Kết cấu Sàn phẳng không dầm đang được sử dụng rất rộng rãi tại Việt Nam nhờ sở hữu nhiều ưu điểm vượt trội so với công nghệ thi công sàn bê tông dầm truyền thống. Vậy, sàn phẳng không dầm có kết cấu như thế nào, tính ứng dụng trong thực tế của công nghệ này ra sao? Hãy cùng chúng tôi tìm hiểu chi tiết kết cấu sàn phẳng không dầm NEVO trong bài viết sau đây để hiểu rõ hơn về công nghệ này nhé!
Nội Dung Chính
1. Tổng quan về sàn phẳng không dầm NEVO

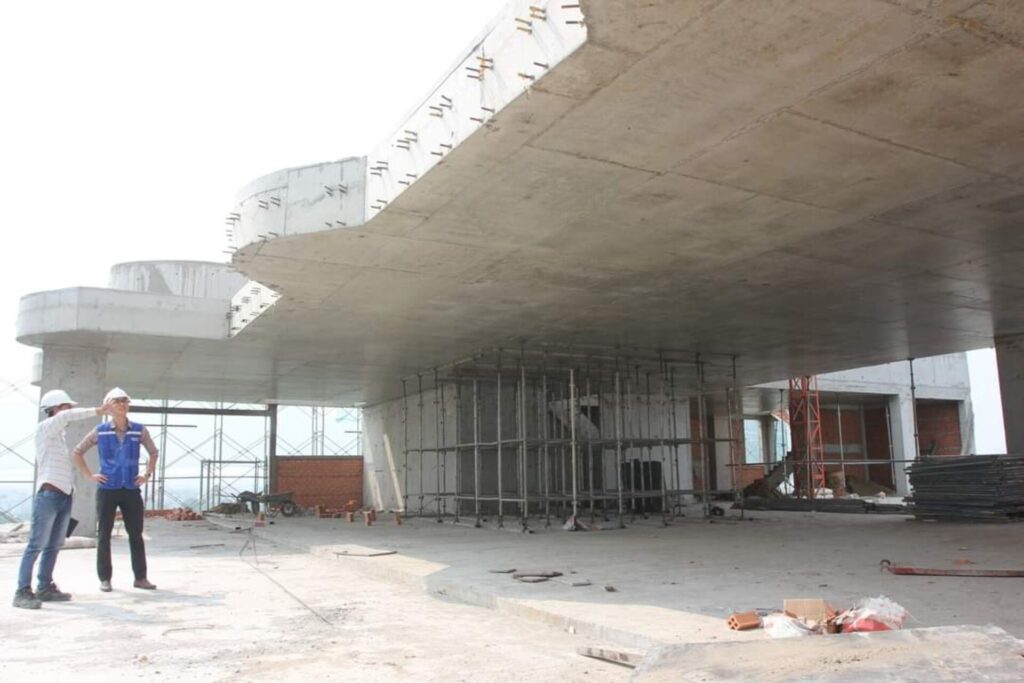

NEVO là giải pháp thi công sàn phẳng hiện đại sử dụng hộp nhựa tạo rỗng giúp giảm trọng lượng sàn, tiết kiệm vật liệu (bê tông, thép, coppha..) nhưng vẫn đảm bảo độ cứng và khả năng chịu lực tốt của sàn. Công nghệ này cho phép tạo bên mặt sàn phía dưới phẳng, có khả năng vượt nhịp lớn mà không cần sử dụng dầm, từ đó tăng tính thẩm mỹ và tăng hiệu quả sử dụng thực tế cho công trình.
Sàn phẳng NEVO được nghiên cứu và phát triển dựa trên thành quả chuyển giao công nghệ giữa Công ty Cổ phần Xây dựng NEVO Việt Nam và một số tập đoàn hàng đầu trong lĩnh vực xây dựng tại châu Âu. Với thiết kế tối ưu, sàn NEVO là giải pháp thay thế hoàn hảo cho phương pháp xây dựng sàn nhẹ vốn đã lỗi thời do tồn tại quá nhiều nhược điểm. Xét về ưu điểm, sàn NEVO có khả năng vượt nhịp lớn (lên đến 25m), bản sàn nhẹ giúp giảm tải áp lực lên móng.
Sàn NEVO có khả năng cách nhiệt và cách âm vượt trội do sở hữu lớp đệm khí dày ở lõi sàn. Ngoài ra, cấu tạo Sàn gồm các dầm trực giao với chiều rộng là khoảng cách giữa các hộp nhựa tạo rỗng nên Sàn chịu lực theo 2 phương, cho Sàn độ cứng và khả năng chống rung hiệu quả.
2. Chi tiết kết cấu sàn phẳng không dầm NEVO
Khác với kết cấu sàn bê tông sử dụng hệ thống dầm thép thông thường. Sàn NEVO sử dụng hộp nhựa liên kết với cấu kiện cốt thép tạo nên bản sàn cứng và có thể chịu lực theo hai phương. Chi tiết kết cấu sàn phẳng không dầm NEVO cụ thể như sau.
2.1 Kết cấu bê tông cốt thép trong sàn phẳng không dầm NEVO
Trong kết cấu sàn phẳng không dầm NEVO, kết cấu có phần khác biệt so với sàn bê tông dầm thép truyền thống, nên thành phần cốt thép – bê tông trong sàn phẳng không dầm cần đáp ứng một số yêu cầu về kỹ thuật cụ thể như sau:
- Sử dụng bê tông có mác từ 300 trở lên để đảm bảo độ cứng và giảm độ võng của sàn, khẩu độ vượt nhịp của sàn càng lớn càng yêu cầu bê tông tươi có mác càng cao.
- Thành phần cốt liệu trong quá trình phối trộn bê tông có kích thước tối đa là 2cm để đảm bảo quá trình đầm dùi bê tông dưới đáy sàn dễ dàng hơn.
- Độ sụt bê tông lớp 1 yêu cầu đạt 16+2 để đảm bảo độ dẻo khi đầm dùi.
- Hạn chế sử dụng phụ gia hóa dẻo R3/R7 để hạn chế tình trạng nứt do co ngót.
- Sử dụng thép có cường độ CB400, CB500 để tăng cường độ kéo.
- Bổ sung thêm thép D14-D18 lớp trên và thép lớp C giúp liên kết bề mặt sàn với cột nhằm chống chọc thủng đầu cột.
2.2 Chi tiết bản vẽ sàn phẳng không dầm NEVO

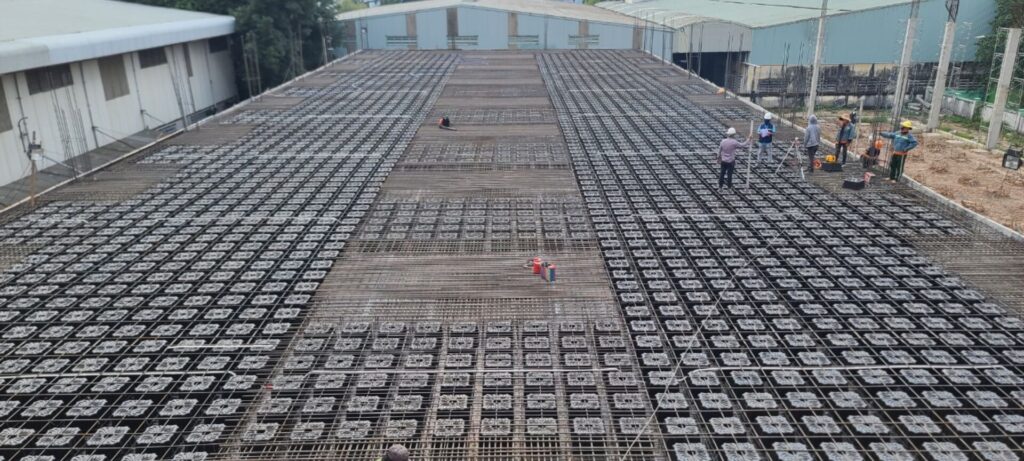

Trong kết cấu sàn phẳng không dầm, hộp nhựa NEVO đóng vai trò tạo khoảng rỗng tại vị trí bê tông ít làm việc bên trong lõi sàn, từ đó làm giảm tổng trọng lượng của sàn. Theo đúng kỹ thuật, hộp nhựa NEVO sẽ được lắp đặt cố định ở giữa hai lớp thép sàn và được liên kết chặt chẽ với nhau bằng lớp thép C giúp chống lực đẩy nổi khi đổ bê tông.
Về cấu tạo, hộp NEVO được chế tạo từ nhựa tái chế Polypropylene-PP. Đây là loại nhựa dân dụng có độ cứng rất cao nên có thể chịu tải và chịu va đập tốt. Ngoài ra, nhựa PP cũng chịu nhiệt tốt đạt chứng nhận REI 120 với khả năng chịu lửa trong vòng 2 giờ, nhiệt độ bắt cháy có thể đạt đến 200 độ C nên rất an toàn khi sử dụng. Và đặc biệt nhất, nhựa PP không thấm nước, không bị liên kết với bê tông trong quá trình thủy hóa nên không gây ứ đọng nước ảnh hưởng xấu đến kết cấu và độ bền của sàn.
Thông thường, hộp NEVO có kích thước phổ biến là 40cm x 40cm và 50cm x 50cm, chiều cao hộp tương ứng với các hệ số H9 (9cm), H12 (12cm), H15 (15cm), H18 (18cm) H22 (22cm), H27 (27cm) đáp ứng với nhiều nhu cầu khác nhau.
Về thiết kế, hộp NEVO là sản phẩm có thiết kế hiện đại, khắc phục hoàn toàn các nhược điểm cố hữu của các giải pháp xây dựng sàn phẳng không dầm đã lỗi thời. Phần giữa hộp được thiết kế thêm ống côn trung tâm, cho phép quan sát và chống chế bê tông lớp dưới đồng nhất trong quá trình đổ bê tông. Nhờ đó, bê tông lớp dưới đạt đủ chiều dày và đáp ứng tốt khả năng chịu lực của sàn. Ngoài ra, ống côn còn đem đến một số lợi ích khác như: giảm đẩy nổi khi đổ bê tông, tăng độ cứng của sàn và hộp sau khi hoàn thiện.
Mặt trên của hộp NEVO được bố trí các gờ nổi dày 8mm có vai trò tương tự như con kê cho phép ngăn cách bề mặt hộp với thép lớp trên hiệu quả. Xung quanh hộp có các thanh nối ngang giúp quá trình lắp đặt và định vị hộp được diễn ra dễ dàng hơn. Chân hộp được đúc liền khối với chiều dài từ 6-10cm, hoạt động tương tự vai trò của con kê, giúp nâng đỡ hộp ngăn cách với mặt sàn và lớp thép bên dưới.
Như vậy, với cấu tạo và thiết kế tối ưu, hộp coppha NEVO không những khắc phục hoàn toàn các nhược điểm cố hữu của công nghệ sàn phẳng không dầm mà còn tỏ ra vượt trội hơn hoàn toàn các sản phẩm khác trên thị trường. NEVO cũng là công nghệ sàn phẳng không dầm duy nhất được chuyển giao công nghệ trực tiếp từ châu Âu và được bảo hộ độc quyền thương hiệu tại Việt Nam.
XEM THÊM: Sàn phẳng không dầm NEVO: Sự đột phá trong xây dựng hiện đại
3. Ứng dụng của công nghệ sàn phẳng NEVO trong các công trình kiến trúc
Như đã đề cập ở trên, kết cấu sàn phẳng NEVO có nhiều ưu điểm vượt trội so với sàn bê tông dầm thép truyền thống. Đây là giải pháp xây dựng xanh, vừa góp phần bảo vệ môi trường vừa đem lại hiệu quả kinh tế cao cho chủ đầu tư. Do vậy, sàn phẳng NEVO ngày càng được ứng dụng rộng rãi trong các công trình kiến trúc tại Việt Nam. Dưới đây là một số ứng dụng của sàn phẳng không dầm NEVO, bạn có thể tham khảo:
- Ứng dụng trong các công trình xây dựng tòa nhà cao tầng, cần không gian rộng rãi, bề mặt sàn phẳng, vượt nhịp lớn giúp bố trí nội thất linh hoạt hơn.
- Ứng dụng trong các công trình xây dựng tại các khu vực thường xuyên có động đất, do sàn phẳng không dầm NEVO có khả năng kháng chấn hiệu quả.
- Ứng dụng trong các công trình đòi hỏi cao về khả năng cách âm, cách nhiệt, do lớp đệm không khí giữa sàn có khả năng cách âm, cách nhiệt rất hiệu quả.
- Ứng dụng trong các công trình muốn tối ưu về hiệu quả kinh tế, tiết kiệm chi phí đầu tư và tối ưu hiệu quả sử dụng đất.
Tổng kết, trong bài viết này chúng tôi đã thông tin đến bạn chi tiết kết cấu sàn phẳng không dầm NEVO. Mong rằng, sau khi tham khảo bài viết, bạn đã phần nào hiểu rõ hơn về công nghệ sàn phẳng NEVO. Nếu có nhu cầu tìm hiểu thêm về công nghệ này, bạn có thể để lại ý kiến dưới phần bình luận của bài viết hoặc liên hệ trực tiếp qua hotline để được các kỹ sư dày dặn kinh nghiệm tại NEVO tư vấn hoàn toàn miễn phí!
