Trong xây dựng ngày nay, bản vẽ mặt bằng dầm sàn đóng vai trò thiết yếu, cung cấp các chi tiết kỹ thuật để đảm bảo tính toàn vẹn của công trình. NEVO Việt Nam sẽ cùng bạn đọc khám phá sâu về quy trình thiết kế, vai trò và các chi tiết kỹ thuật cần thiết cho bản vẽ.
Nội Dung Chính
Tổng quan về bản vẽ mặt bằng dầm sàn
Bản vẽ mặt bằng dầm sàn là một trong những thành phần không thể thiếu trong quy trình thiết kế kết cấu của mọi công trình xây dựng. Chúng không chỉ cung cấp chi tiết kỹ thuật mà còn đảm bảo rằng mọi yếu tố trong công trình được triển khai một cách chính xác. Dưới đây, chúng ta sẽ đi sâu vào khái niệm, vai trò và sự khác biệt của bản vẽ dầm sàn so với các loại bản vẽ khác.
Khái niệm bản vẽ mặt bằng dầm sàn
Bản vẽ mặt bằng dầm sàn là một loại bản vẽ kỹ thuật được sử dụng để mô tả chi tiết cấu tạo và vị trí của các dầm trong một công trình xây dựng. Bản vẽ này bao gồm các thông tin về kích thước, vị trí, loại vật liệu và cách thức gia cố cốt thép của dầm. Bản vẽ này giúp các kỹ sư và nhà thầu xây dựng hiểu rõ cách thức lắp đặt và phân bố tải trọng trên các dầm, đảm bảo tính toàn vẹn và độ an toàn của kết cấu.
Vai trò của bản vẽ mặt bằng dầm sàn trong xây dựng
Bản vẽ mặt bằng dầm sàn đóng một vai trò thiết yếu trong quá trình thiết kế và thi công công trình. Chúng không chỉ hỗ trợ cho việc định vị chính xác các dầm mà còn giúp kiểm soát chất lượng và độ chính xác trong quá trình thi công. Bản vẽ này cũng là cơ sở để tính toán kết cấu, đảm bảo rằng các dầm có khả năng chịu được các tải trọng dự kiến mà không gặp phải vấn đề về độ an toàn hoặc ổn định.
Phân biệt bản vẽ mặt bằng dầm sàn với các loại bản vẽ khác
Trong khi bản vẽ mặt bằng dầm sàn tập trung vào chi tiết các dầm như một phần của kết cấu xây dựng, các loại bản vẽ khác như bản vẽ kiến trúc hay bản vẽ cơ điện (MEP) lại có phạm vi rộng hơn, bao gồm cả thiết kế nội thất, hệ thống điện, nước, và thông gió. Mỗi loại bản vẽ đều có mục đích và ứng dụng riêng, nhưng bản vẽ này đặc biệt quan trọng trong việc đảm bảo tính toàn vẹn cấu trúc và khả năng chịu lực của công trình.
Quy trình chuẩn bị và thiết kế bản vẽ mặt bằng dầm sàn
Việc thiết kế bản vẽ mặt bằng dầm sàn đòi hỏi một quy trình chuẩn bị kỹ lưỡng và chi tiết để đảm bảo tính chính xác và hiệu quả của công trình. Quá trình này bao gồm từ thu thập dữ liệu ban đầu, lựa chọn vật liệu phù hợp, đến việc ứng dụng công nghệ để tối ưu hóa thiết kế. Dưới đây là các bước chi tiết trong quy trình thiết kế bản vẽ.
Thu thập dữ liệu và phân tích yêu cầu kỹ thuật
Bước đầu tiên trong quy trình thiết kế là thu thập tất cả dữ liệu cần thiết và phân tích các yêu cầu kỹ thuật của dự án. Điều này bao gồm việc hiểu rõ về đặc điểm địa chất của khu vực xây dựng, phân tích tải trọng dự kiến, và xác định các yếu tố ảnh hưởng đến thiết kế như điều kiện thời tiết và yêu cầu sử dụng không gian. Việc này giúp đảm bảo rằng thiết kế bản vẽ mặt bằng dầm sàn sẽ phù hợp với mục đích sử dụng và đạt được sự an toàn cần thiết.
Lựa chọn vật liệu và tính toán kích thước dầm
Sau khi đã có đủ thông tin, bước tiếp theo là lựa chọn vật liệu phù hợp và tiến hành tính toán kích thước của các dầm. Việc lựa chọn vật liệu không chỉ căn cứ vào tính kinh tế mà còn phải xem xét đến tính bền vững và khả năng chịu lực của chúng. Kích thước của dầm phải đủ để chịu các loại tải trọng đã được phân tích, đồng thời phù hợp với thiết kế tổng thể của công trình. Các phép tính này cần được thực hiện một cách chính xác để tránh sai sót có thể ảnh hưởng đến cấu trúc và an toàn của công trình.
Sử dụng phần mềm CAD trong thiết kế bản vẽ
Cuối cùng, việc sử dụng phần mềm thiết kế hỗ trợ CAD (Computer-Aided Design) là bước không thể thiếu trong việc tạo ra các bản vẽ kỹ thuật số chính xác. Phần mềm CAD cho phép các kỹ sư dễ dàng sửa đổi, cập nhật và chia sẻ bản vẽ mặt bằng dầm sàn với các bên liên quan trong dự án. Ngoài ra, phần mềm này cũng hỗ trợ việc mô phỏng và phân tích kết cấu, giúp kiểm tra và tối ưu hóa thiết kế trước khi bước vào giai đoạn thi công, đảm bảo rằng mọi yếu tố kỹ thuật đều được xử lý một cách tối ưu nhất.
Xem thêm: Tải trọng sàn truyền vào dầm: Hiểu biết cơ bản và ứng dụng trong thiết kế kết cấu
Chi tiết kỹ thuật trong bản vẽ mặt bằng dầm sàn
Chi tiết kỹ thuật là phần không thể thiếu trong bản vẽ mặt bằng dầm sàn, đòi hỏi sự chính xác cao và am hiểu sâu rộng về các yếu tố kỹ thuật. Trong phần này, chúng ta sẽ đi vào chi tiết về các ký hiệu và thuật ngữ chuyên ngành thường gặp, mô tả cách bố trí cốt thép trong dầm, và các yêu cầu về khoảng cách và phân bố lực trong dầm để đảm bảo an toàn và hiệu quả cho công trình.
Ký hiệu và thuật ngữ chuyên ngành thường gặp
Trong bản vẽ mặt bằng dầm sàn, các ký hiệu và thuật ngữ chuyên ngành được sử dụng rộng rãi để trình bày một cách rõ ràng và ngắn gọn các thông tin kỹ thuật. Ví dụ, “B” có thể được sử dụng để chỉ “beam” (dầm), trong khi “Rebar“ đại diện cho cốt thép. Các ký hiệu về kích thước như “D25” cho biết đường kính của cốt thép là 25mm. Việc nắm vững các ký hiệu này giúp các chuyên gia kỹ thuật dễ dàng hiểu và thực hiện các chỉ dẫn trên bản vẽ.
Mô tả cách bố trí cốt thép trong dầm

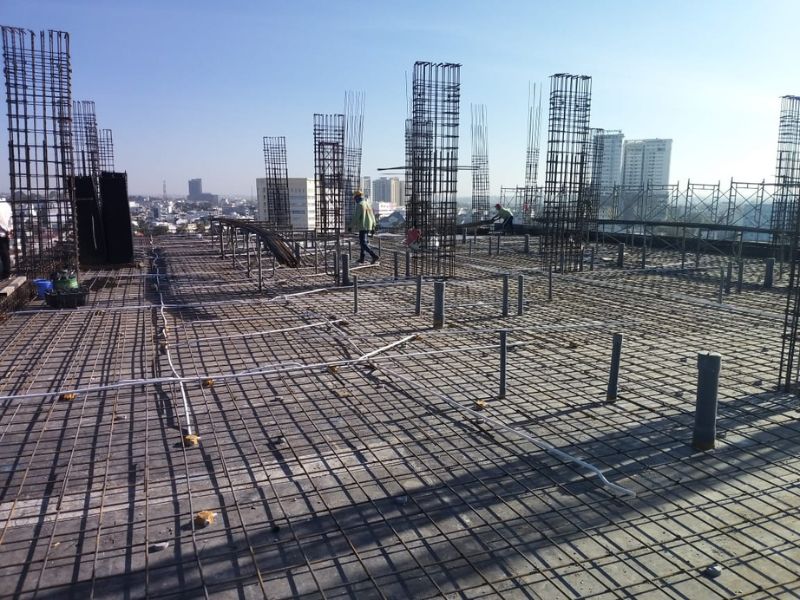

Cốt thép là thành phần không thể thiếu trong các dầm bê tông cốt thép, giúp tăng cường khả năng chịu lực và độ bền của dầm. Bố trí cốt thép trong dầm phải tuân thủ các quy định kỹ thuật chặt chẽ để đảm bảo dầm có thể chịu được các tải trọng dự kiến. Thông thường, cốt thép được bố trí ở cả phần trên và phần dưới của dầm, với các liên kết dọc và ngang để tạo thành một khung cốt thép chắc chắn. Mỗi dầm sẽ có bản vẽ cụ thể chi tiết cách thức bố trí này.
Yêu cầu về khoảng cách và sự phân bố lực trong dầm

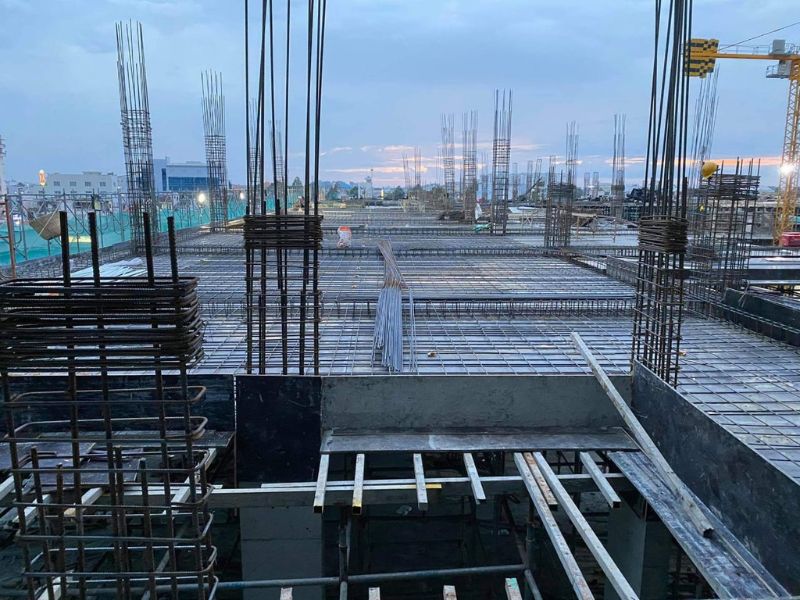

Khoảng cách giữa các cốt thép và sự phân bố lực trong dầm là yếu tố quan trọng cần được tính toán kỹ lưỡng để đảm bảo rằng cấu trúc không chỉ chịu được tải trọng bình thường mà còn có khả năng đối phó với các tình huống bất thường như động đất hay gió mạnh. Khoảng cách giữa các thanh cốt thép phải đủ rộng để cho phép bê tông bao bọc hiệu quả, tránh rỉ sét và hư hỏng cốt thép, đồng thời phải đủ gần nhau để tạo sự liên kết chặt chẽ, hỗ trợ lực được phân bố đều khắp dầm. Những yêu cầu này phải được thể hiện rõ ràng trong bản vẽ để các nhà thầu có thể thi công chính xác theo đúng thiết kế đã được duyệt.
Sàn rỗng không dầm NEVO- Công nghệ đột phá trong thiết kế và thi công

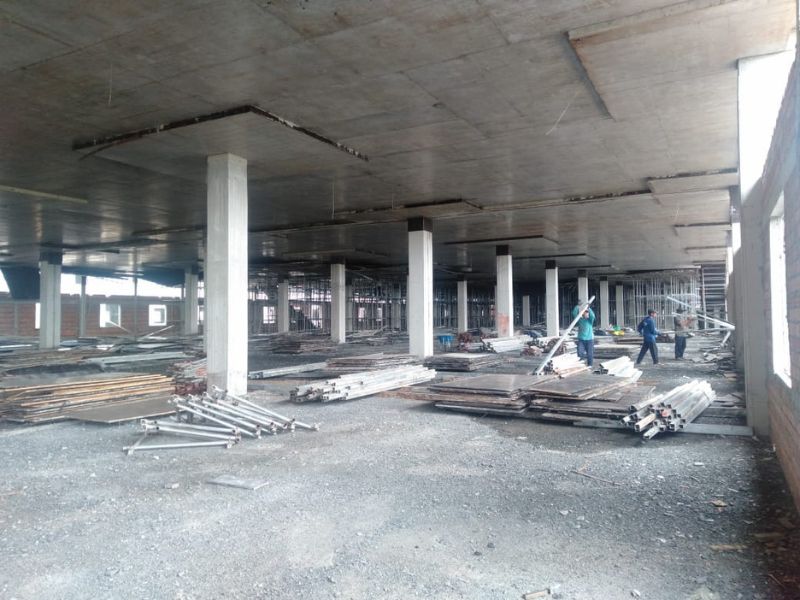

Sàn rỗng không dầm NEVO là một giải pháp đột phá trong ngành xây dựng, mang lại hiệu quả cao về kinh tế lẫn thẩm mỹ cho các công trình. Công nghệ này được thiết kế đặc biệt để giảm thiểu số lượng dầm cần thiết và cho phép vượt nhịp lớn hơn, tạo không gian mở rộng rãi hơn cho các tòa nhà. Dưới đây, chúng ta sẽ khám phá chi tiết về các ưu điểm của sàn rỗng vượt nhịp NEVO và cách thức nó được ứng dụng trong thiết kế và thi công hiện đại.

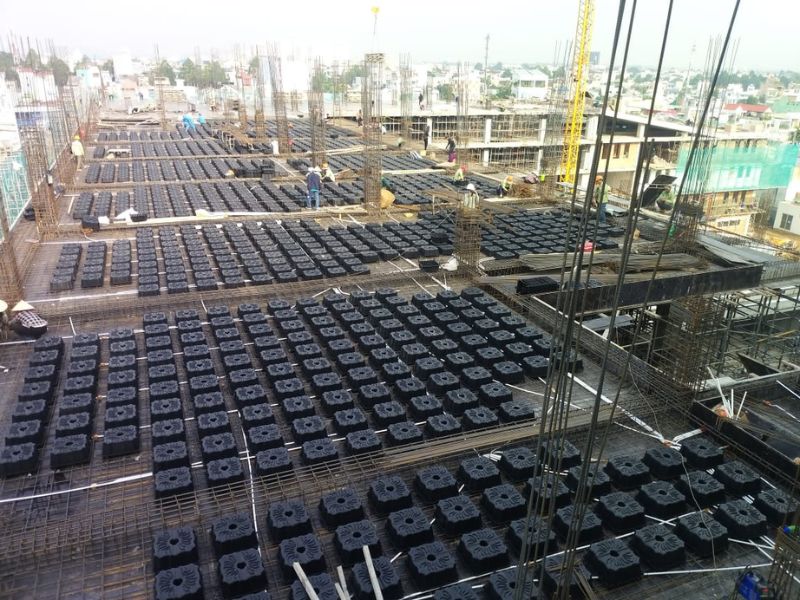

Sàn NEVO được cấu thành từ các mô-đun bê tông nhẹ, sử dụng vật liệu polypropylen cao cấp, đảm bảo độ bền và khả năng chịu lực tốt. Với thiết kế đặc biệt, sàn NEVO không chỉ giúp giảm trọng lượng của kết cấu mà còn tối ưu hóa việc phân bố tải trọng trên diện rộng, làm giảm nhu cầu sử dụng các dầm hỗ trợ truyền thống. Điều này không những giúp tiết kiệm chi phí vật liệu mà còn rút ngắn thời gian thi công, đồng thời mở ra không gian bên trong tòa nhà, giúp các kiến trúc sư có thêm nhiều lựa chọn trong việc thiết kế nội thất.
Hơn nữa, sàn NEVO còn mang lại lợi ích về mặt thẩm mỹ và khả năng cách âm, cách nhiệt hiệu quả. Nhờ vào cấu trúc rỗng đặc biệt, sàn NEVO cung cấp một lớp bảo vệ vượt trội chống lại sự truyền âm, làm giảm đáng kể tiếng ồn giữa các tầng, đồng thời duy trì nhiệt độ ổn định trong phòng, góp phần vào việc tiết kiệm năng lượng. Đây là những yếu tố quan trọng giúp NEVO trở thành lựa chọn hàng đầu cho các dự án từ dân dụng đến công nghiệp, từ các trung tâm thương mại đến nhà ở cao cấp.
Sàn rỗng vượt nhịp NEVO không chỉ là một bước tiến về mặt công nghệ mà còn là một giải pháp toàn diện cho nhu cầu xây dựng hiện đại, đem lại hiệu quả kinh tế cao và không gian sống chất lượng cho người dùng.
Lời kết
Bản vẽ mặt bằng dầm sàn là một phần không thể thiếu trong thiết kế và thi công các công trình hiện đại, đem lại độ chính xác và an toàn cao cho mỗi dự án. Để tận dụng tối đa không gian và hiệu quả kinh tế, hãy cân nhắc giải pháp sàn rỗng không dầm NEVO từ NEVO Việt Nam. Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về sản phẩm và cách chúng có thể được tích hợp vào dự án của bạn. Chúng tôi sẵn sàng hỗ trợ bạn khám phá các giải pháp xây dựng tiên tiến và bền vững.
