Sàn vượt nhịp tối đa bao nhiêu mét không có một con số cố định áp dụng cho mọi công trình. Khả năng vượt nhịp phụ thuộc đồng thời vào tải trọng, lưới cột, chiều dày sàn, vật liệu, hệ kết cấu, yêu cầu độ võng, rung động và khả năng chống chọc thủng tại khu vực đầu cột.
Để trả lời sàn vượt nhịp tối đa bao nhiêu, kỹ sư phải xem hồ sơ của mặt bằng nhịp 8m, 10m, 12m hoặc lớn hơn. Cùng một nhịp 10m nhưng khách sạn, showroom và khu vực kho có thể sử dụng những phương án kết cấu hoàn toàn khác nhau.
Trả lời nhanh: Không có một “nhịp tối đa” duy nhất cho mọi sàn bê tông. Nhịp khả thi phải được kỹ sư xác định bằng tính toán kết cấu, trong đó cần kiểm soát tải trọng, độ võng, rung động, chọc thủng, chiều dày, lưới cột và điều kiện thi công.
Nội dung chính

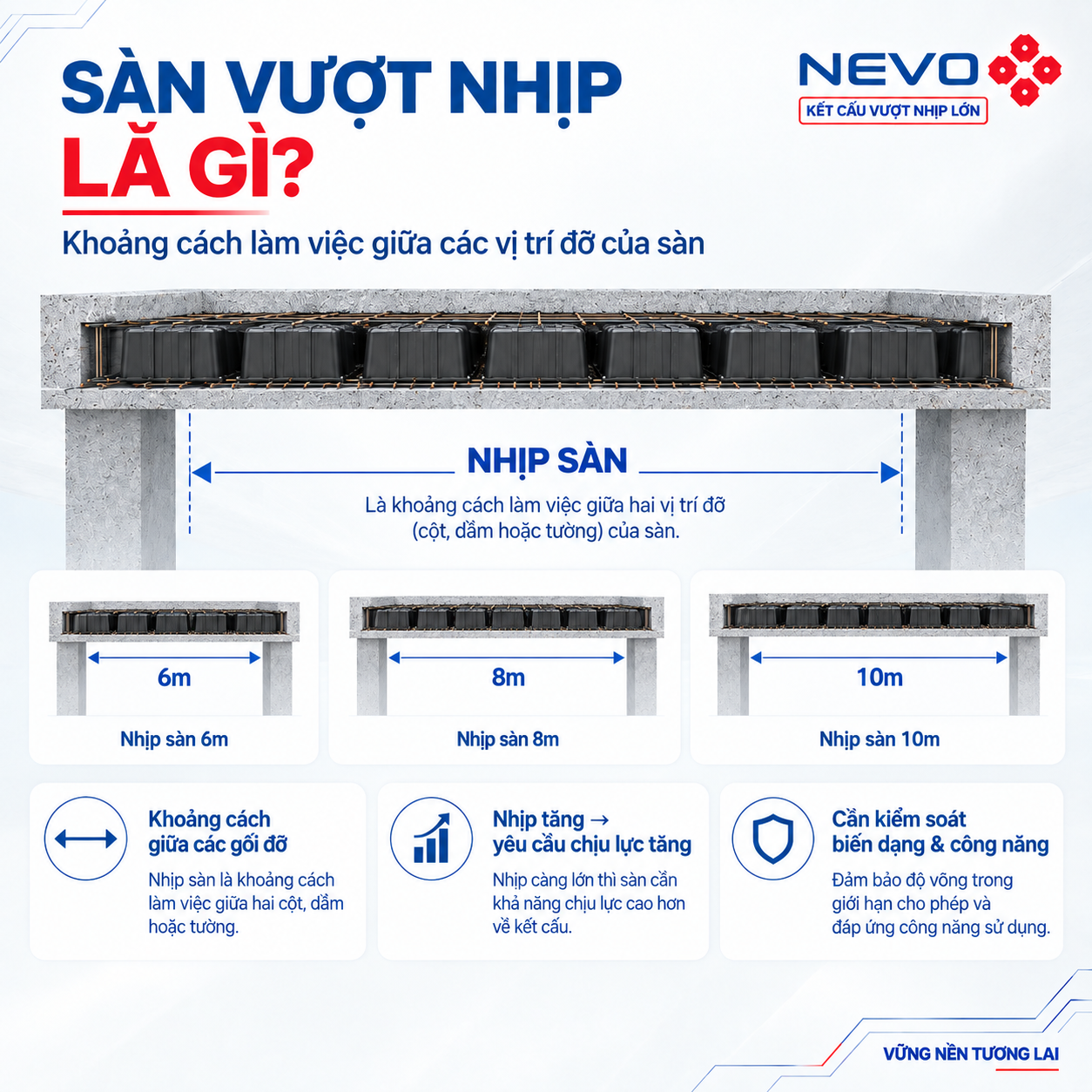

Sàn vượt nhịp là gì và sàn vượt nhịp tối đa bao nhiêu?
Trong kết cấu công trình, nhịp sàn là khoảng cách làm việc giữa các vị trí đỡ như cột, vách hoặc hệ dầm. Khi khoảng cách này tăng, bản sàn phải truyền tải trọng qua quãng đường lớn hơn, vì vậy yêu cầu về khả năng chịu lực và độ cứng của hệ kết cấu cũng tăng theo.
Một hệ sàn vượt nhịp lớn không chỉ cần bảo đảm không bị phá hoại. Phương án tốt còn phải kiểm soát đồng thời khả năng chịu lực, độ võng, nứt, rung động khi sử dụng, chọc thủng quanh cột, yêu cầu kiến trúc, bố trí MEP và khả năng thi công tại hiện trường.
Vì vậy, câu hỏi sàn vượt nhịp tối đa bao nhiêu phải được trả lời trên cả hai nhóm điều kiện: trạng thái chịu lực và trạng thái sử dụng.
Một bản sàn có thể đủ khả năng chịu lực theo tính toán nhưng nếu độ võng hoặc rung động quá lớn thì vẫn không đáp ứng tốt yêu cầu sử dụng thực tế.
Sàn vượt nhịp tối đa bao nhiêu mét?
Không nên xác định sàn vượt nhịp tối đa bao nhiêu mét chỉ bằng một con số như 8m, 10m hay 12m. Trong thực tế, khả năng vượt nhịp phụ thuộc vào toàn bộ hệ kết cấu và công năng sử dụng.
| Khoảng nhịp | Góc nhìn thiết kế sơ bộ |
|---|---|
| 4–6m | Nhiều hệ sàn bê tông cốt thép thông dụng có thể xử lý. |
| 6–8m | Cần quan tâm nhiều hơn tới chiều dày, độ võng và phương án dầm. |
| 8–10m | Nên so sánh các giải pháp sàn vượt nhịp phù hợp với công năng. |
| 10–12m | Tự trọng, độ cứng, độ võng và chọc thủng trở nên đặc biệt quan trọng. |
| Trên 12m | Cần nghiên cứu riêng theo tải trọng, công năng, sơ đồ kết cấu và điều kiện thi công. |
Bảng giúp hình dung sơ bộ khi tìm hiểu sàn vượt nhịp tối đa bao nhiêu, không phải bảng thiết kế chiều dày sàn. Cùng một nhịp không đồng nghĩa với cùng một phương án kết cấu.

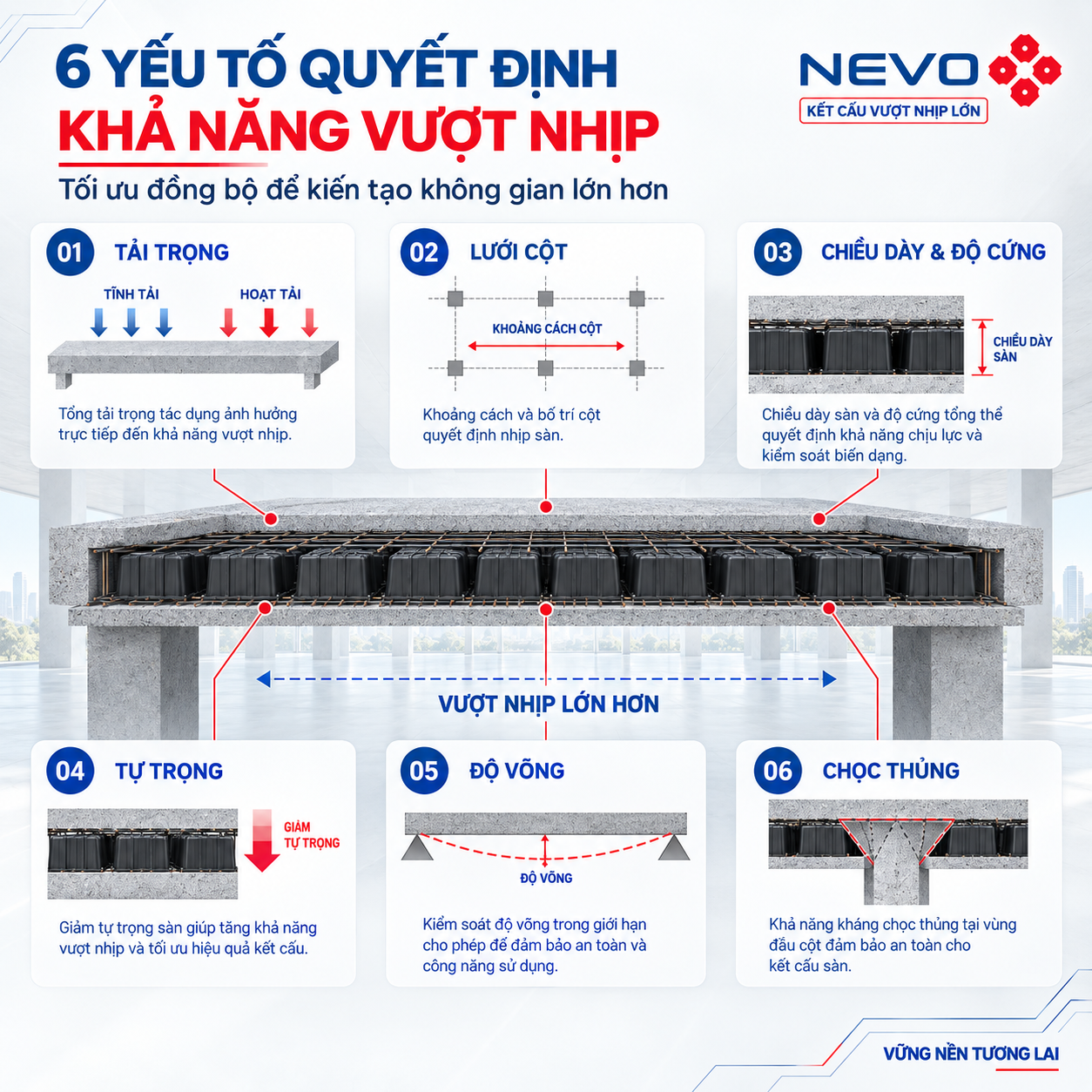

6 yếu tố quyết định sàn vượt nhịp tối đa bao nhiêu
Muốn xác định sàn vượt nhịp tối đa bao nhiêu, cần đánh giá đồng thời sáu nhóm yếu tố dưới đây thay vì tách riêng từng thông số.

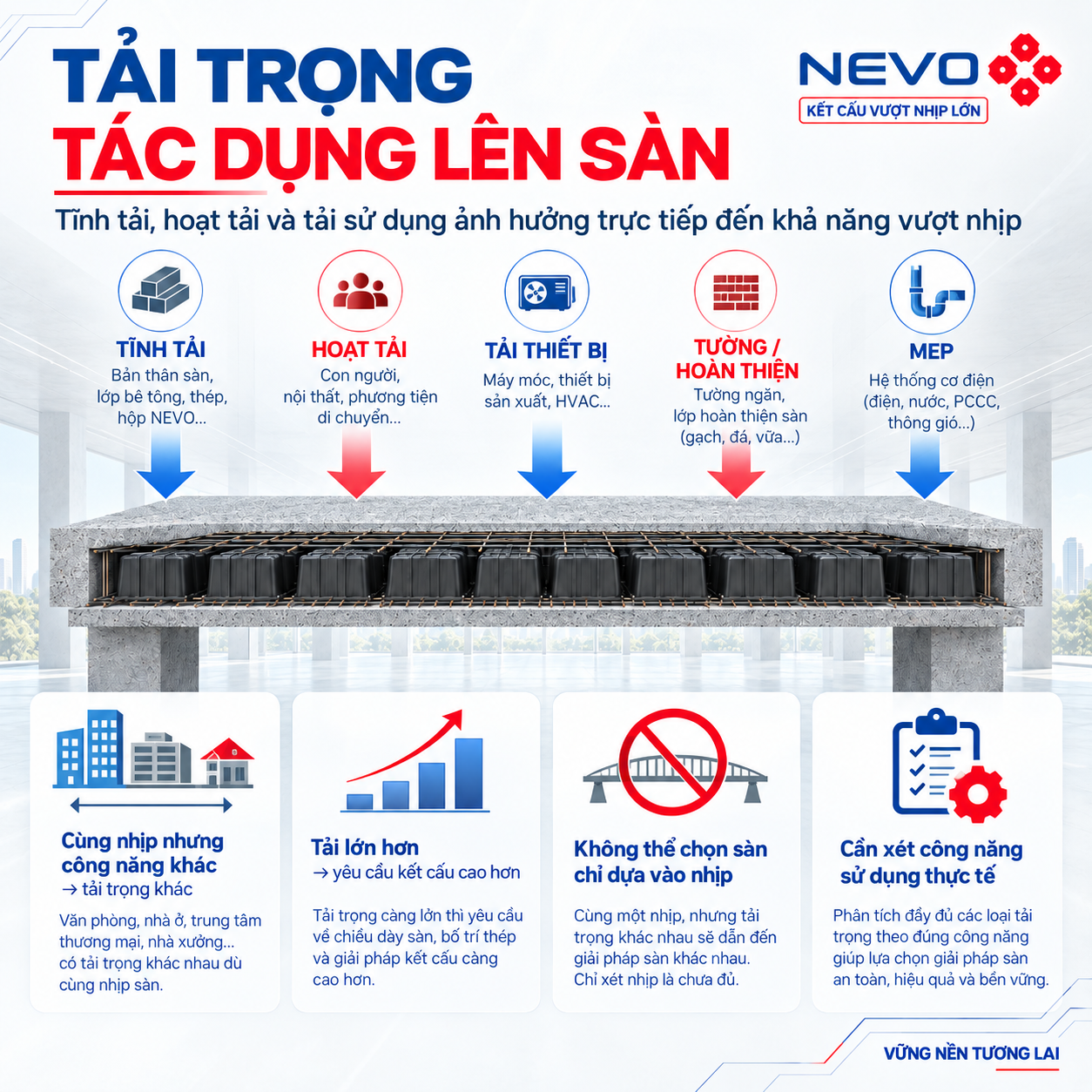

1. Tải trọng tác dụng lên sàn
Tải trọng là dữ liệu đầu tiên khi đánh giá sàn vượt nhịp tối đa bao nhiêu. Tải trọng không chỉ gồm người sử dụng mà còn có trọng lượng bản thân kết cấu, lớp hoàn thiện, tường xây, thiết bị, hệ MEP, hoạt tải, tải tập trung và yêu cầu riêng theo công năng. Sàn văn phòng và sàn đặt thiết bị có thể cùng nhịp 8m nhưng yêu cầu kết cấu khác nhau đáng kể.

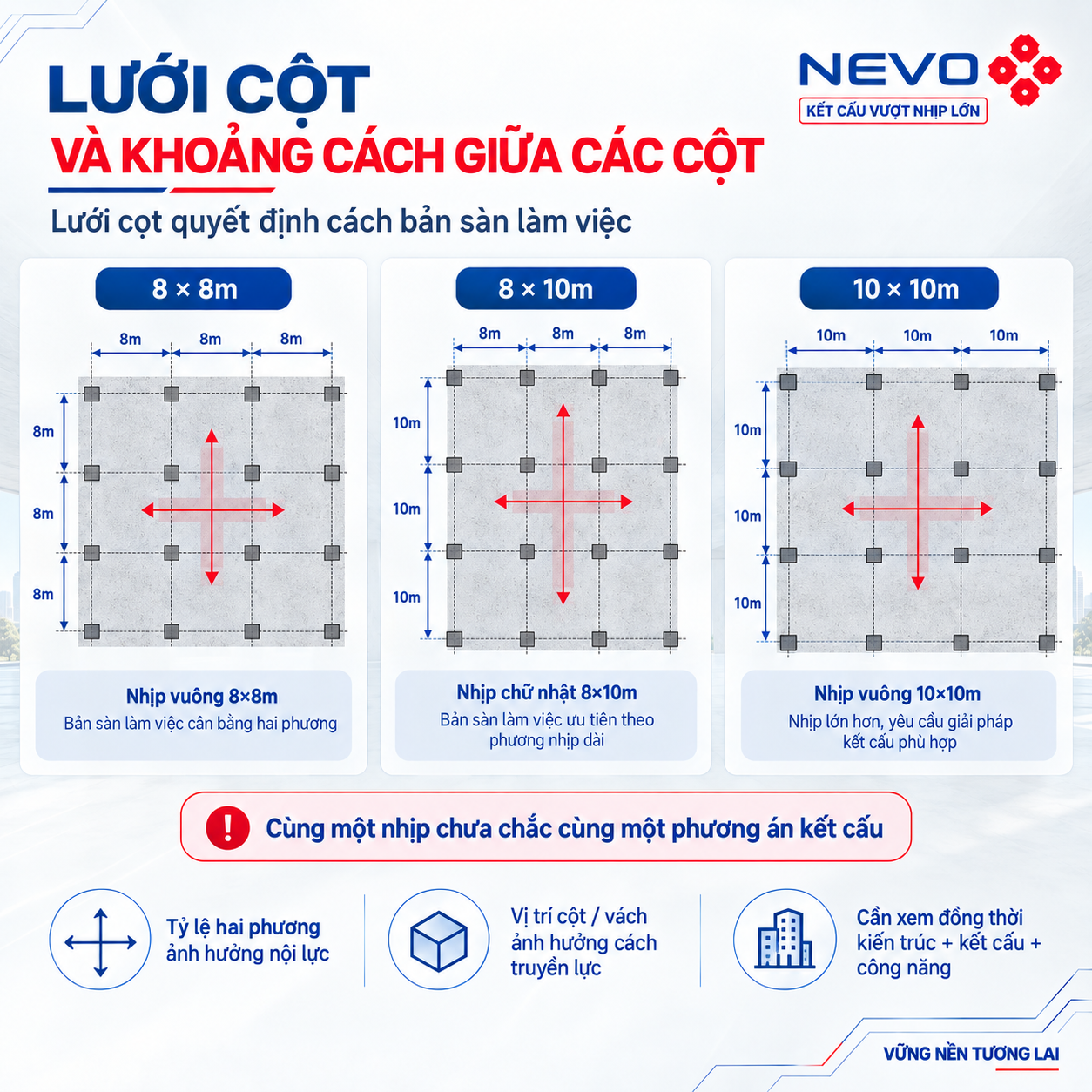

2. Lưới cột và khoảng cách giữa các cột
Lưới cột ảnh hưởng trực tiếp tới cách bản sàn làm việc. Lưới 8m × 8m khác với 8m × 10m và 10m × 10m. Tỷ lệ hai phương, kích thước cột, vị trí vách và sơ đồ truyền lực đều ảnh hưởng đến sự phân phối nội lực.
3. Chiều dày và độ cứng của bản sàn
Khi nhịp tăng, độ cứng là vấn đề phải xử lý. Tăng chiều dày có thể làm sàn cứng hơn nhưng cũng tăng lượng bê tông và tự trọng. Khối lượng này tiếp tục truyền xuống cột, vách và móng. Vì vậy, thiết kế phải cân bằng khả năng chịu lực, độ cứng, tự trọng, kiến trúc, chi phí và thi công.

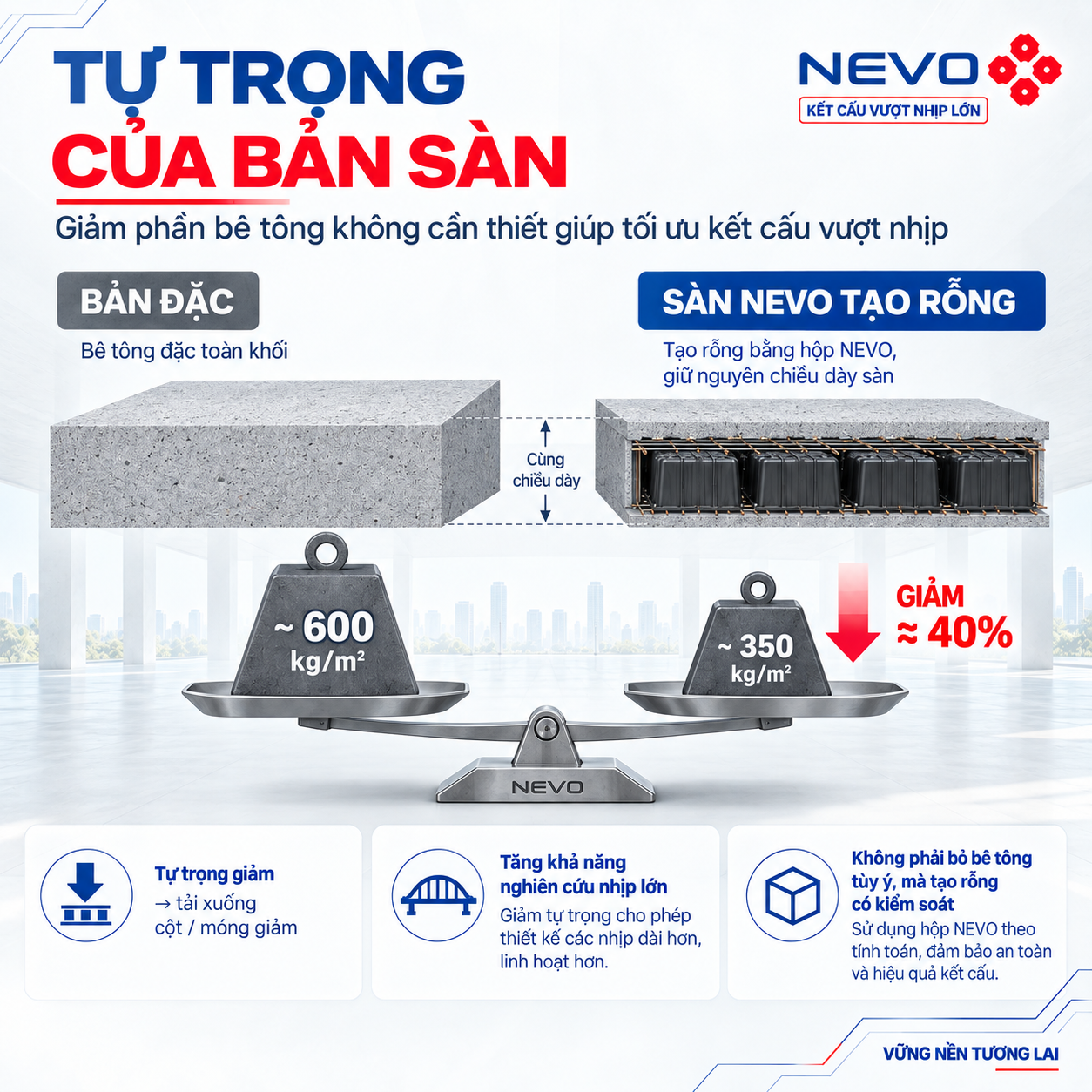

4. Tự trọng của bản sàn
Đối với bài toán sàn vượt nhịp tối đa bao nhiêu, tự trọng đặc biệt quan trọng. Một hướng tối ưu là giảm vật liệu tại những vùng có thể tạo rỗng theo tính toán, thay vì để toàn bộ chiều dày đều là bê tông đặc. Mục tiêu là giảm phần bê tông không cần thiết trong khi vẫn bảo đảm các điều kiện chịu lực và sử dụng.

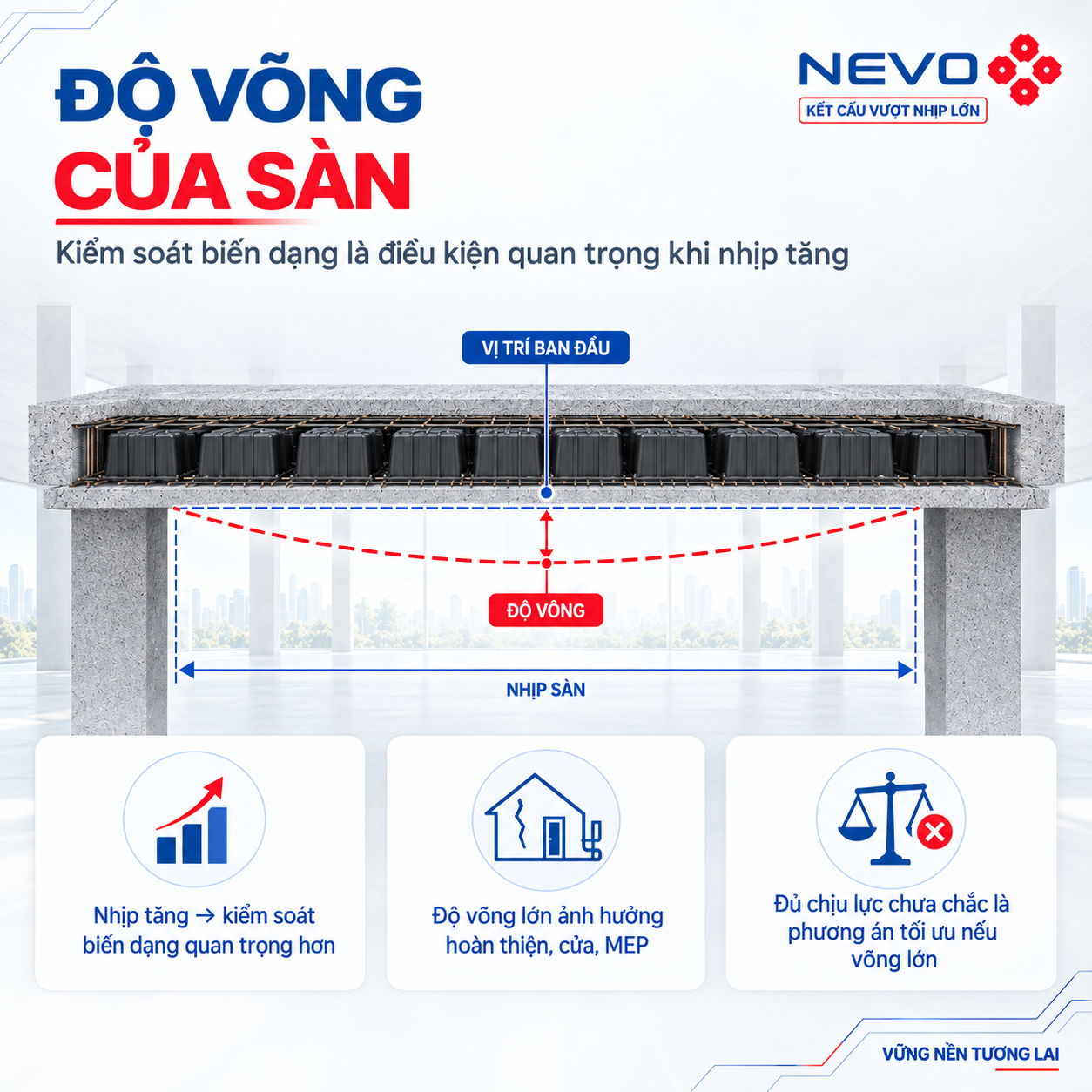

5. Độ võng của sàn
Khi nhịp tăng, kiểm soát biến dạng trở thành phần quan trọng trong thiết kế. Độ võng lớn có thể ảnh hưởng đến cảm giác sử dụng, tường ngăn, trần, hệ cửa, lớp hoàn thiện và MEP. Một phương án vượt được 10m về cường độ chưa chắc tối ưu nếu biến dạng không được kiểm soát tốt.

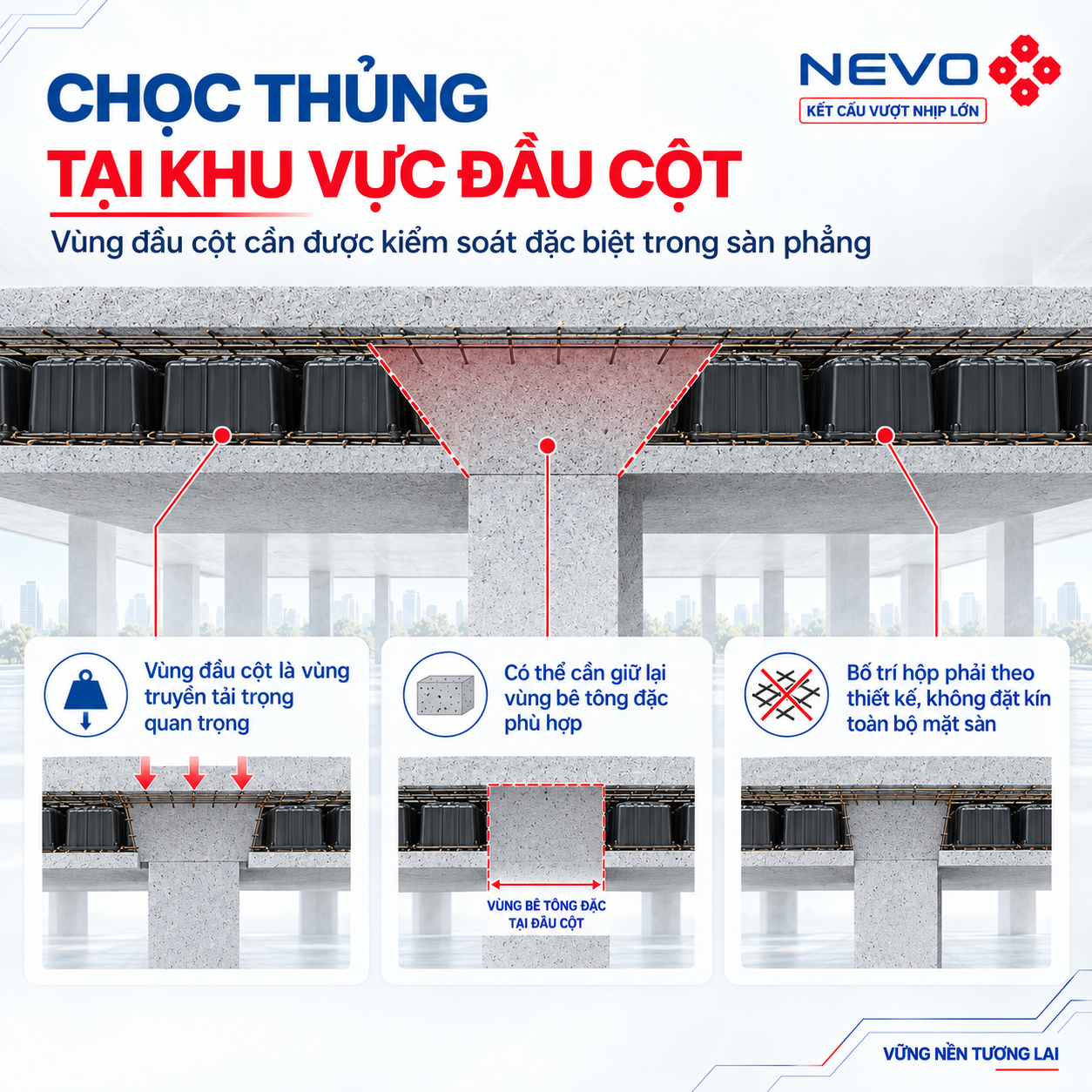

6. Chọc thủng tại khu vực đầu cột
Với sàn phẳng không dầm, vùng bản sàn tiếp giáp cột cần được đặc biệt chú ý. Tải trọng phải truyền về cột nên quanh đầu cột có thể xuất hiện cơ chế phá hoại cục bộ gọi là chọc thủng. Thiết kế có thể cần giữ vùng bê tông đặc, tăng cường cốt thép hoặc áp dụng cấu tạo phù hợp theo kết quả tính toán.
Sàn vượt nhịp tối đa bao nhiêu khi giảm tự trọng?
Có thể hình dung theo chuỗi: nhịp tăng → yêu cầu kiểm soát nội lực và biến dạng tăng → có thể phải tăng độ cứng hoặc thay đổi hệ kết cấu → nếu chỉ tăng lượng bê tông thì tự trọng sàn tăng → tải truyền xuống cột, vách và móng tăng.
Đây là lý do sàn rỗng, sàn dự ứng lực hoặc các hệ sàn chuyên dụng thường được nghiên cứu cho công trình cần không gian lớn. Việc lựa chọn vẫn phải dựa trên tiêu chuẩn thiết kế áp dụng, chẳng hạn hệ thống Eurocodes của Ủy ban châu Âu, cùng hồ sơ và điều kiện thực tế của dự án.
Sàn NEVO hỗ trợ bài toán sàn vượt nhịp tối đa bao nhiêu?
Trong bài toán sàn vượt nhịp tối đa bao nhiêu, giảm tự trọng có kiểm soát là một hướng để kỹ sư nghiên cứu phương án hiệu quả hơn.

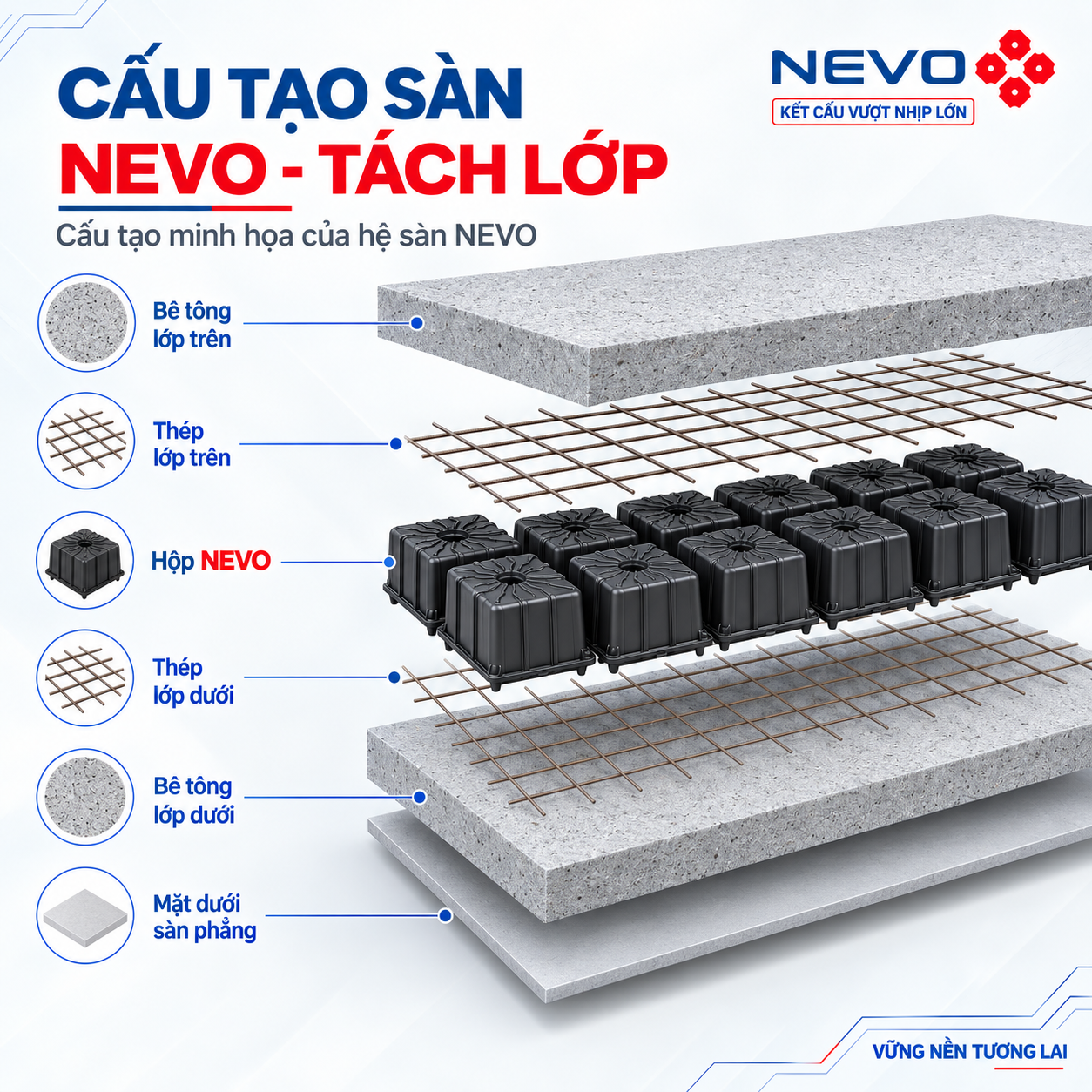

Sàn NEVO là giải pháp sàn bê tông cốt thép có các vùng rỗng được tạo bằng hộp đặt bên trong bản theo phương án thiết kế. Hộp NEVO không thay thế bê tông hoặc cốt thép trong vai trò chịu lực chính. Hộp tạo khoảng rỗng để giảm phần bê tông không cần thiết theo tính toán.
Khi tự trọng bản sàn được giảm hợp lý, kỹ sư có thêm điều kiện nghiên cứu mặt bằng nhịp lớn và phối hợp kiến trúc, MEP. Hiệu quả cuối cùng vẫn phụ thuộc vào tải trọng, lưới cột, chiều dày, vùng đặc, độ võng, rung động, chọc thủng và điều kiện thi công.
Khi nghiên cứu sàn vượt nhịp tối đa bao nhiêu, NEVO được tiếp cận như giải pháp đồng bộ gồm hồ sơ, thiết kế, bố trí hộp, phối hợp kỹ thuật, chuyển giao và kiểm soát triển khai. Không nên chỉ nhìn hệ sàn như một loại vật tư rời.

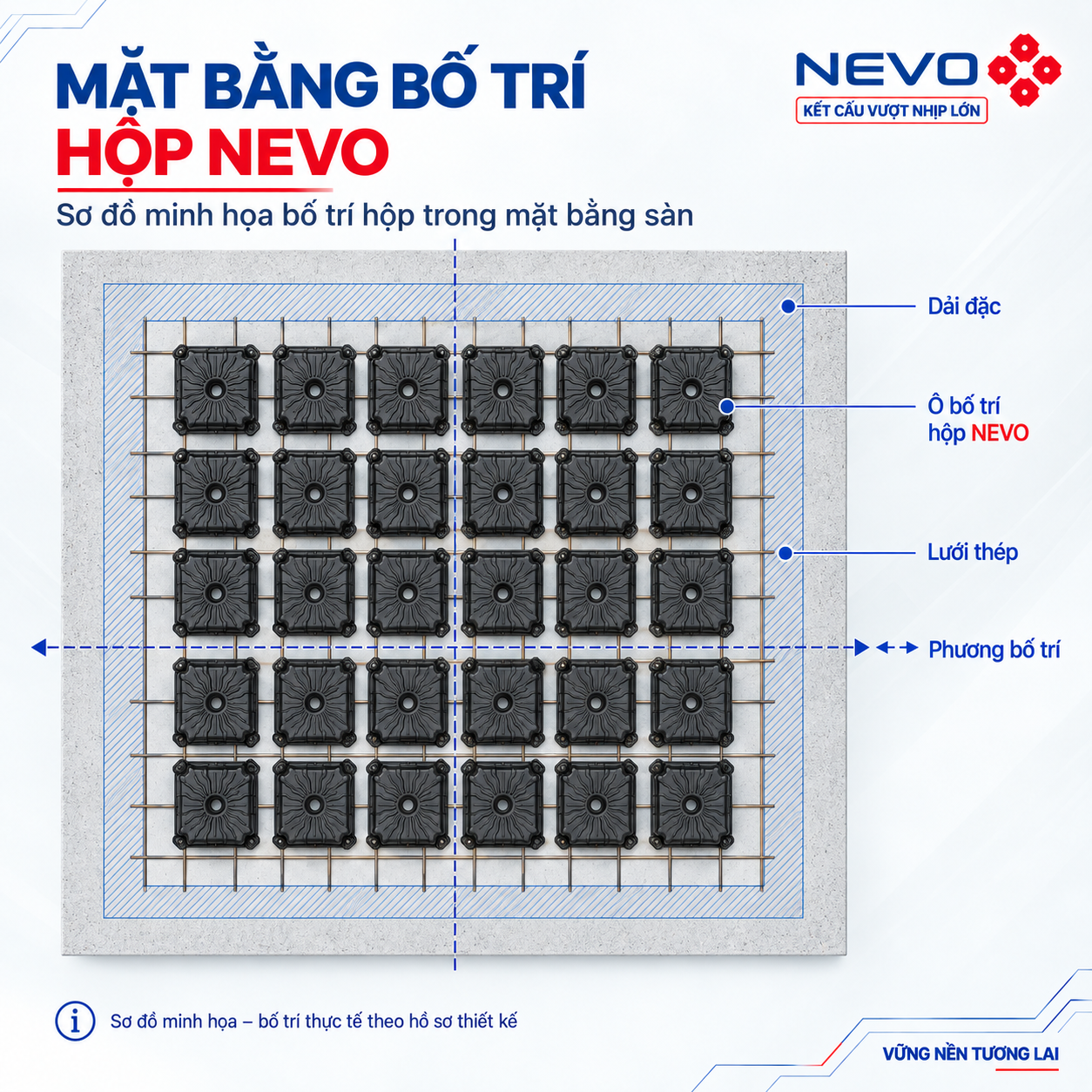

Hộp NEVO có được bố trí toàn bộ mặt sàn không?
Không. Vùng rỗng phải phụ thuộc vào nội lực, vùng đầu cột, tải trọng, lỗ mở, MEP, hình học mặt bằng và chiều dày sàn. Mật độ hộp nhiều hơn không đồng nghĩa với phương án tốt hơn; đúng vị trí và đúng thiết kế mới là yếu tố quyết định.
Sàn vượt nhịp 8m, 10m và 12m trở lên có khả thi không?
Câu trả lời cho sàn vượt nhịp tối đa bao nhiêu sẽ khác nhau ở từng mốc nhịp và từng loại công trình.
Sàn vượt nhịp 8m
Ở mốc 8m, câu hỏi sàn vượt nhịp tối đa bao nhiêu vẫn cần gắn với công năng và tải trọng. Nhịp 8m có thể được nghiên cứu bằng sàn dầm, sàn phẳng, sàn rỗng, dự ứng lực hoặc hệ kết cấu khác. Hai công trình cùng lưới cột 8m × 8m nhưng khác công năng và tải thiết bị vẫn có thể dẫn đến hai phương án khác nhau.
Sàn vượt nhịp 10m
Ở mốc 10m, việc xác định sàn vượt nhịp tối đa bao nhiêu cần dựa trên tính toán cụ thể. Nhịp 10m có thể khả thi nhưng phải xem xét nghiêm túc tải trọng, sơ đồ kết cấu, chiều dày, tự trọng, độ võng, rung động, chọc thủng, lỗ MEP và chiều cao tầng. Không nên lấy bản vẽ của một công trình nhịp 10m rồi sao chép chiều dày hoặc bố trí hộp sang dự án khác.
Sàn vượt nhịp 12m trở lên
Khi nhịp tiếp tục tăng, bài toán cần được nghiên cứu từ đầu, đặc biệt với showroom, sảnh lớn, khách sạn, hội trường, văn phòng mở và công trình thương mại. Việc giảm cột có thể mang lại giá trị lớn cho kiến trúc, nhưng phương án cuối cùng phải cân bằng kết cấu, MEP, thi công và chi phí đầu tư.
Mặt bằng 10m × 10m: sàn vượt nhịp tối đa bao nhiêu?
Với một showroom có lưới cột 10m × 10m, kỹ sư chưa thể xác định chiều dày sàn chỉ từ kích thước nhịp. Hồ sơ cần làm rõ:
- Công năng là showroom, văn phòng, căn hộ hay kho.
- Hoạt tải, tải thiết bị và tải trọng đặc biệt.
- Tường xây hoặc tải tập trung trên sàn.
- Kích thước cột, vách và vị trí lõi cứng.
- Lỗ thang, lỗ kỹ thuật và đường MEP lớn.
- Giới hạn chiều cao tầng và yêu cầu trần phẳng.
Sau khi đủ dữ liệu, kỹ sư mới có cơ sở so sánh sàn dầm truyền thống, sàn phẳng, sàn rỗng NEVO, dự ứng lực hoặc phương án khác.
Một sai lầm thường gặp: chỉ hỏi giá hộp NEVO
Khi chưa có phương án kết cấu, giá một hộp hoặc một mét vuông chưa đủ để đánh giá chi phí toàn hệ. Số lượng và chiều cao hộp liên quan đến chiều dày bản, vùng bê tông đặc, nhịp, tải trọng, lưới cột, bố trí thép, MEP và biện pháp thi công.
“Bán hộp” và “chuyển giao giải pháp sàn” là hai khái niệm khác nhau. Một giải pháp kết cấu cần có thiết kế, bản vẽ, quy trình triển khai, kiểm soát hiện trường và trách nhiệm kỹ thuật rõ ràng.
Có thể tự mua hộp NEVO về thi công không?
Vật tư có thể mua, nhưng một hệ sàn còn liên quan đến loại hộp, chiều cao, vị trí bố trí, vùng không đặt hộp, cốt thép, MEP, biện pháp chống nổi và nghiệm thu trước khi đổ bê tông. Với sàn vượt nhịp, nên tiếp cận theo giải pháp đồng bộ từ thiết kế đến triển khai.
Vì sao mỗi công trình dùng chiều cao hộp khác nhau?
Khi xác định sàn vượt nhịp tối đa bao nhiêu, kỹ sư không thể dùng một kích thước hộp cho mọi dự án. Cùng là nhịp 10m nhưng công năng, tải trọng, lưới cột, hình học mặt bằng và vị trí lỗ mở có thể khác nhau. Những dữ liệu này ảnh hưởng đến chiều dày bản, chiều cao hộp, vùng bê tông đặc và cách bố trí cốt thép.
Quy trình phù hợp thường bắt đầu từ hồ sơ kiến trúc, tiếp theo là mô hình tính toán, kiểm tra độ võng và chọc thủng, phối hợp MEP, hoàn thiện bản vẽ bố trí hộp rồi mới triển khai tại hiện trường. Vì vậy, không nên tự ý thay kích thước hoặc di chuyển hộp nếu chưa có xác nhận của đơn vị thiết kế.
Câu hỏi thường gặp về sàn vượt nhịp
Các giải đáp dưới đây giúp làm rõ thêm câu hỏi sàn vượt nhịp tối đa bao nhiêu trong một số tình huống thường gặp.
Sàn vượt nhịp tối đa bao nhiêu: nhịp 8m có cần dầm không?
Không nhất thiết. Tùy điều kiện công trình, kỹ sư có thể nghiên cứu sàn dầm, sàn phẳng, sàn rỗng, dự ứng lực hoặc hệ kết cấu phù hợp khác.
Sàn vượt nhịp tối đa bao nhiêu: nhịp 10m có làm được không?
Có thể. Tuy nhiên cần kiểm tra đầy đủ tải trọng, độ võng, rung động, chọc thủng và các điều kiện thiết kế khác.
Sàn vượt nhịp tối đa bao nhiêu nếu tăng chiều dày?
Không. Tăng chiều dày có thể tăng độ cứng nhưng đồng thời làm tăng tự trọng. Thiết kế cần tối ưu toàn bộ hệ kết cấu.
Sàn vượt nhịp tối đa bao nhiêu khi dùng hộp NEVO?
Không nên xem hộp là cấu kiện chịu lực chính. Hộp tạo vùng rỗng trong bản; hệ chịu lực chính vẫn được thiết kế trên cơ sở bê tông, cốt thép và sơ đồ kết cấu.
Sàn vượt nhịp tối đa bao nhiêu khi có lỗ MEP?
Không nên. Lỗ mở phải được phối hợp với bản vẽ kết cấu và vị trí hộp, đặc biệt không tự ý mở lỗ gần đầu cột hoặc khu vực kết cấu quan trọng.
Kết luận: Sàn vượt nhịp tối đa bao nhiêu mét?
Khi hỏi sàn vượt nhịp tối đa bao nhiêu, câu hỏi chính xác hơn là: “Với công năng, tải trọng và lưới cột của công trình này, giải pháp sàn nào phù hợp nhất?”. Khả năng vượt nhịp không được quyết định bởi một con số duy nhất mà bởi tổng hợp nhịp, tải trọng, lưới cột, chiều dày, tự trọng, độ võng, rung, chọc thủng, kiến trúc, MEP và điều kiện thi công.
Đối với công trình cần mặt bằng rộng, trần phẳng và hạn chế dầm, sàn rỗng NEVO là một phương án có thể được nghiên cứu từ giai đoạn thiết kế. Giá trị của giải pháp nằm ở việc thiết kế đúng, bố trí đúng, kiểm soát đúng và triển khai phù hợp với từng công trình.
Bạn đang có mặt bằng nhịp 8m, 10m, 12m hoặc lớn hơn? Hãy gửi mặt bằng kiến trúc hoặc kết cấu để đội ngũ kỹ thuật NEVO xem xét lưới cột, tải trọng, công năng và điều kiện triển khai trước khi đề xuất phương án sơ bộ.
