Sàn vượt nhịp 10m có thể khả thi, nhưng không thể quyết định chỉ dựa trên chiều dài nhịp. Ở phạm vi khoảng 10m, kỹ sư cần kiểm tra đồng thời tải trọng, độ cứng, độ võng, rung động, chọc thủng tại cột, chiều dày sàn, tự trọng và sơ đồ truyền lực. Tùy công trình, có thể nghiên cứu sàn dầm bê tông cốt thép, sàn phẳng, sàn dự ứng lực hoặc sàn rỗng NEVO.
Trả lời nhanh: Sàn vượt nhịp 10m có thể thực hiện khi hệ kết cấu được tính toán theo đúng tải trọng, lưới cột và công năng. Không thể dùng một chiều dày hoặc cấu hình chung cho mọi dự án.
Nội dung chính
Sàn vượt nhịp 10m có phải là nhịp lớn không?
Khi nghiên cứu sàn vượt nhịp 10m cho công trình dân dụng, thương mại, khách sạn, showroom hoặc văn phòng, nhịp khoảng 10m đã là phạm vi mà việc lựa chọn hệ sàn ảnh hưởng rõ rệt đến chiều cao kết cấu, tự trọng, độ võng, bố trí MEP và hiệu quả không gian kiến trúc.
Điều này không có nghĩa 10m là một “giới hạn nguy hiểm”. Vấn đề nằm ở chỗ khi nhịp tăng, hệ kết cấu phải làm việc trên khoảng cách lớn hơn, nên yêu cầu về độ cứng, khả năng chịu lực và kiểm soát biến dạng cũng cao hơn.

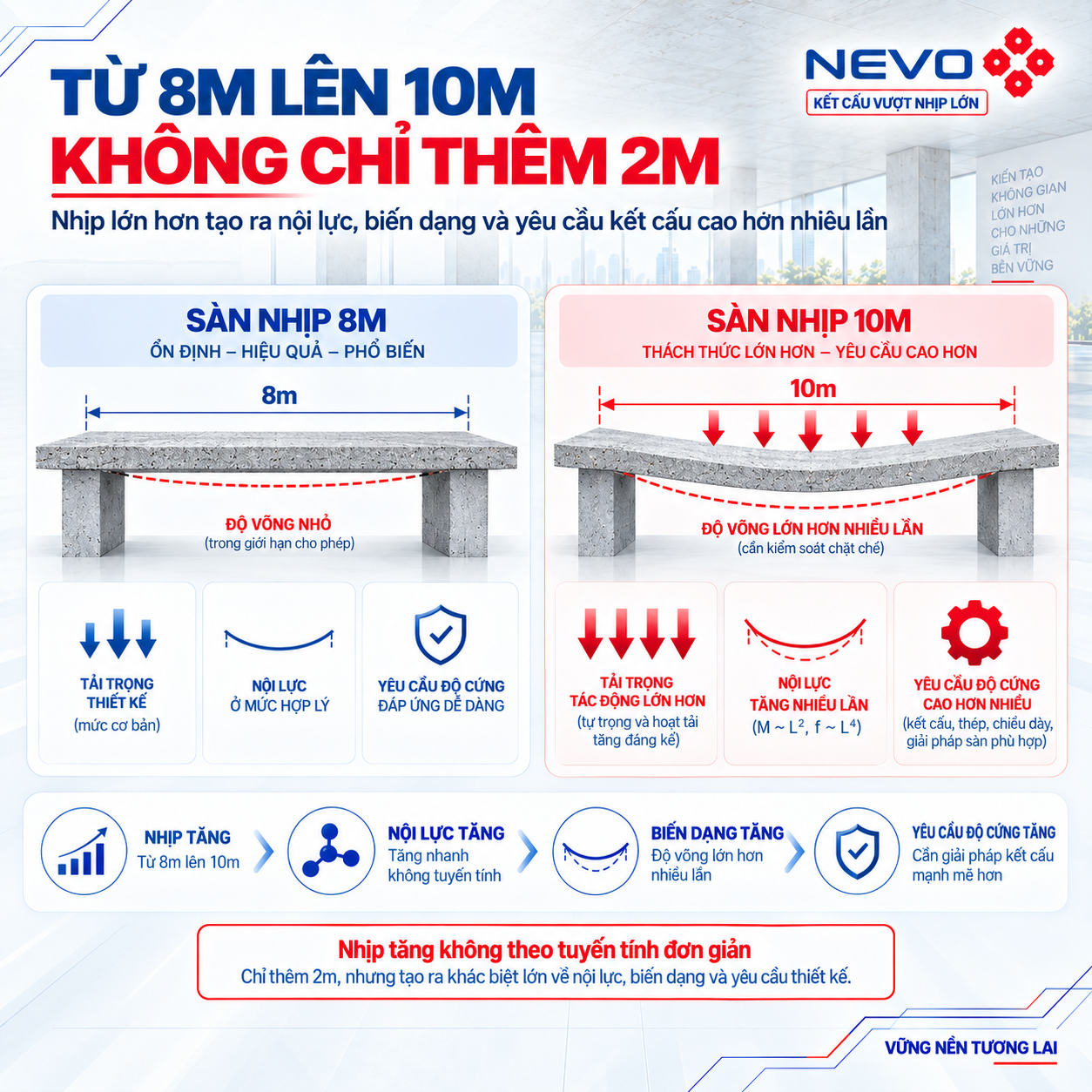

Vì sao sàn vượt nhịp 10m không chỉ là tăng thêm 2m?
Trong kết cấu, ảnh hưởng của nhịp không tăng theo cách tuyến tính đơn giản. Khi nhịp tăng, mô men và biến dạng có thể tăng đáng kể tùy hệ kết cấu, tải trọng và điều kiện gối.
Có thể hình dung theo chuỗi: nhịp tăng → nội lực và biến dạng tăng → cần độ cứng lớn hơn → chiều dày hoặc cấu tạo kết cấu có thể phải thay đổi → tự trọng có thể tăng → tải trọng truyền xuống cột, vách và móng tăng.
Vì vậy, trong thiết kế sàn vượt nhịp 10m, bài toán không còn là “tăng thêm vài centimet chiều dày” mà cần lựa chọn đúng hệ kết cấu ngay từ đầu.

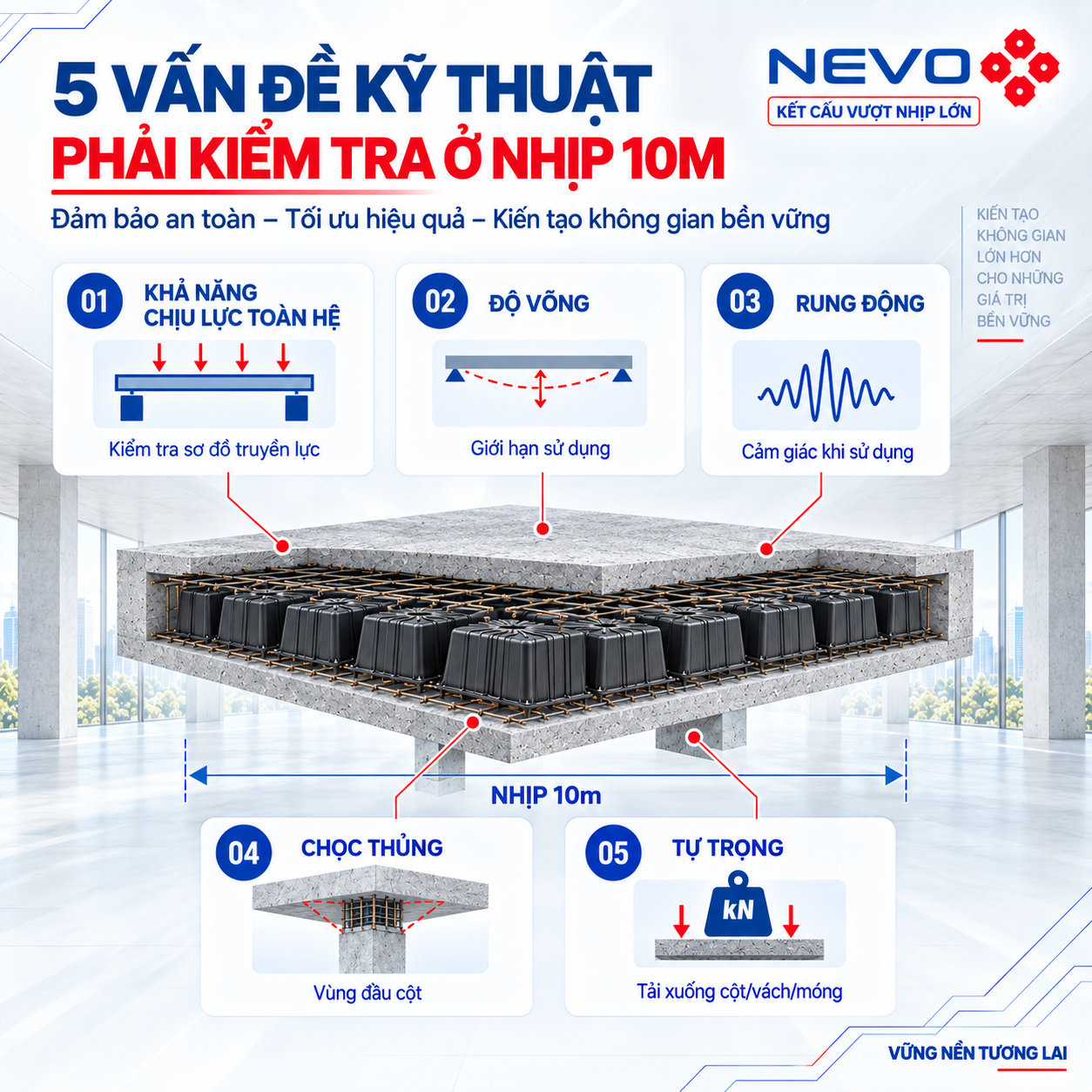

5 vấn đề kỹ thuật của sàn vượt nhịp 10m
1. Khả năng chịu lực của toàn hệ
Khả năng chịu lực không chỉ phụ thuộc vào lượng cốt thép trong bản sàn. Kỹ sư phải xem xét sơ đồ truyền lực, vị trí cột/vách, tải trọng, kích thước cấu kiện và cách hệ sàn liên kết với các bộ phận khác của công trình.

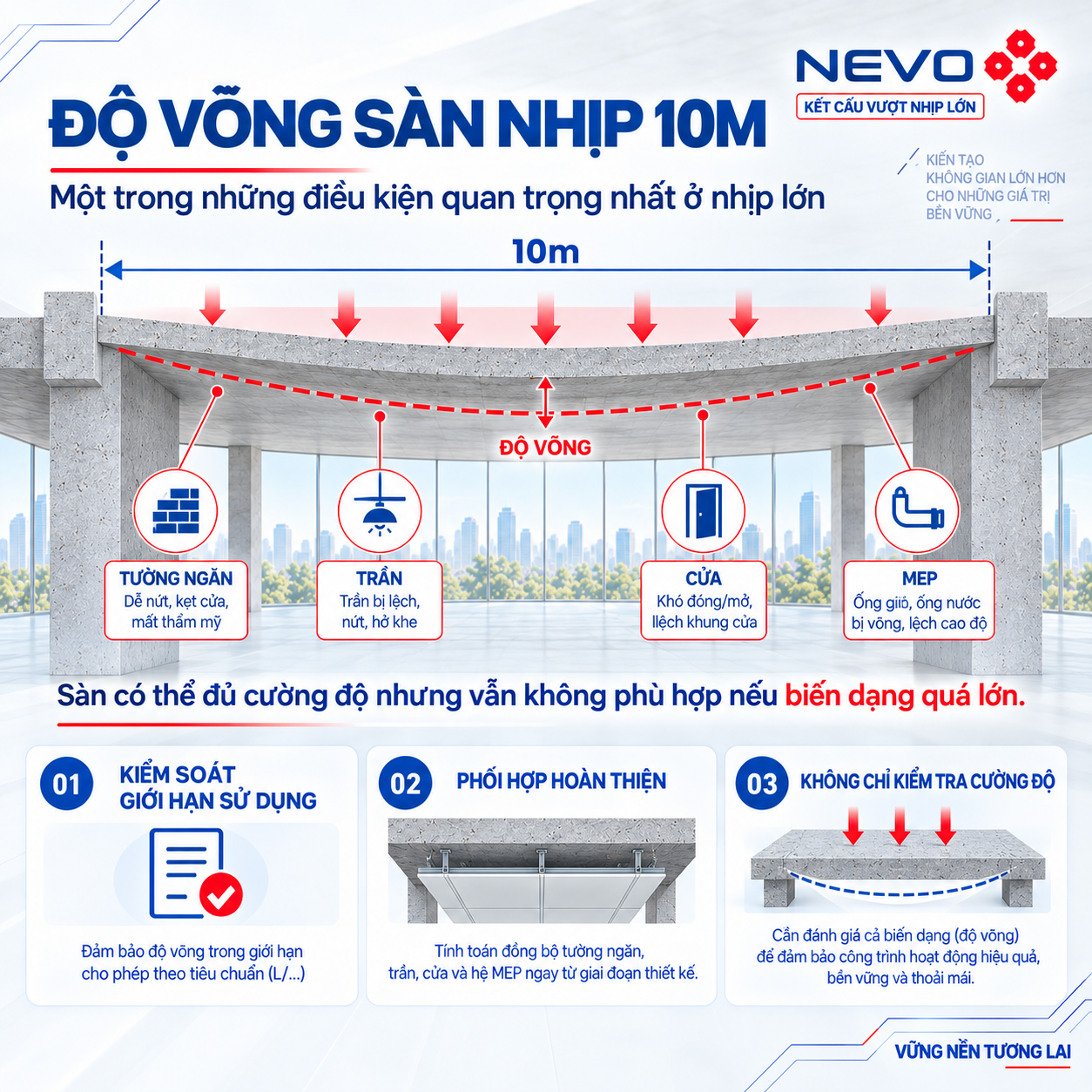

2. Độ võng
Với sàn vượt nhịp 10m, độ võng là một trong những điều kiện quan trọng nhất. Sàn có thể đủ cường độ nhưng vẫn không phù hợp nếu biến dạng quá lớn, gây ảnh hưởng tới tường ngăn, trần, lớp hoàn thiện, cửa và hệ MEP.

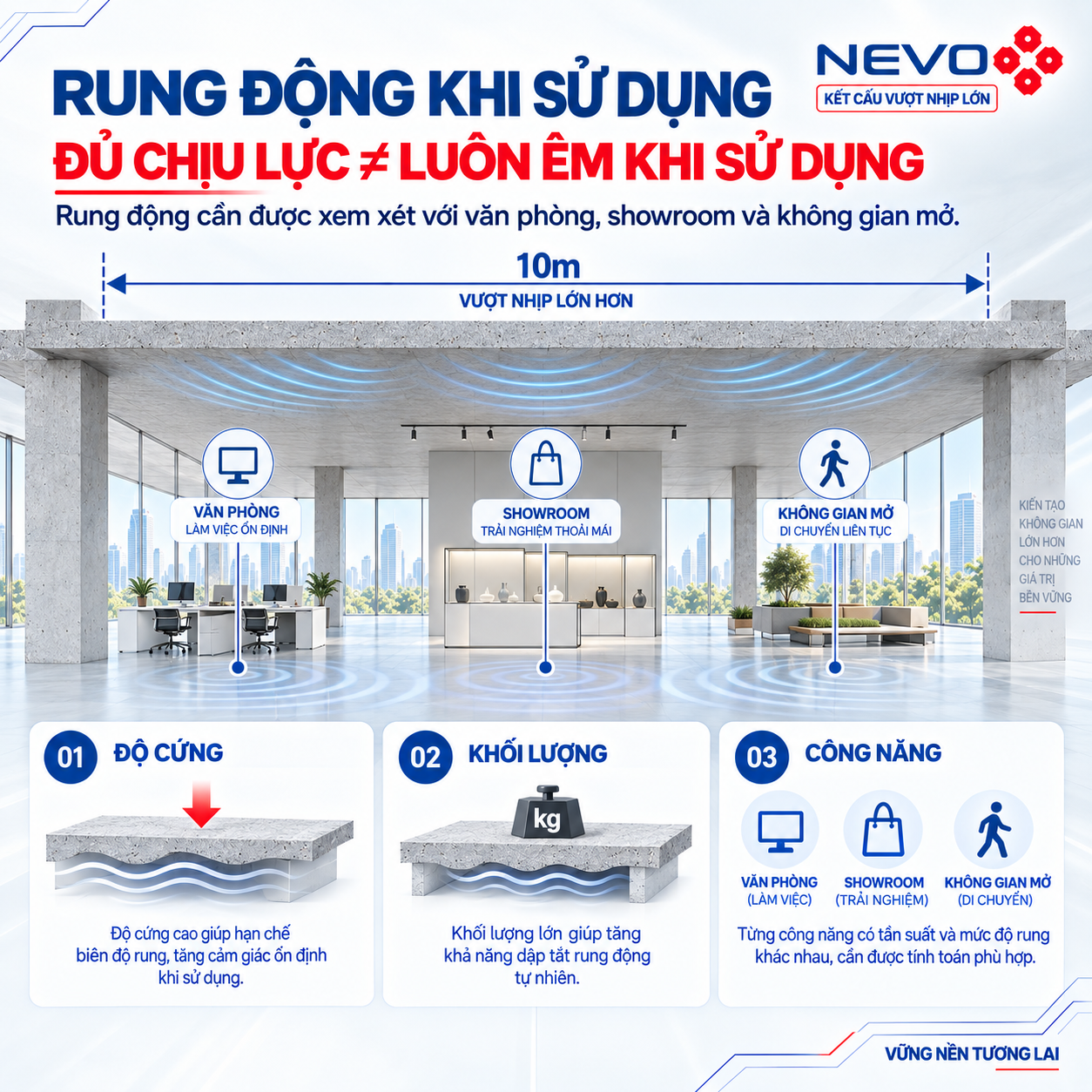

3. Rung động khi sử dụng
Khi dùng sàn vượt nhịp 10m cho văn phòng, showroom hoặc không gian mở, cảm giác rung khi đi lại cũng cần được xem xét. Một sàn không phá hoại nhưng rung quá mức vẫn có thể làm giảm chất lượng sử dụng.

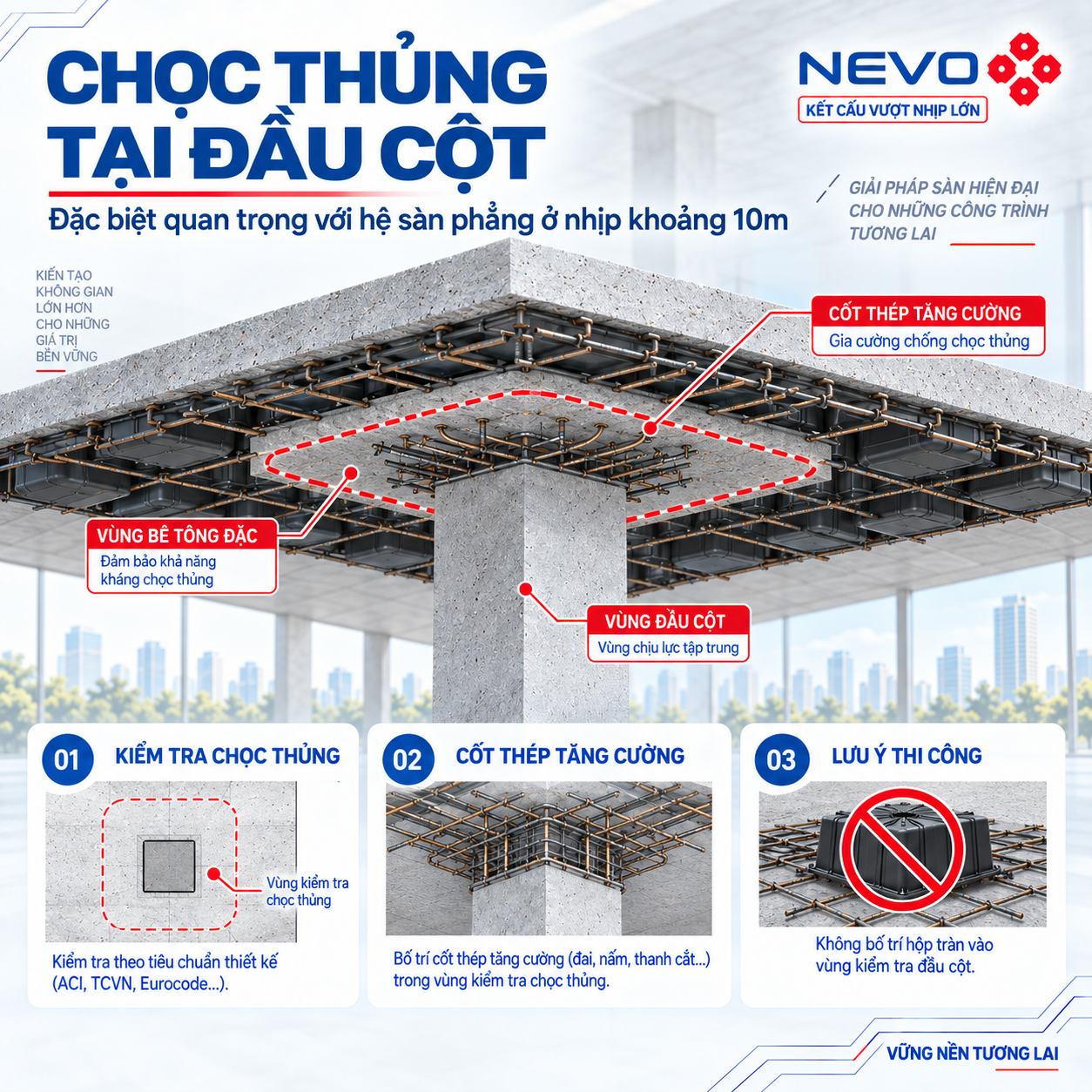

4. Chọc thủng tại khu vực đầu cột
Đối với hệ sàn phẳng, vùng tiếp giáp giữa sàn và cột là khu vực cần kiểm tra kỹ về chọc thủng. Vì vậy việc bố trí vùng bê tông đặc, cốt thép và cấu tạo quanh đầu cột phải đi theo tính toán kết cấu và tiêu chuẩn áp dụng, tham khảo hệ thống Eurocodes của Ủy ban châu Âu.

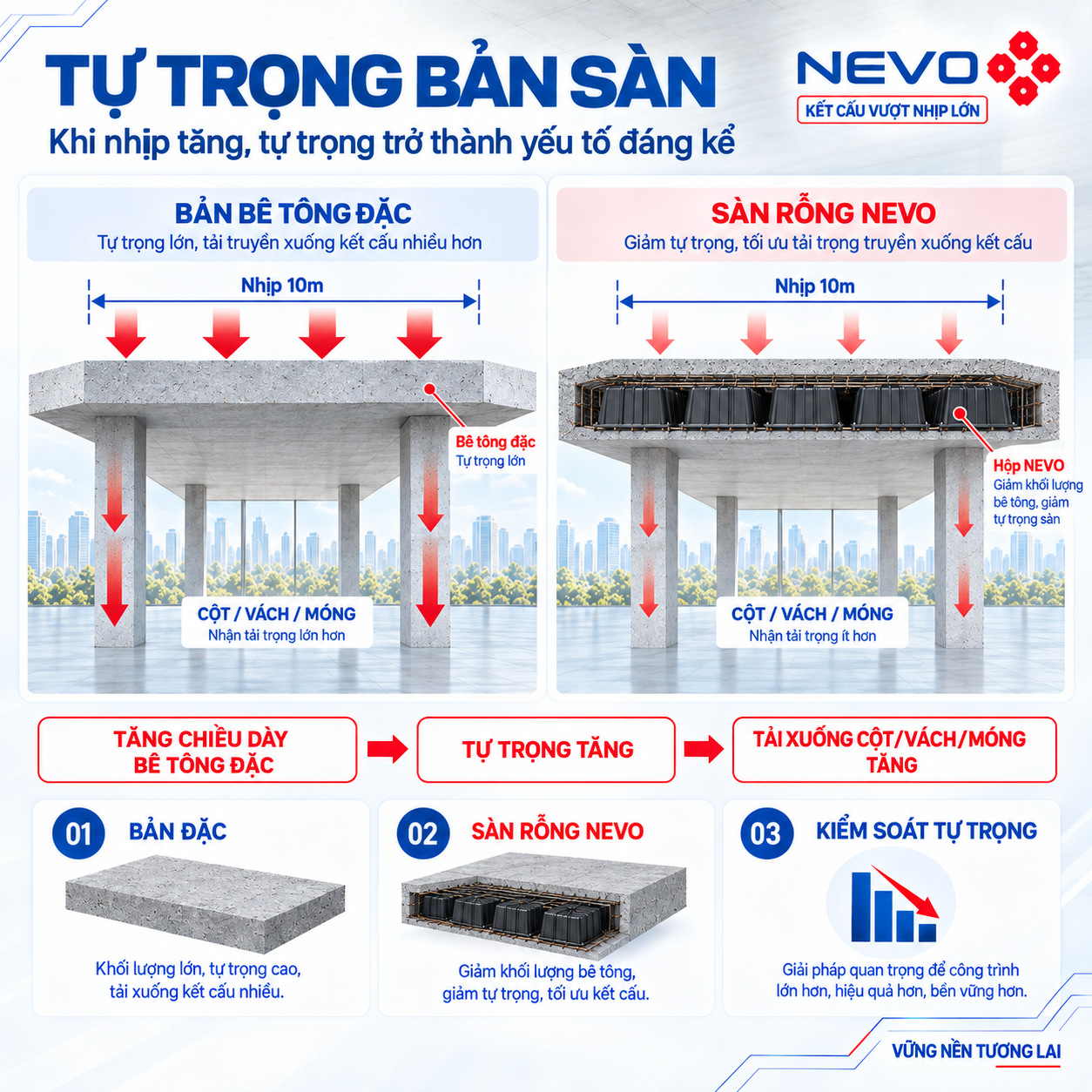

5. Tự trọng bản sàn
Với sàn vượt nhịp 10m, tự trọng của bản sàn trở thành một yếu tố đáng kể. Nếu chỉ tăng chiều dày bằng bê tông đặc, tải trọng bản thân của hệ cũng tăng và tiếp tục truyền xuống cột, vách và móng.

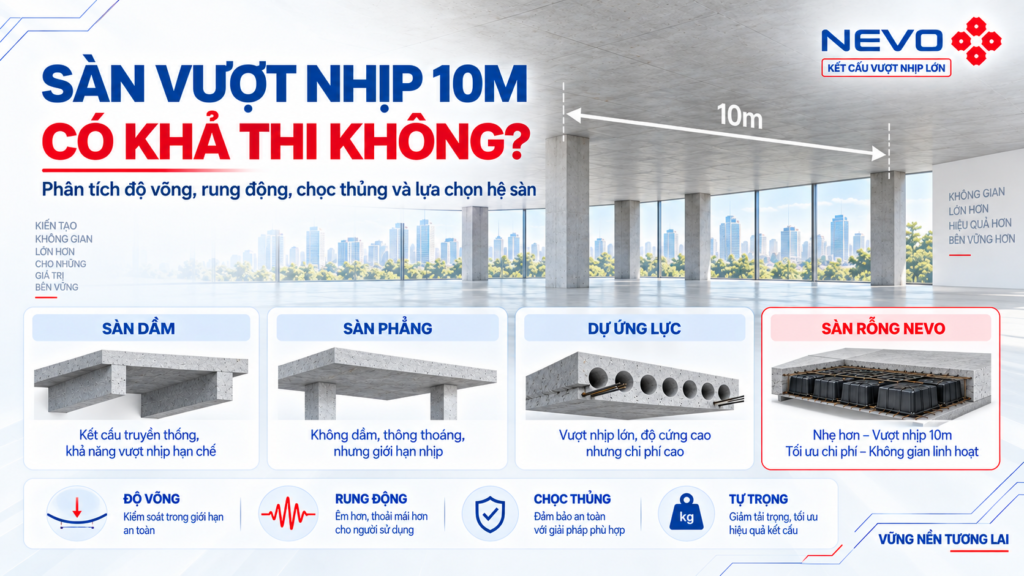

Sàn vượt nhịp 10m nên chọn giải pháp nào?
1. Sàn dầm bê tông cốt thép
Sàn dầm vẫn là một giải pháp có thể nghiên cứu cho sàn vượt nhịp 10m, đặc biệt khi công trình chấp nhận chiều cao dầm và không bị giới hạn quá nhiều về chiều cao thông thủy.
Ưu điểm là hệ kết cấu quen thuộc, phổ biến và dễ tổ chức thi công. Hạn chế là dầm có thể ảnh hưởng tới trần, hệ MEP và không gian kiến trúc. Với nhịp lớn, kích thước dầm cũng có thể trở thành yếu tố đáng cân nhắc.
2. Sàn phẳng bê tông cốt thép
Sàn phẳng có ưu điểm lớn về mặt dưới sàn thông thoáng, thuận lợi cho kiến trúc và MEP. Tuy nhiên khi bỏ dầm, việc kiểm soát độ võng và chọc thủng quanh cột trở nên đặc biệt quan trọng, nhất là khi thiết kế sàn vượt nhịp 10m.
3. Sàn dự ứng lực
Sàn dự ứng lực có thể là một phương án phù hợp cho một số công trình nhịp lớn nhờ khả năng kiểm soát biến dạng và tối ưu chiều cao kết cấu khi được thiết kế, thi công đúng. Đổi lại, hệ này yêu cầu đơn vị thiết kế và thi công có năng lực chuyên biệt và quy trình kiểm soát phù hợp.
4. Sàn rỗng / sàn hộp NEVO
Sàn rỗng NEVO được nghiên cứu theo hướng tạo các vùng rỗng bên trong bản sàn nhằm giảm phần bê tông không cần thiết, từ đó có thể giảm tự trọng của hệ sàn. Tuy nhiên NEVO không làm cho bê tông “mạnh hơn” và cũng không thay thế yêu cầu tính toán kết cấu.
Với sàn vượt nhịp 10m, NEVO có thể được đưa vào so sánh khi công trình cần mặt dưới phẳng, giảm cột giữa, thuận lợi MEP, tối ưu không gian và kiểm soát tự trọng. Cấu hình hộp, vùng bê tông đặc, chiều dày sàn và cốt thép phải được xác định theo từng dự án.

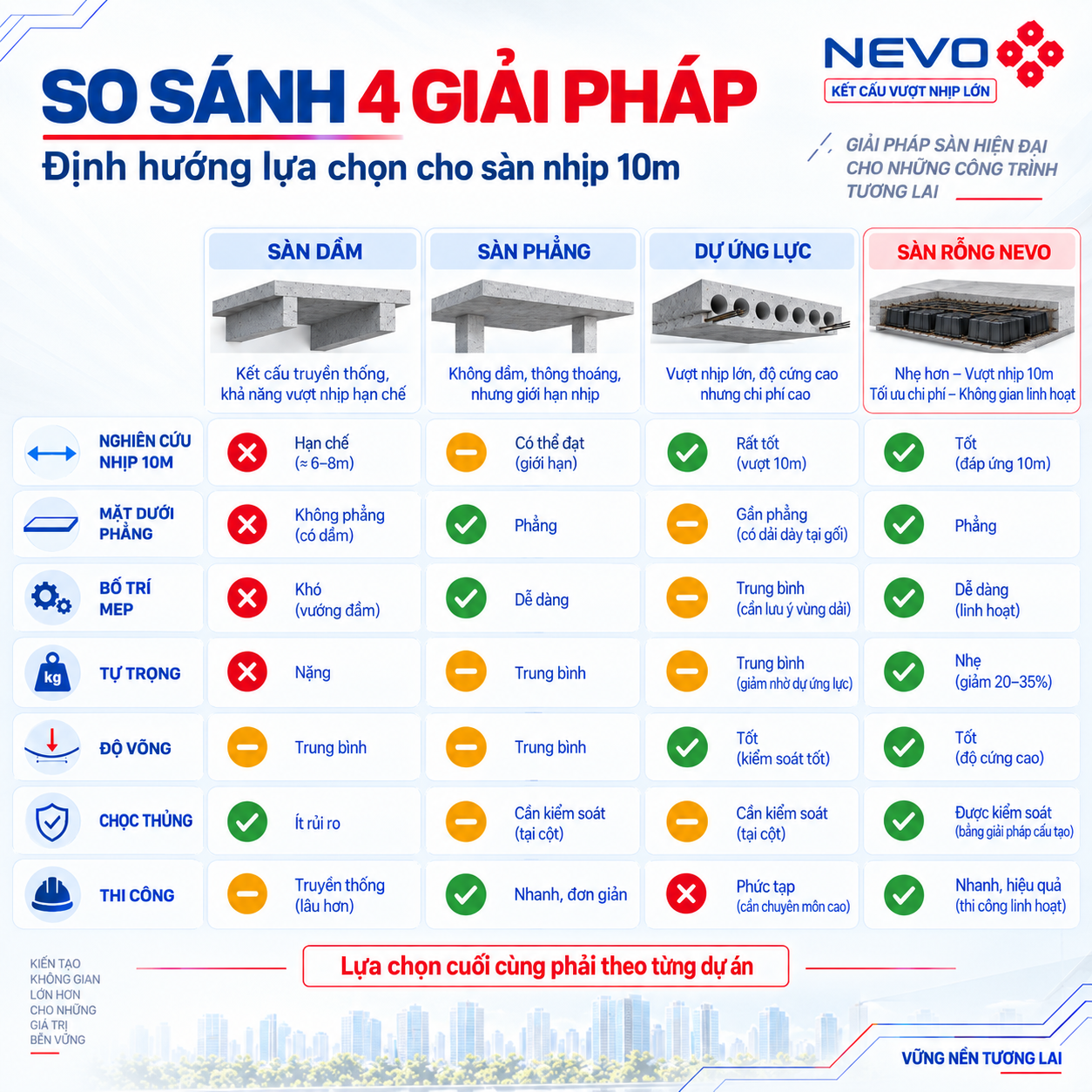

So sánh 4 giải pháp cho sàn vượt nhịp 10m
| Tiêu chí | Sàn dầm | Sàn phẳng | Dự ứng lực | Sàn rỗng NEVO |
|---|---|---|---|---|
| Khả năng nghiên cứu nhịp 10m | Có | Có | Có | Có |
| Mặt dưới sàn phẳng | Hạn chế | Tốt | Tốt | Tốt |
| Thuận lợi MEP | Bị dầm ảnh hưởng | Tốt | Tốt | Tốt |
| Tự trọng | Cần kiểm soát | Cần kiểm soát | Theo phương án | Có lợi thế giảm phần bê tông |
| Độ võng | Cần kiểm tra | Rất quan trọng | Có thể kiểm soát tốt nếu thiết kế phù hợp | Rất quan trọng |
| Chọc thủng | Tùy hệ | Quan trọng | Cần kiểm tra | Quan trọng |
| Thi công | Phổ biến | Phổ biến | Chuyên biệt | Cần chuyển giao kỹ thuật |
Bảng trên chỉ mang tính định hướng. Việc lựa chọn cuối cùng cần dựa trên hồ sơ kiến trúc, kết cấu, tải trọng, điều kiện thi công và yêu cầu sử dụng thực tế.

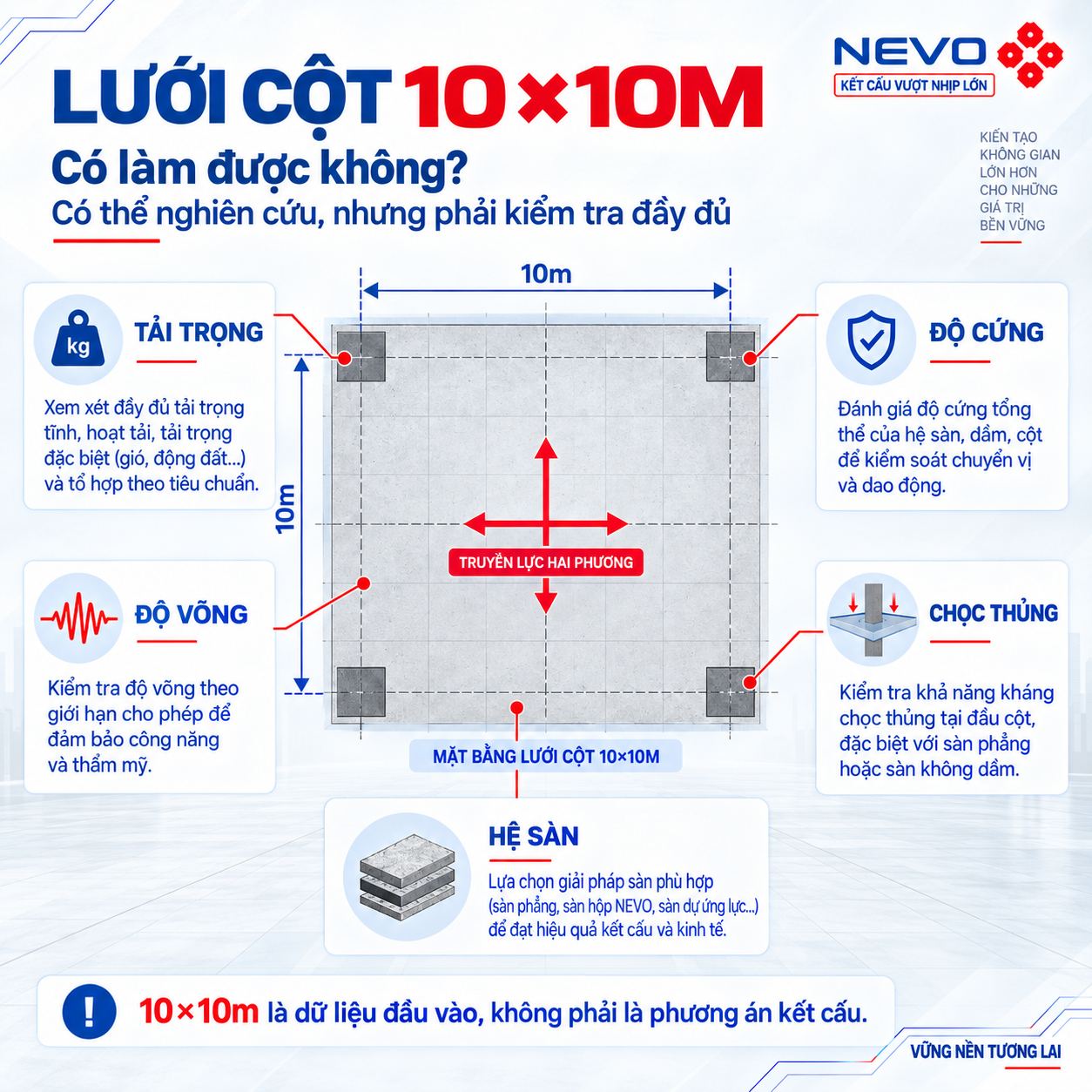

Lưới cột 10m × 10m cho sàn vượt nhịp 10m có khả thi không?
Có thể nghiên cứu, nhưng lưới cột 10m × 10m là bài toán cần kiểm tra đầy đủ về tải trọng, độ cứng, độ võng, chọc thủng, kích thước cột và hệ sàn. Không nên lựa chọn chiều dày hoặc loại sàn chỉ từ kích thước lưới cột.
Đặc biệt với mặt bằng gần vuông 10m × 10m, bản có xu hướng làm việc hai phương rõ rệt hơn. Tuy nhiên kết quả thiết kế vẫn phụ thuộc vào vị trí cột, điều kiện biên, công năng và tải trọng cụ thể.

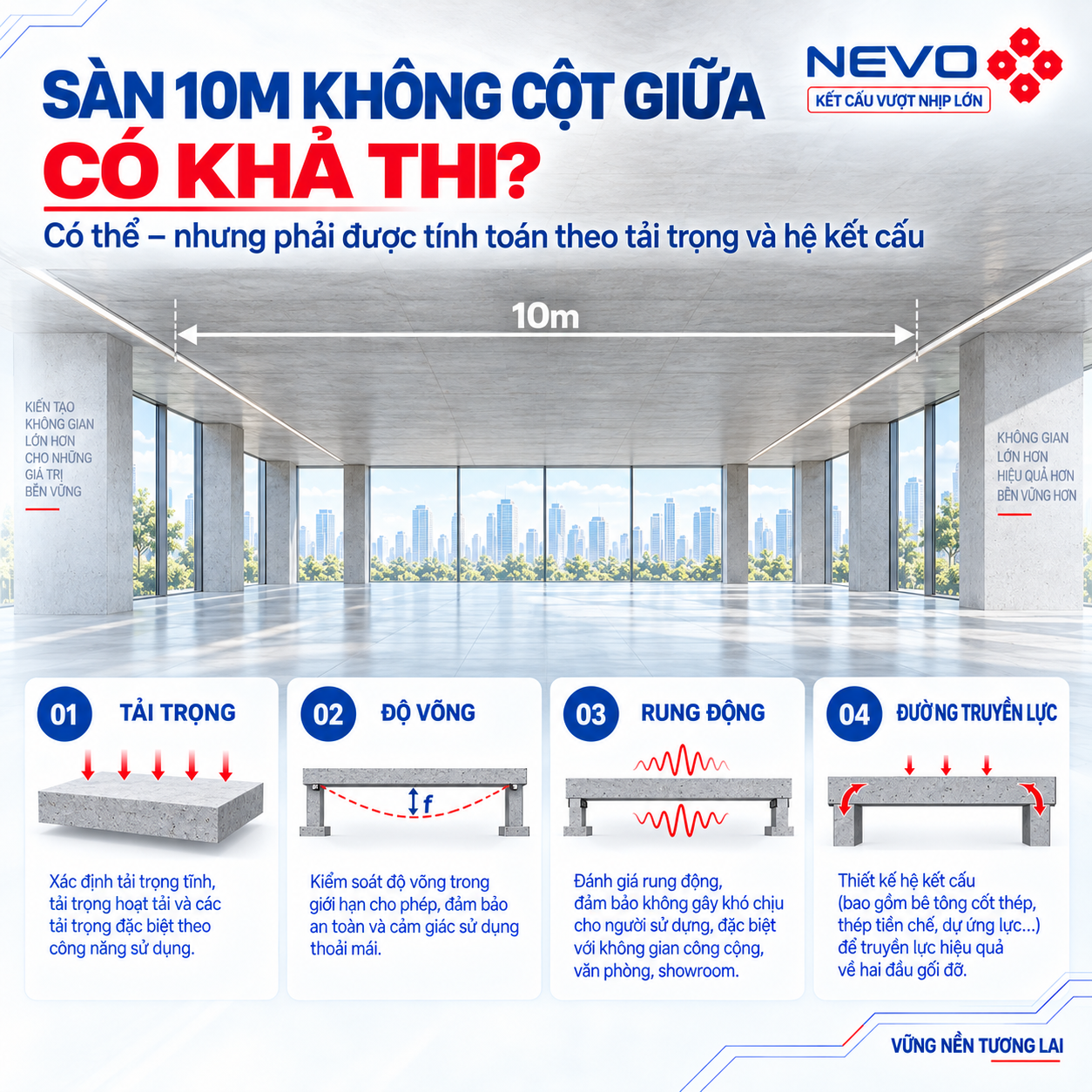

Sàn vượt nhịp 10m không cột giữa có khả thi không?
Có thể. Tuy nhiên việc loại bỏ cột giữa làm tăng nhịp làm việc của hệ sàn và kéo theo yêu cầu cao hơn về khả năng chịu lực, độ cứng, độ võng, rung động và phương án truyền tải.
Do đó, “không cột giữa” nên được xem là một yêu cầu kiến trúc cần được phối hợp ngay từ giai đoạn thiết kế kết cấu, thay vì xử lý sau khi mặt bằng đã cố định.
Sàn vượt nhịp 10m nên dày bao nhiêu?
Không thể xác định chiều dày chỉ bằng thông tin “nhịp 10m”. Chiều dày phụ thuộc vào hệ sàn, tải trọng, vật liệu, điều kiện gối, độ võng, chọc thủng, rung động và cấu tạo kết cấu.
Hai công trình cùng nhịp 10m nhưng một công trình là văn phòng và một công trình là khu vực có tải thiết bị lớn có thể cần hai phương án chiều dày hoàn toàn khác nhau.
Khi nào nên nghiên cứu NEVO cho sàn vượt nhịp 10m?
NEVO có thể đáng để đưa vào so sánh khi dự án có một hoặc nhiều yêu cầu sau:
- Không gian kiến trúc cần mở và hạn chế cột giữa.
- Muốn mặt dưới sàn phẳng, hạn chế hệ dầm lớn.
- Hệ MEP cần đi linh hoạt dưới trần.
- Cần kiểm soát tự trọng của bản sàn.
- Chiều cao tầng hoặc chiều cao thông thủy cần được tối ưu.
- Mặt bằng có lưới cột lớn và cần phối hợp kiến trúc – kết cấu – MEP ngay từ đầu.
NEVO không mặc định là lựa chọn tốt nhất cho mọi công trình dùng sàn vượt nhịp 10m. Phương án phù hợp nhất phải được so sánh trên hồ sơ thực tế của dự án.
Giá trị của NEVO trong sàn vượt nhịp 10m
Với một hệ sàn kết cấu, vật tư hộp chỉ là một thành phần. Giá trị của giải pháp nằm ở toàn bộ chuỗi thiết kế và chuyển giao kỹ thuật.
Một phương án NEVO đúng cần đi qua các bước: hồ sơ đầu vào → tính toán kết cấu → xác định chiều dày sàn → xác định vùng bê tông đặc → bố trí hộp → bố trí cốt thép → phối hợp MEP → hướng dẫn thi công → kiểm tra chống nổi → nghiệm thu trước khi đổ bê tông.
Vì vậy, việc tự ý thay đổi kích thước hộp, mật độ hộp hoặc vị trí hộp ngoài công trường có thể làm thay đổi tự trọng, lượng bê tông, độ cứng và phương án kết cấu đã được tính toán.
Ví dụ sàn vượt nhịp 10m cho showroom 10m × 10m
Giả sử một showroom yêu cầu không gian mở, hạn chế cột giữa và trần phẳng. Chỉ từ thông tin “10m × 10m” chưa thể kết luận nên dùng sàn gì.
Kỹ sư còn cần biết công năng, tải trọng, chiều cao tầng, kích thước cột, vị trí thang, lỗ kỹ thuật, tường ngăn, thiết bị và yêu cầu MEP. Sau đó mới có cơ sở so sánh sàn dầm, sàn phẳng, dự ứng lực hoặc sàn rỗng NEVO.
Điểm quan trọng nhất là: nhịp 10m là dữ liệu đầu vào, không phải là phương án kết cấu.
Dữ liệu cần có trước khi thiết kế sàn vượt nhịp 10m
Để đánh giá sàn vượt nhịp 10m, chủ đầu tư hoặc đơn vị tư vấn nên cung cấp mặt bằng kiến trúc, lưới cột, vị trí vách và lõi cứng, công năng từng khu vực, tải thiết bị, tường xây, lỗ mở, yêu cầu MEP và giới hạn chiều cao tầng. Những dữ liệu này giúp kỹ sư xác định đúng sơ đồ làm việc trước khi so sánh các hệ sàn.
Quy trình nghiên cứu sàn vượt nhịp 10m thường gồm kiểm tra hồ sơ đầu vào, xây dựng mô hình tính toán, so sánh chiều dày và tự trọng, kiểm tra độ võng, rung động, chọc thủng, phối hợp kiến trúc – MEP và đánh giá biện pháp thi công. Chỉ sau các bước này mới nên chốt phương án và khối lượng sơ bộ.
Với sàn vượt nhịp 10m, một thay đổi nhỏ về tải trọng, vị trí cột hoặc lỗ kỹ thuật cũng có thể ảnh hưởng đến vùng bê tông đặc, cốt thép và bố trí hộp. Hồ sơ thiết kế vì vậy phải được quản lý đồng bộ và cập nhật trước khi triển khai ngoài công trường.
Câu hỏi thường gặp về sàn vượt nhịp 10m
Sàn vượt nhịp 10m có làm được không?
Có thể, nhưng cần thiết kế kết cấu cụ thể theo tải trọng, lưới cột, công năng và các điều kiện sử dụng.
Sàn vượt nhịp 10m có cần dầm không?
Không nhất thiết. Có thể nghiên cứu sàn dầm, sàn phẳng, dự ứng lực hoặc sàn rỗng tùy công trình.
Sàn vượt nhịp 10m không cột giữa có khả thi không?
Có thể, nhưng phải kiểm tra đầy đủ khả năng chịu lực, độ võng, rung động và phương án truyền tải.
Sàn vượt nhịp 10m nên dày bao nhiêu?
Không thể xác định chỉ từ chiều dài nhịp. Chiều dày phải được tính theo hệ sàn, tải trọng, vật liệu và điều kiện thiết kế.
Sàn vượt nhịp 10m có dễ võng không?
Độ võng là một trong những điều kiện cần được kiểm soát rất kỹ ở nhịp lớn, đặc biệt với hệ sàn phẳng.
Sàn vượt nhịp 10m có dễ rung không?
Rung động phụ thuộc vào độ cứng, khối lượng, nhịp, công năng và đặc tính động của hệ sàn. Đây là yếu tố cần kiểm tra khi thiết kế.
Sàn NEVO có phù hợp sàn vượt nhịp 10m không?
Có thể là một phương án để nghiên cứu nếu phù hợp với tải trọng, lưới cột, kiến trúc, MEP và yêu cầu của dự án.
Sàn vượt nhịp 10m có thể dùng lại bản vẽ NEVO không?
Không nên. Mỗi công trình có điều kiện tải trọng, lưới cột, kiến trúc, MEP và điều kiện thi công khác nhau.
Kết luận về sàn vượt nhịp 10m
Sàn vượt nhịp 10m có thể khả thi, nhưng câu hỏi đúng không phải chỉ là “10m có làm được không?” mà nên là “với tải trọng, lưới cột và công năng của công trình này, hệ sàn nào phù hợp nhất?”.
Với sàn vượt nhịp 10m, các yếu tố như độ võng, rung động, chọc thủng và tự trọng cần được kiểm soát chặt chẽ hơn. Vì vậy lựa chọn hệ sàn nên được thực hiện từ giai đoạn thiết kế thay vì chỉ dựa trên kinh nghiệm hoặc một con số chiều dày cố định.
Đối với các dự án cần mặt dưới phẳng, hạn chế cột, thuận lợi MEP và giảm tự trọng, sàn rỗng NEVO có thể được đưa vào so sánh cùng các hệ sàn khác để lựa chọn phương án phù hợp.
