Độ võng sàn cho phép không có một con số chung cho mọi công trình. Kỹ sư cần xác định nhịp, tải trọng, thời điểm kiểm tra và tiêu chuẩn thiết kế trước khi kết luận.
Không có một giới hạn độ võng áp dụng chung cho mọi loại sàn. Độ võng cho phép phụ thuộc vào nhịp, hệ kết cấu, loại tải trọng, thời điểm kiểm tra, yêu cầu sử dụng và tiêu chuẩn thiết kế áp dụng. Vì vậy, các tỷ lệ như L/250, L/300 hay L/400 chỉ có ý nghĩa khi được đặt đúng vào điều kiện kiểm tra tương ứng, không nên dùng như một con số cố định cho mọi công trình.
Trong thực tế, đánh giá độ võng không chỉ nhằm trả lời “sàn có chịu lực được không”, mà còn nhằm kiểm soát khả năng sử dụng lâu dài của công trình, bao gồm tường ngăn, lớp hoàn thiện, trần, cửa, hệ MEP và cảm giác sử dụng.

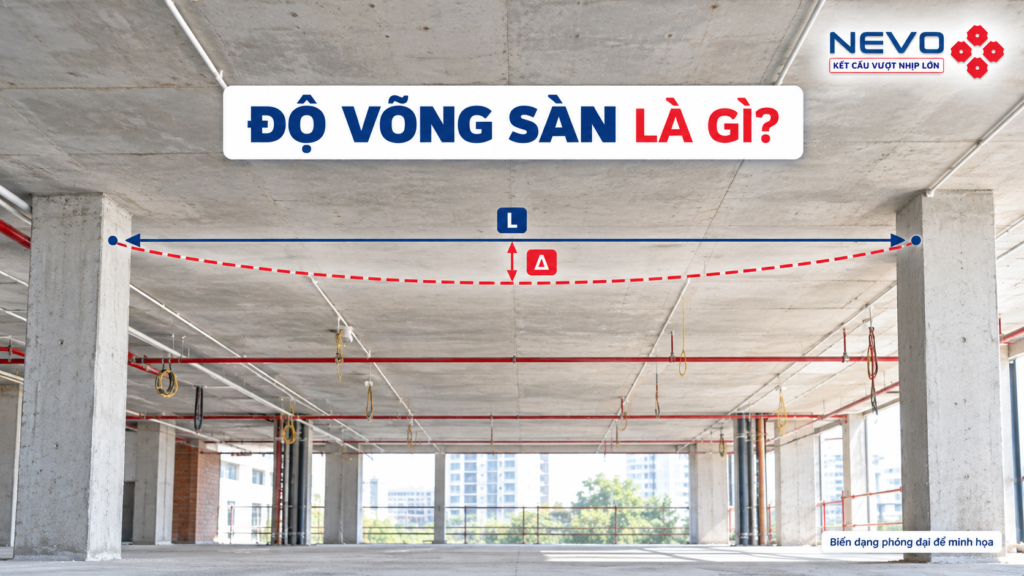

Độ võng sàn là gì?
Độ võng là độ dịch chuyển theo phương đứng của bản sàn so với vị trí ban đầu khi chịu tải. Khi sàn tiếp nhận tự trọng, tải hoàn thiện, tường, người sử dụng, thiết bị và các tải trọng khác, bản sàn có thể biến dạng xuống dưới.
Cần phân biệt rõ: độ võng không đồng nghĩa với nứt và cũng không đồng nghĩa với phá hoại. Một sàn có thể có độ võng nhưng vẫn chưa mất khả năng chịu lực; ngược lại, sàn có nứt cũng chưa đủ để kết luận nguyên nhân là do võng.
Độ võng sàn cho phép là bao nhiêu?
Trong thiết kế kết cấu, độ võng sàn cho phép thường được thể hiện theo tỷ lệ giữa độ võng và chiều dài nhịp, ví dụ dạng L/x. Tuy nhiên, giá trị x phụ thuộc vào loại cấu kiện, điều kiện sử dụng, loại tải trọng và tiêu chuẩn áp dụng.

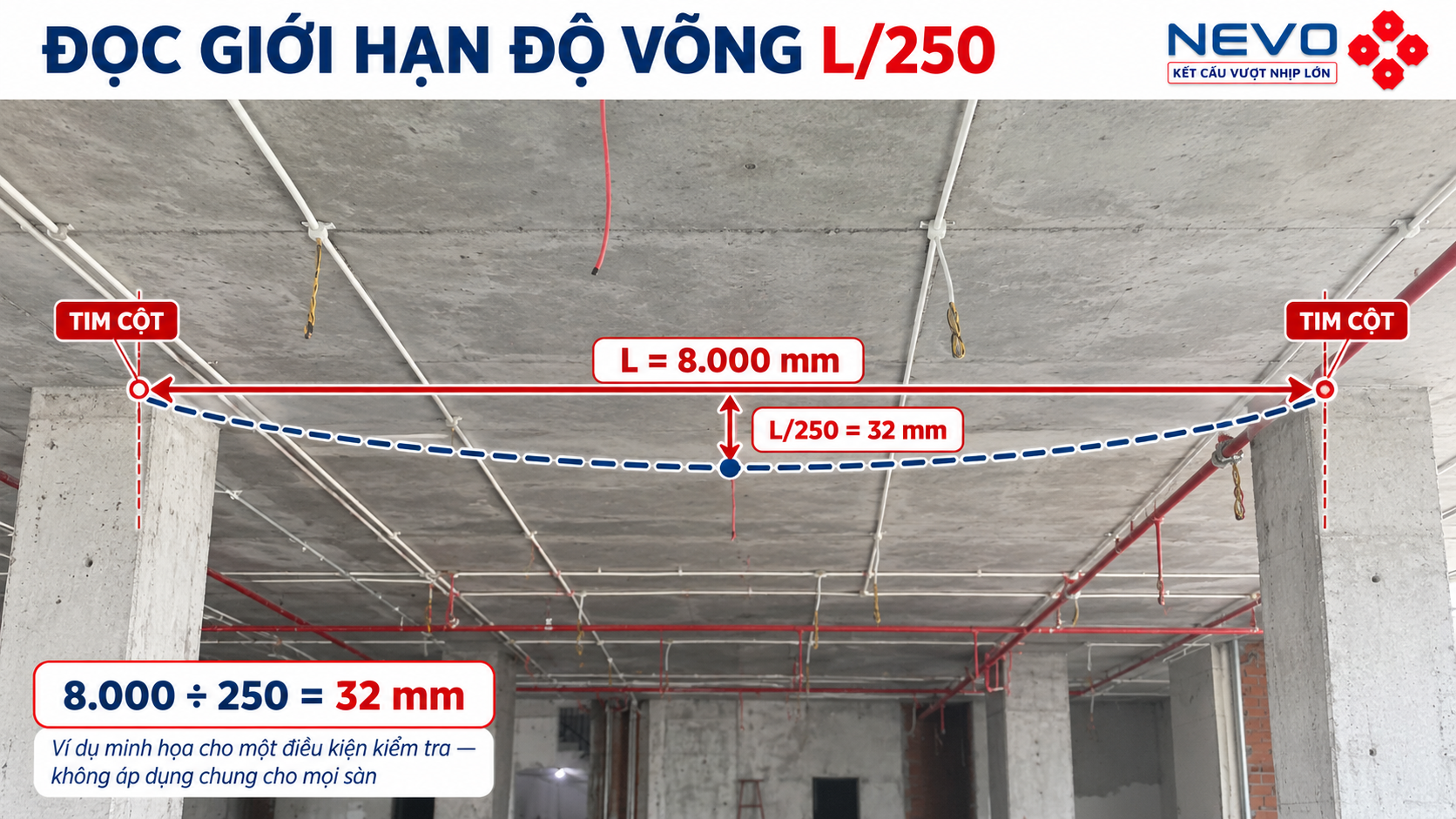

Ví dụ minh họa: nếu nhịp L = 8.000 mm và một điều kiện kiểm tra cụ thể sử dụng giới hạn L/250, giá trị tương ứng là 32 mm. Đây chỉ là ví dụ để minh họa cách đọc tỷ lệ, không phải kết luận rằng mọi sàn nhịp 8m đều được phép võng 32 mm.
Để xác định độ võng sàn cho phép khi đánh giá thực tế, kỹ sư phải xác định đúng loại độ võng cần kiểm tra, đúng tổ hợp tải trọng và đúng giới hạn theo tiêu chuẩn thiết kế.
Vì sao giới hạn độ võng sàn cho phép không thể luôn là L/250?
Một trong những nhầm lẫn phổ biến là lấy một tỷ lệ như L/250 rồi áp dụng cho mọi trường hợp. Trên thực tế, giới hạn có thể khác nhau tùy mục đích kiểm tra.
- Độ võng tổng của cấu kiện.
- Độ võng phát sinh sau khi hoàn thiện.
- Độ võng ảnh hưởng đến tường ngăn hoặc vật liệu hoàn thiện giòn.
- Độ võng do tải ngắn hạn.
- Độ võng dài hạn do tải duy trì, từ biến và co ngót.
Do đó, độ võng sàn cho phép phải được đọc cùng điều kiện áp dụng, không chỉ đọc riêng con số L/x.

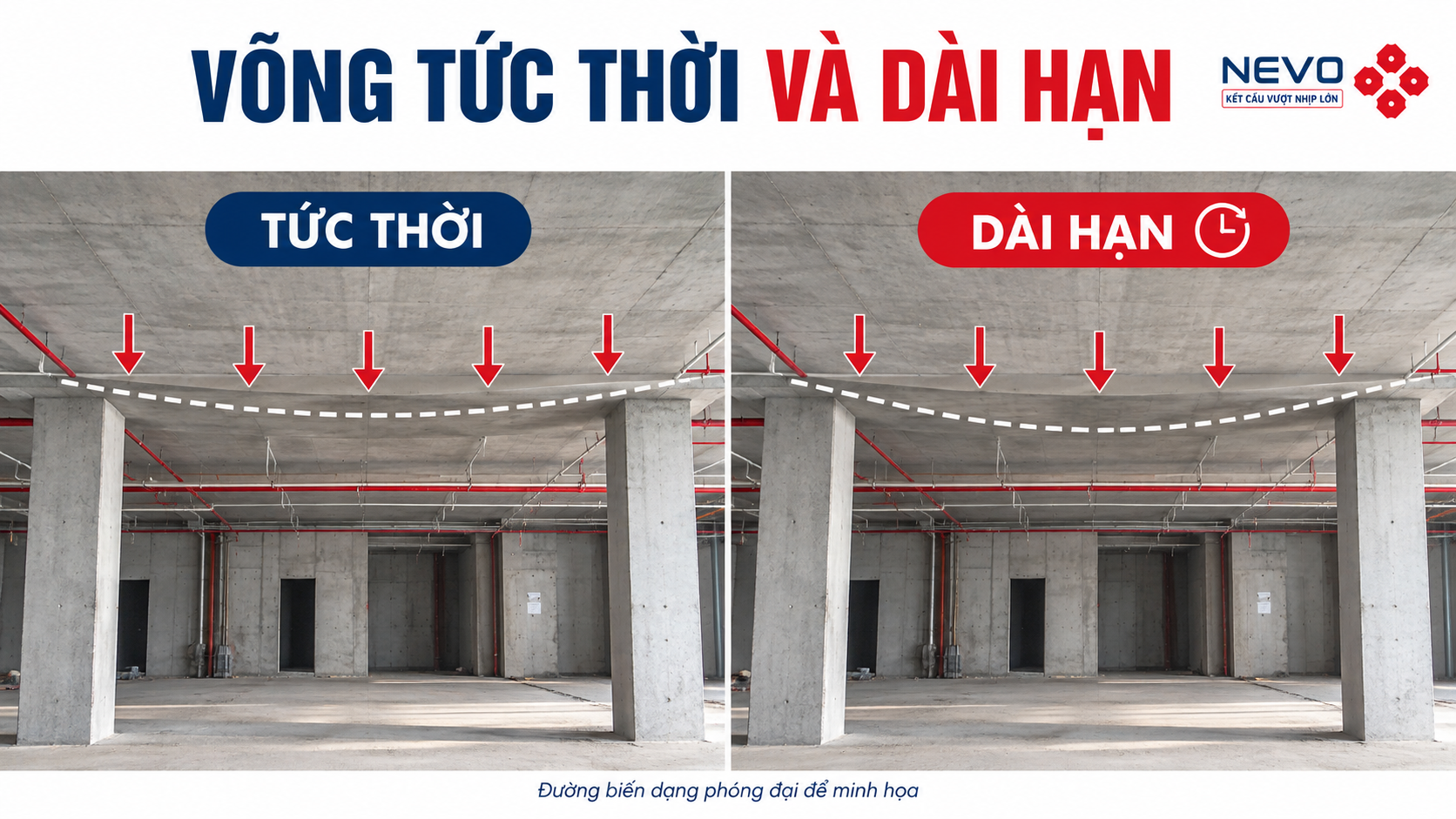

Độ võng tức thời và độ võng dài hạn khác nhau thế nào?
Độ võng tức thời
Độ võng tức thời xuất hiện ngay khi tải trọng tác dụng lên sàn và là một thành phần cần xét khi kiểm tra độ võng sàn cho phép. Giá trị này liên quan đến độ cứng ban đầu của hệ kết cấu, trạng thái nứt và mức tải tại thời điểm xét.
Độ võng dài hạn
Khi đánh giá độ võng sàn cho phép, cần xét phần độ võng dài hạn có thể tăng theo thời gian do tải trọng duy trì, từ biến, co ngót của bê tông và sự thay đổi độ cứng khi kết cấu xuất hiện nứt.
Vì vậy, một sàn sau vài tháng hoặc vài năm có thể có biến dạng lớn hơn so với thời điểm ngay sau khi tháo chống.
Vì sao sàn nhịp lớn dễ bị võng hơn?
Khi nhịp tăng, yêu cầu về độ cứng của hệ sàn tăng đáng kể. Nếu không đồng thời điều chỉnh chiều dày, vật liệu, bố trí cốt thép hoặc thay đổi hệ kết cấu, độ võng có thể tăng nhanh.
Có thể hình dung theo chuỗi: nhịp tăng → nội lực và biến dạng tăng → yêu cầu độ cứng tăng → độ võng có khả năng trở thành điều kiện chi phối phương án kết cấu.
Đây là lý do khi kiểm tra độ võng sàn cho phép ở nhịp 8m, 10m hoặc lớn hơn cần đánh giá biến dạng cẩn thận hơn thay vì chỉ kiểm tra khả năng chịu lực.

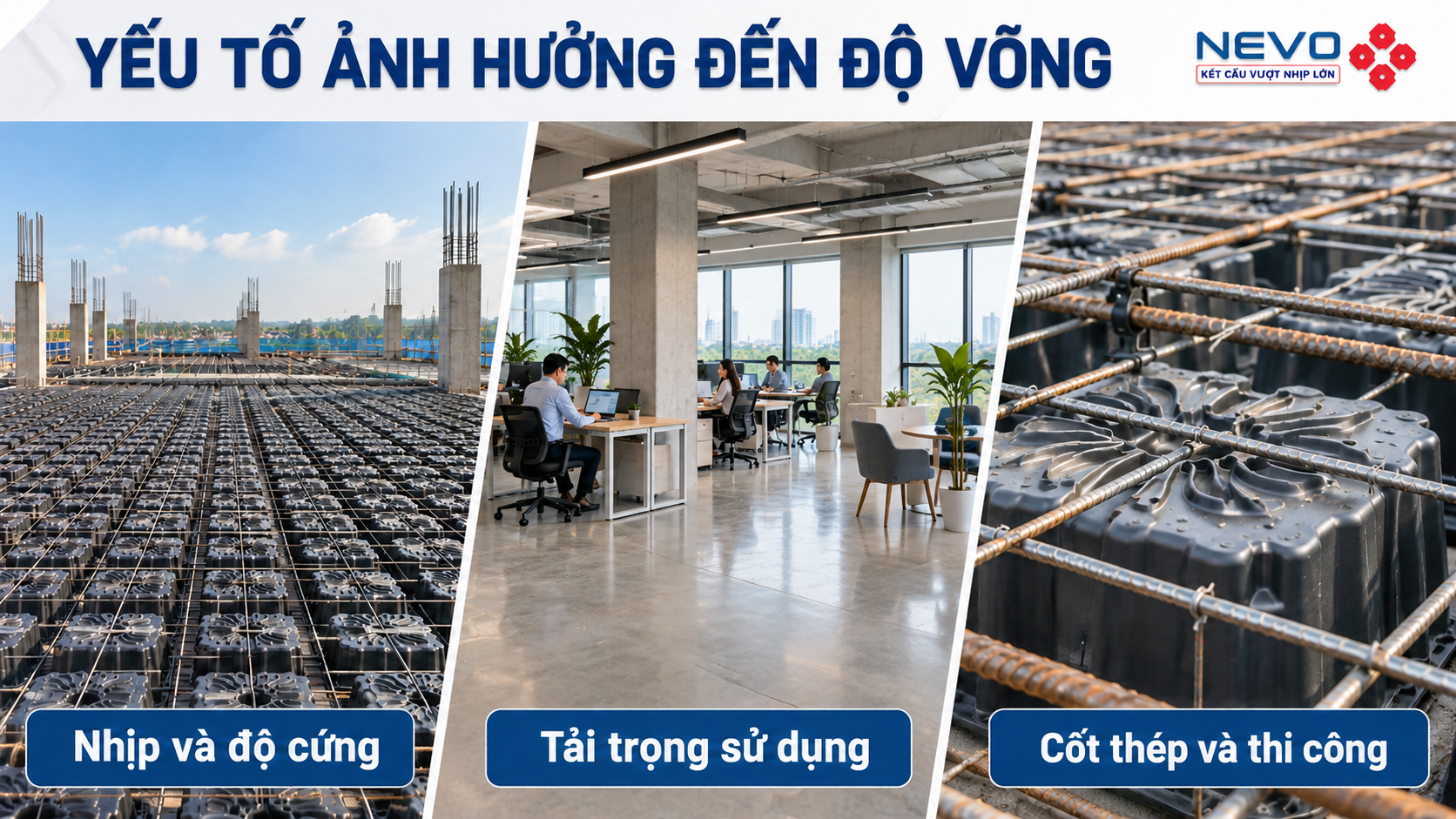

7 nguyên nhân thường gặp khiến sàn bị võng
1. Nhịp lớn so với độ cứng của hệ sàn
Khi nhịp tăng nhưng chiều dày, độ cứng hoặc hệ kết cấu chưa phù hợp, biến dạng có thể tăng đáng kể.
2. Chiều dày sàn chưa phù hợp
Chiều dày ảnh hưởng trực tiếp đến độ cứng của bản sàn. Một phương án quá mỏng có thể gặp khó khăn trong kiểm soát biến dạng.
3. Tải trọng thực tế lớn hơn giả thiết
Việc bổ sung tường, thiết bị, bồn chứa, vật liệu tập kết hoặc thay đổi công năng có thể làm tải trọng thực tế khác với giả thiết ban đầu.
4. Bê tông hoặc cốt thép không đạt yêu cầu
Chất lượng vật liệu không đạt thiết kế có thể làm giảm độ cứng và khả năng làm việc của hệ kết cấu.
5. Bố trí cốt thép chưa đúng
Sai vị trí, thiếu thép hoặc chiều cao làm việc thực tế của cốt thép không đúng thiết kế có thể ảnh hưởng đến độ cứng và biến dạng.
6. Tháo chống hoặc chất tải thi công chưa phù hợp
Tháo chống sớm, chất tải tập trung trong quá trình thi công hoặc trình tự thi công không phù hợp có thể làm kết cấu xuất hiện biến dạng lớn hơn dự kiến.
7. Từ biến, co ngót và biến dạng dài hạn
Ngay cả khi tải trọng không thay đổi, bê tông vẫn có thể tiếp tục biến dạng theo thời gian. Vì vậy, đánh giá sàn phải xét cả biến dạng dài hạn.
Dấu hiệu nào cho thấy sàn có thể đang bị võng?
- Mặt sàn có cảm giác lõm hoặc thấp rõ ở giữa nhịp.
- Trần bên dưới xuất hiện đường cong hoặc cao độ bất thường.
- Tường ngăn xuất hiện nứt tại các vị trí liên quan đến biến dạng sàn.
- Cửa bị kẹt hoặc khe cửa thay đổi.
- Lớp hoàn thiện nứt hoặc bong.
- Nước đọng tại khu vực thấp trên sàn.
- Có cảm giác rung hoặc chuyển vị bất thường khi đi lại.
Các dấu hiệu trên chỉ là cơ sở nhận biết ban đầu, không đủ để tự kết luận nguyên nhân hoặc mức độ nguy hiểm. Cần đo đạc và đánh giá kỹ thuật.
Cách kiểm tra sàn bị võng ngoài thực tế
Bước 1: Thu thập hồ sơ
Cần xem bản vẽ kết cấu, nhịp sàn, chiều dày, kích thước cột, tải trọng thiết kế và lịch sử sử dụng công trình.
Bước 2: Quan sát hiện trạng
Kiểm tra nứt, lớp hoàn thiện, tường ngăn, trần, vị trí đọng nước, các khu vực thay đổi công năng hoặc bổ sung tải trọng.

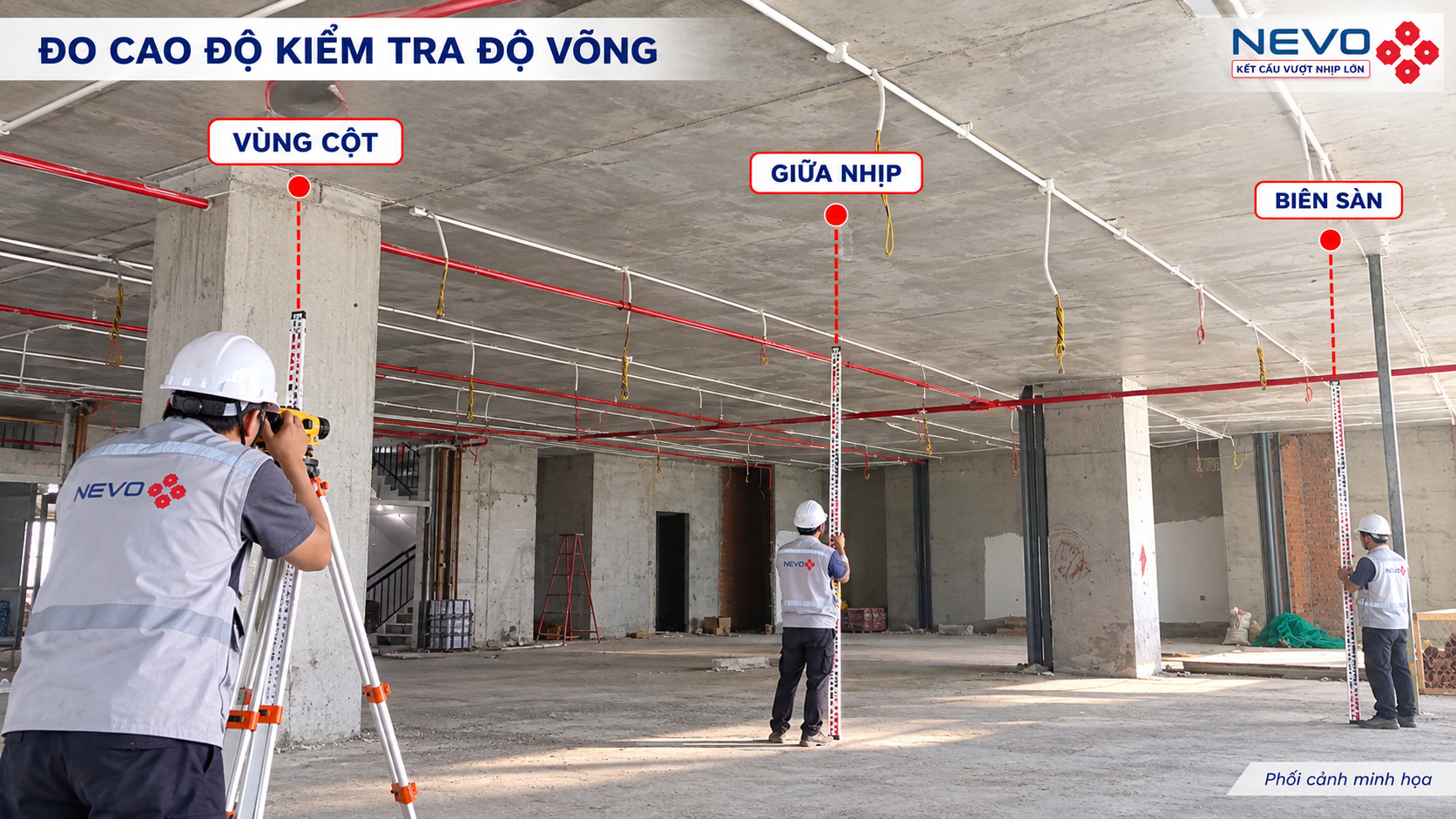

Bước 3: Đo cao độ
Sử dụng thiết bị đo phù hợp để xác định cao độ tại các điểm đặc trưng trên sàn, đặc biệt tại vùng cột, giữa nhịp và biên sàn.
Bước 4: Xác định đường biến dạng
Từ số liệu đo, xây dựng hình dạng biến dạng tương đối để nhận biết vị trí võng lớn và mức chênh cao.
Bước 5: So sánh với hồ sơ, mô hình và tiêu chuẩn
Không nên chỉ đo được một con số rồi kết luận độ võng sàn cho phép. Giá trị đo cần được đặt trong bối cảnh nhịp, tải trọng, tuổi kết cấu, điều kiện sử dụng và tiêu chuẩn thiết kế.
Sàn võng nhưng không nứt có nguy hiểm không?
Không thể kết luận chỉ từ việc có hay không có vết nứt. Sàn có thể võng nhưng ít nứt, hoặc có nứt do co ngót, nhiệt độ hay nguyên nhân khác.
Mức độ an toàn cần được đánh giá dựa trên biến dạng đo được, trạng thái kết cấu, tải trọng thực tế và kiểm tra kỹ thuật. Nếu biến dạng bất thường hoặc tiếp tục tăng, cần có kỹ sư kết cấu đánh giá.
Sàn nhịp 8m và 10m cần quan tâm độ võng thế nào?
Sàn nhịp 8m
Ở nhịp khoảng 8m, độ võng sàn cho phép là một tiêu chí quan trọng khi lựa chọn chiều dày và hệ sàn. Không nên chỉ dựa vào khả năng chịu lực để chốt phương án.
Sàn nhịp 10m
Khi nhịp tăng lên khoảng 10m, độ võng càng có khả năng trở thành điều kiện kiểm soát chính. Việc lựa chọn giữa sàn phẳng đặc, dự ứng lực hoặc sàn rỗng cần xét đồng thời độ cứng, tự trọng và điều kiện sử dụng.
Sàn phẳng có dễ võng hơn không?
Không nên khẳng định rằng mọi sàn phẳng đều dễ võng. Tuy nhiên, do không có hệ dầm nhô xuống như sàn dầm truyền thống, độ cứng và độ võng của bản sàn phải được kiểm soát trực tiếp thông qua chiều dày, cốt thép, cấu tạo và hệ kết cấu tổng thể.
Vì vậy, thiết kế sàn phẳng cần đặc biệt chú ý tới biến dạng và trạng thái sử dụng.

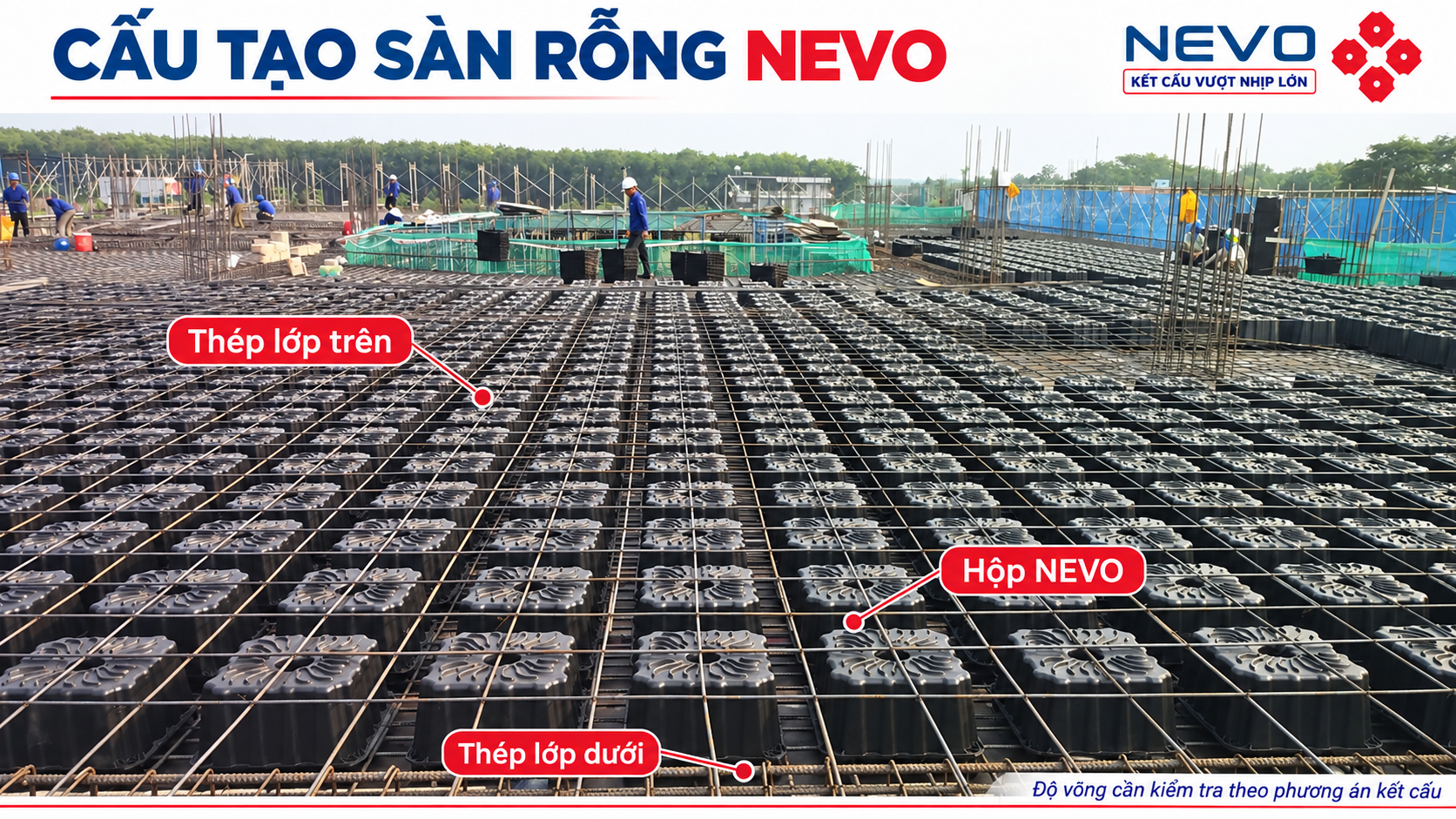

NEVO kiểm soát độ võng như thế nào?
NEVO không làm mất yêu cầu kiểm tra độ võng. Sàn NEVO vẫn phải được mô hình hóa và kiểm tra biến dạng như một hệ kết cấu cụ thể.
Về nguyên lý, việc tạo vùng rỗng giúp giảm phần bê tông không cần thiết và giảm tự trọng của bản sàn. Điều này có thể hỗ trợ tối ưu tỷ lệ giữa độ cứng và trọng lượng của hệ sàn, nhưng khả năng kiểm soát độ võng cuối cùng vẫn phụ thuộc vào toàn bộ phương án thiết kế.
Giảm tự trọng có liên quan gì tới độ võng?
Tự trọng là một phần tải trọng mà sàn phải chịu trong suốt thời gian sử dụng. Nếu giảm được tự trọng hợp lý, tải trọng dài hạn do trọng lượng bản thân cũng giảm.
Điều này có thể góp phần giảm nội lực và biến dạng do tự trọng. Tuy nhiên, không thể chỉ dựa vào việc giảm tự trọng để kết luận độ võng đạt yêu cầu; hệ sàn vẫn phải được kiểm tra đầy đủ.
Có thể xử lý sàn đã bị võng không?
Có thể cần nghiên cứu biện pháp xử lý tùy nguyên nhân và mức độ biến dạng, ví dụ giảm tải, chống tạm, gia cường hoặc điều chỉnh điều kiện sử dụng.
Tuy nhiên, không nên tự gia cường hoặc bổ sung cấu kiện tại hiện trường nếu chưa khảo sát và tính toán. Biện pháp phù hợp phải được lựa chọn sau khi xác định nguyên nhân và trạng thái thực tế của kết cấu.
Bảng đọc nhanh về độ võng sàn
| Vấn đề | Có thể kết luận ngay không? |
|---|---|
| Sàn võng 10 mm | Không |
| Sàn nhịp 8m bị võng | Cần biết điều kiện kiểm tra |
| Có vết nứt | Chưa đủ kết luận nguyên nhân |
| Không có vết nứt | Không đồng nghĩa không có vấn đề |
| Giới hạn L/250 | Phải biết điều kiện áp dụng |
| Độ võng tăng theo thời gian | Có thể liên quan biến dạng dài hạn |
Câu hỏi thường gặp về độ võng sàn
Độ võng sàn bao nhiêu là cho phép?
Phụ thuộc tiêu chuẩn, nhịp, loại sàn, loại tải trọng và điều kiện sử dụng. Không có một giá trị áp dụng chung cho mọi trường hợp.
L/250 nghĩa là gì?
Đó là cách biểu diễn giới hạn bằng chiều dài nhịp L chia cho 250 trong điều kiện áp dụng tương ứng.
Sàn võng 2 cm có nguy hiểm không?
Không thể kết luận chỉ từ 2 cm nếu chưa biết nhịp, điều kiện đo, tải trọng và tiêu chuẩn kiểm tra.
Sàn bị võng có sập không?
Không thể đánh đồng độ võng với phá hoại. Tuy nhiên, võng bất thường cần được đánh giá kỹ thuật để xác định nguyên nhân và mức độ an toàn.
Sàn không nứt nhưng võng có đáng lo không?
Vẫn cần kiểm tra nếu biến dạng bất thường hoặc ảnh hưởng đến sử dụng.
Sàn phẳng có cần kiểm tra độ võng không?
Có. Đây là một trong những kiểm tra quan trọng của trạng thái sử dụng.
Sàn NEVO có bị võng không?
Mọi hệ sàn đều có biến dạng dưới tải. Sàn NEVO vẫn phải được kiểm tra độ võng theo phương án kết cấu cụ thể.
Độ võng có tăng theo thời gian không?
Có thể. Tải dài hạn, từ biến, co ngót và trạng thái nứt có thể làm biến dạng tăng theo thời gian.
Có thể tự đo sàn bị võng không?
Có thể quan sát và đo sơ bộ, nhưng việc đánh giá kỹ thuật nên dựa trên số liệu đo, hồ sơ kết cấu và kiểm tra của kỹ sư.
Xem thêm: Bước cột 10m × 10m có làm sàn không dầm được không? và giải pháp sàn hộp NEVO.
Tham khảo kỹ thuật: ví dụ kiểm tra độ võng tức thời và dài hạn của sàn hai phương theo ACI 318-14. Tiêu chuẩn áp dụng cho dự án phải được xác định trong hồ sơ thiết kế.
Kết luận
Độ võng sàn không nên được đánh giá bằng một con số đơn lẻ. Muốn biết độ võng sàn cho phép đã được đáp ứng hay chưa, cần xác định đúng nhịp, loại hệ sàn, tải trọng, giai đoạn kiểm tra, điều kiện sử dụng và giới hạn theo tiêu chuẩn áp dụng.
Với các sàn nhịp lớn, sàn phẳng hoặc sàn rỗng, độ võng là một trong những điều kiện cần được kiểm soát ngay từ giai đoạn thiết kế. Đối với sàn NEVO, độ võng sàn cho phép vẫn cần kiểm tra; giảm tự trọng có thể hỗ trợ tối ưu hệ kết cấu, nhưng phương án vẫn phải được kiểm tra đầy đủ về biến dạng, chọc thủng và khả năng sử dụng.
