Sàn NEVO là giải pháp sàn bê tông cốt thép sử dụng hộp tạo rỗng tại các vùng được nghiên cứu phù hợp, hỗ trợ giảm tải trọng bản thân, hạn chế hệ dầm ngang và tạo bề mặt trần phẳng cho công trình.

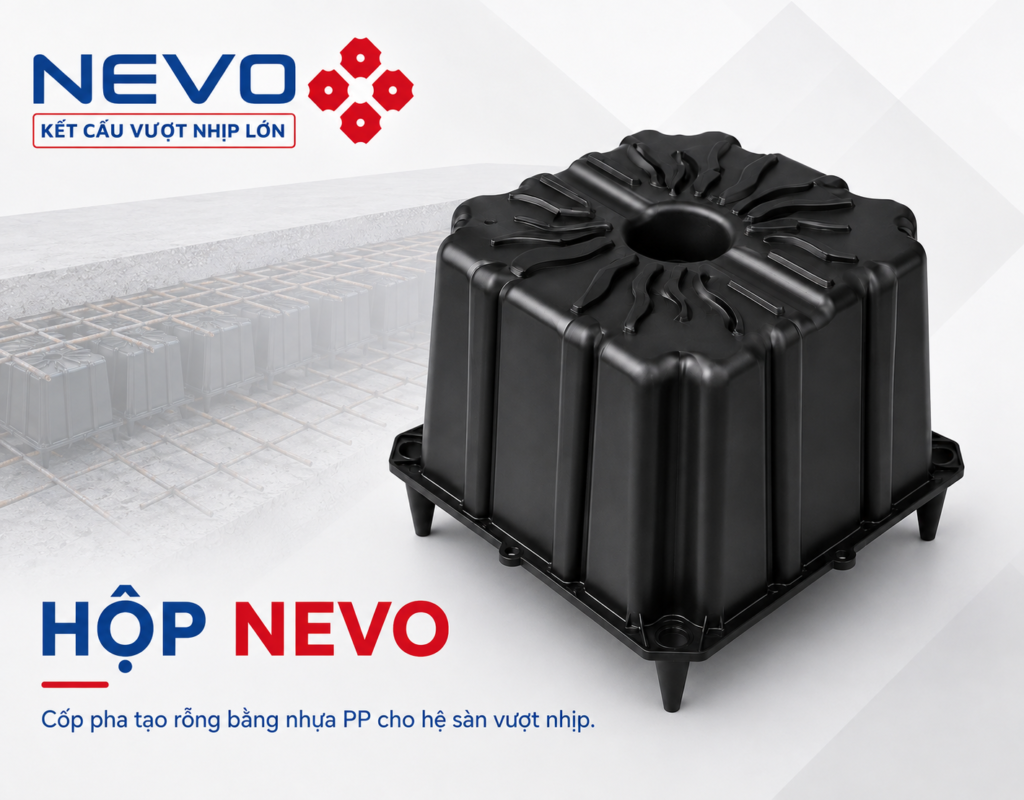

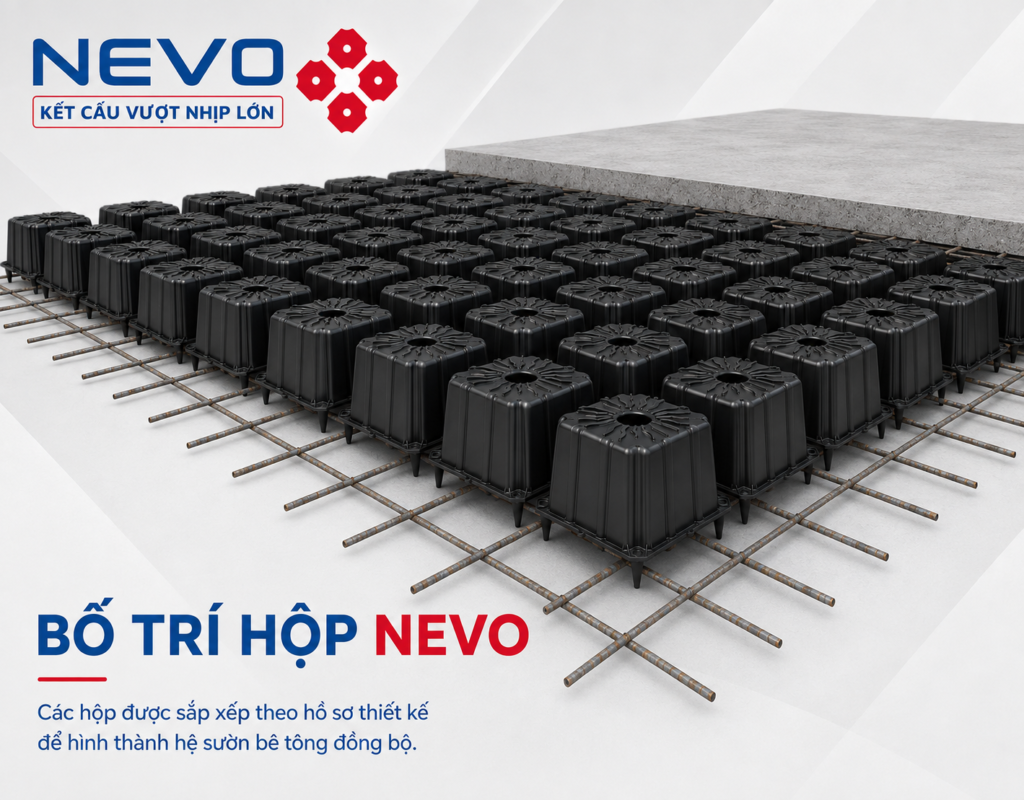

Trên cơ sở tính toán và thiết kế, các hộp NEVO được bố trí tại những vùng phù hợp để thay thế một phần bê tông, từ đó hình thành các vùng rỗng bên trong bản sàn.

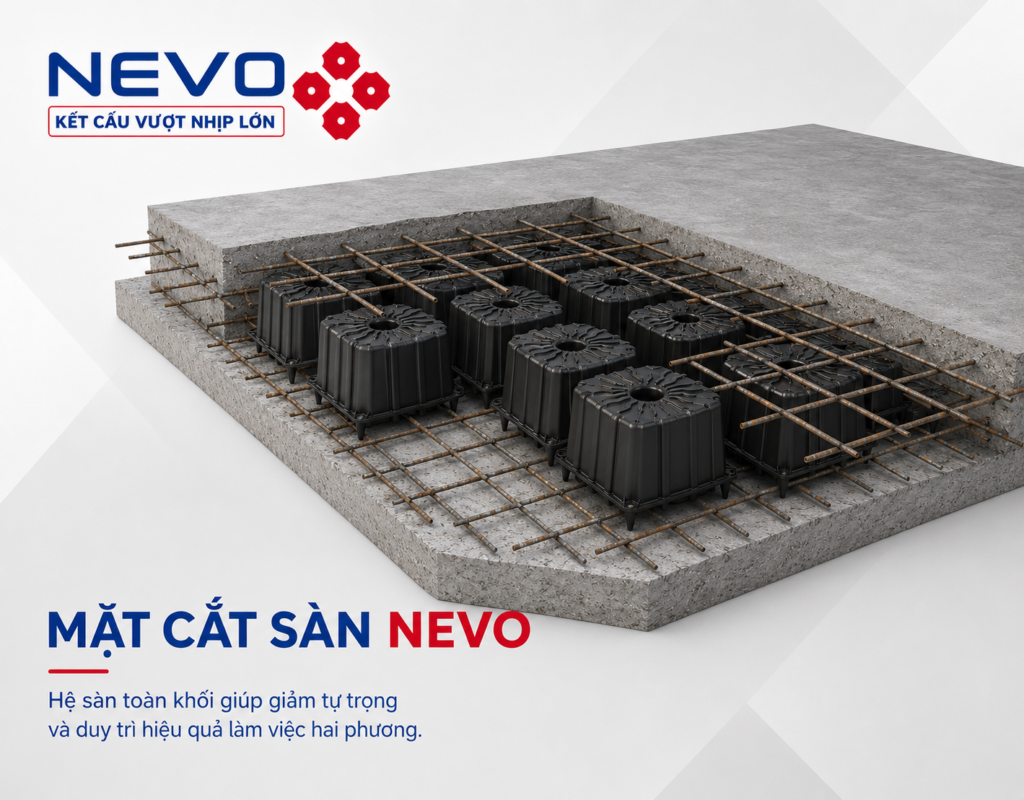

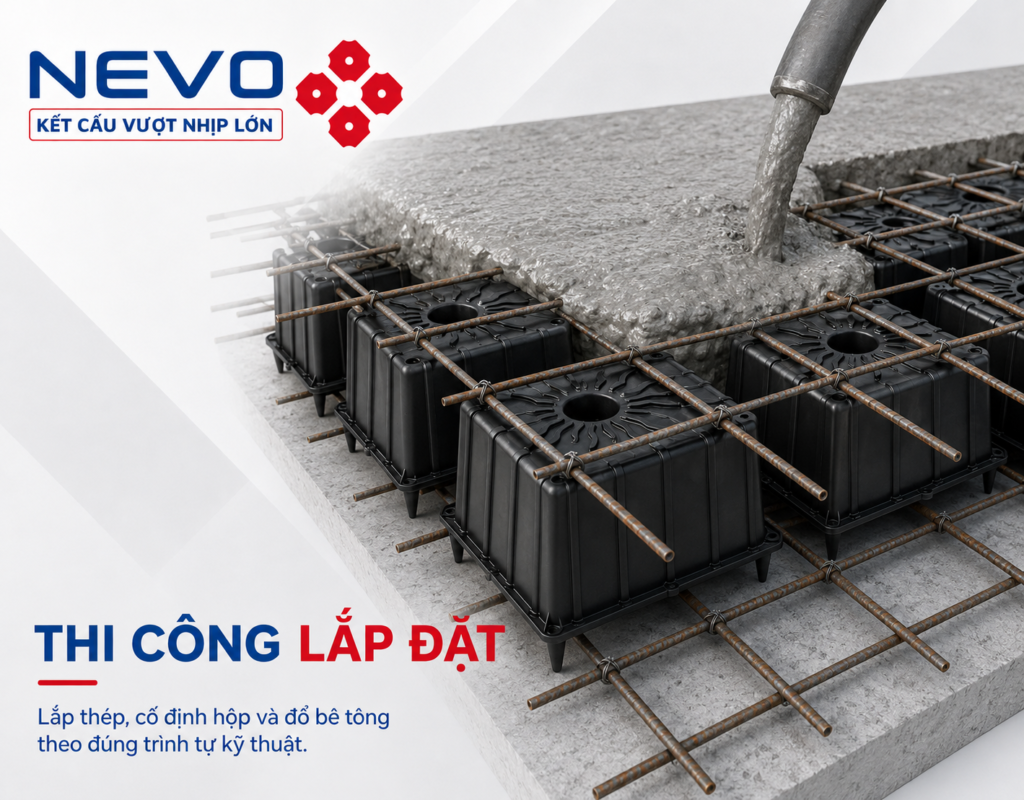

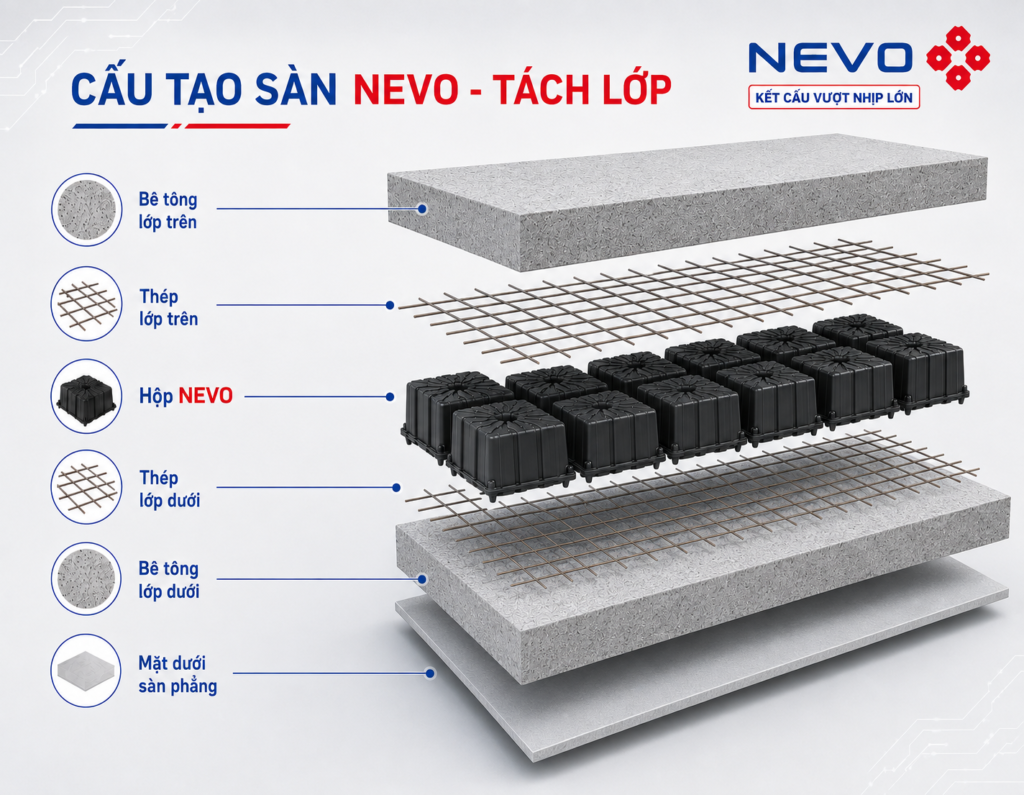

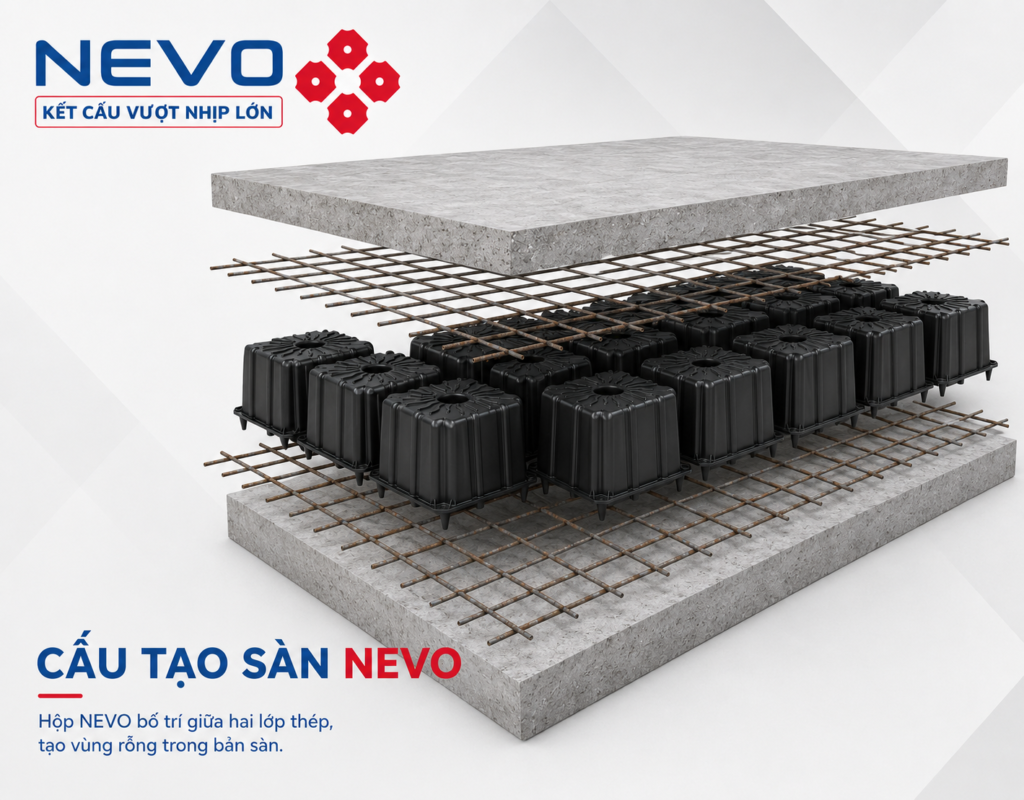

Hộp được bố trí giữa hệ cốt thép lớp trên và lớp dưới. Sau khi hoàn thiện toàn bộ cấu tạo và đổ bê tông, hệ sàn làm việc như một giải pháp kết cấu đồng bộ theo hồ sơ được phát hành.

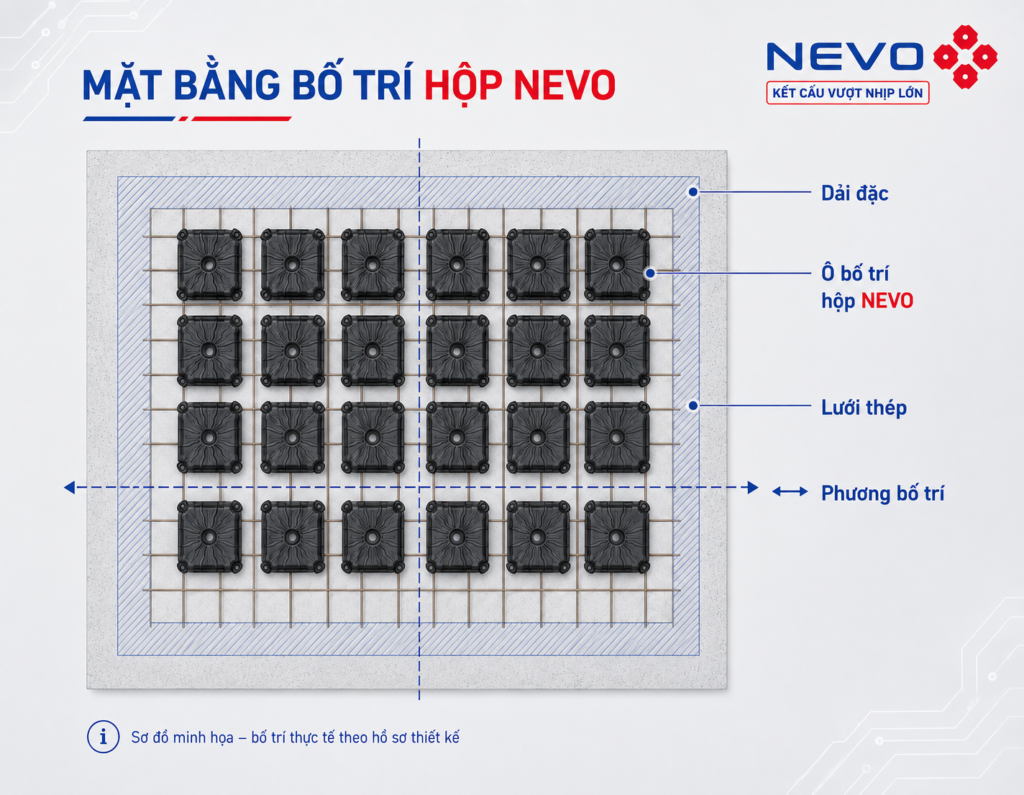

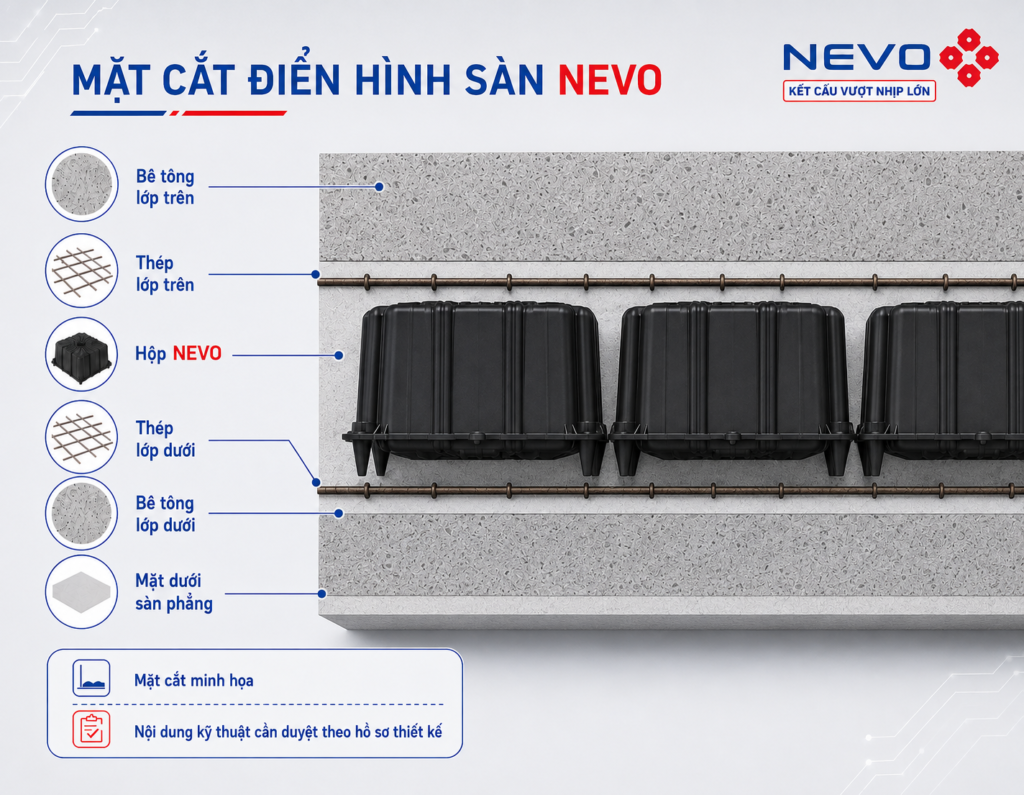

Sơ đồ dưới đây mang tính minh họa để giải thích nguyên lý.
Kích thước, chiều dày, cốt thép, vùng đặc và mật độ hộp phải được xác định trong hồ sơ kỹ thuật của dự án.
Thay thế một phần thể tích bê tông tại vùng được thiết kế phù hợp.
Được xác định theo nhịp, tải trọng, điều kiện biên và hồ sơ kết cấu.
Bố trí tại cột, vách, biên, lỗ mở và các khu vực truyền lực quan trọng.
Giúp kiểm soát vị trí, khoảng cách và cao độ hộp trong quá trình thi công.
Không có một mức hiệu quả cố định cho mọi công trình.
Mỗi lợi ích cần được xem xét cùng tải trọng, lưới cột, kiến trúc, MEP và điều kiện thi công.
Hỗ trợ mở rộng khoảng cách giữa các vị trí đỡ,
giảm sự chia cắt và tạo điều kiện bố trí mặt bằng linh hoạt hơn.
Tạo mặt dưới sàn gọn, thuận lợi cho hoàn thiện trần
và tổ chức không gian nội thất.

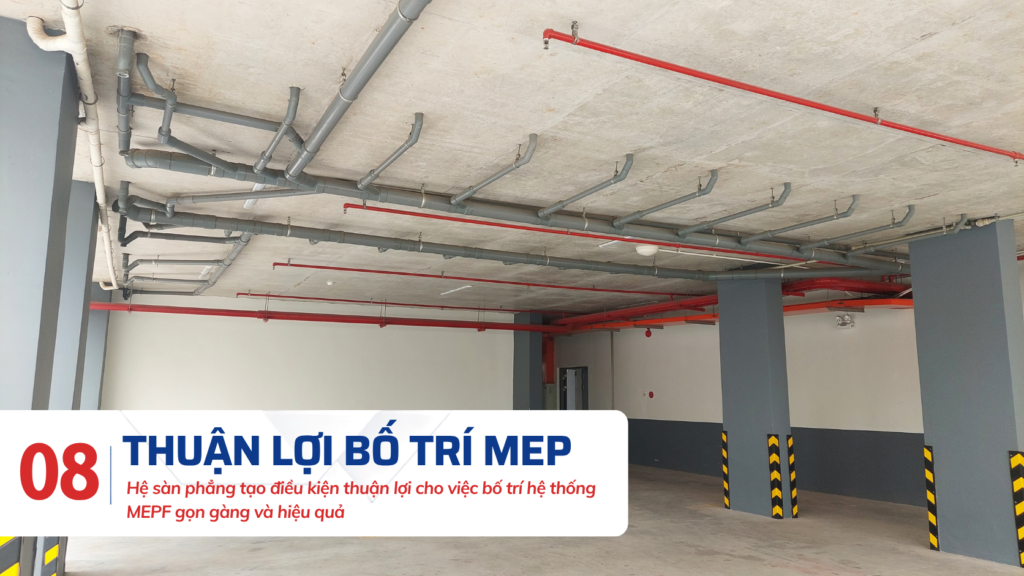

Hỗ trợ tổ chức điện, nước, điều hòa và PCCC
khi được phối hợp từ giai đoạn thiết kế.
Vùng rỗng có thể giúp giảm khối lượng bản sàn
so với phương án bản đặc tương ứng.
Không gian ít bị chia cắt giúp thuận lợi hơn
khi thay đổi bố trí trong quá trình sử dụng.
Được đánh giá đồng thời trên kết cấu, kiến trúc, MEP,
tiến độ, vật tư và giá trị sử dụng lâu dài.
Việc đánh giá phải dựa trên nhịp thực tế giữa các vị trí đỡ
và toàn bộ điều kiện liên quan của dự án.
Khoảng cách thực tế, cột, vách, lõi và điều kiện biên.
Nhà ở, văn phòng, hồ bơi, kho hoặc khu vực đặc biệt.
Số tầng, móng, hệ chịu lực đứng và tổng thể công trình.
Lỗ mở, tuyến kỹ thuật, cốp pha, tiến độ và nhân lực.
Phạm vi thực hiện chi tiết được thống nhất theo từng hợp đồng
và giai đoạn dự án.
Xác định phạm vi, nhu cầu và dữ liệu hiện có.
Phân tích nhịp, tải trọng, lưới cột và công năng.
Xem xét cấu hình sàn, phạm vi bố trí và yêu cầu phối hợp.
Xử lý kết cấu, kiến trúc, MEP, lỗ mở và chi tiết đặc biệt.
Hoàn thiện bố trí hộp, vùng đặc và yêu cầu kỹ thuật.
Cung ứng vật tư, tài liệu và hướng dẫn đội ngũ thi công.
Phối hợp kiểm tra tại các mốc quan trọng theo phạm vi.
Có hệ dầm
Phẳng
Phẳng
Cần phối hợp qua hệ dầm
Thuận lợi
Thuận lợi hơn nhờ mặt dưới sàn phẳng
Tùy phương án
Có thể tăng khi tăng nhịp
Có thể giảm nhờ vùng rỗng
Theo hệ dầm
Phụ thuộc chiều dày và tải trọng
Vượt nhịp lớn khoảng 8–40 m tùy hồ sơ và phương án kết cấu
Thường phụ thuộc lưới cột và hệ dầm
Phụ thuộc phương án kết cấu
Hỗ trợ giảm hoặc hạn chế cột giữa, tăng không gian sử dụng linh hoạt
Phổ biến
Quen thuộc
Cần kiểm soát vị trí hộp, liên kết định vị và chống nổi trong quá trình thi công
Phụ thuộc vật tư và hệ dầm
Có thể tăng khi yêu cầu chiều dày lớn hơn
Hướng đến tối ưu tổng chi phí khi được áp dụng đúng phương án
Thiết kế kết cấu thông thường
Cần kiểm tra chọc thủng và các điều kiện liên quan
Cần đồng bộ bố trí hộp, vùng đặc và giải pháp triển khai theo hồ sơ
Bảng so sánh chỉ mang tính định hướng. Việc lựa chọn phương án cần dựa trên hồ sơ, nhịp, tải trọng, công năng và tính toán cụ thể của từng công trình.
Chỉ cung cấp theo nhu cầu phù hợp của dự án.

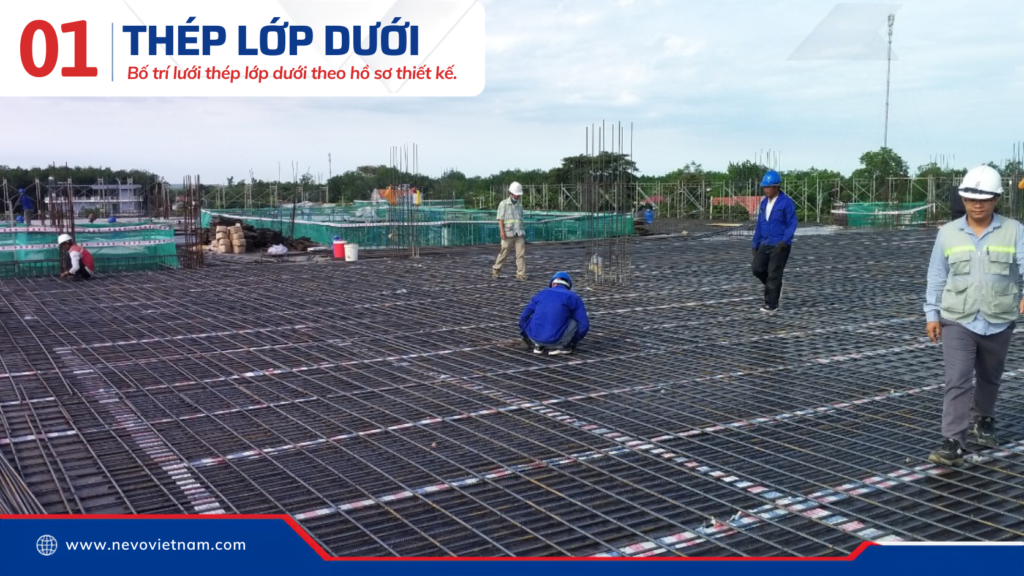

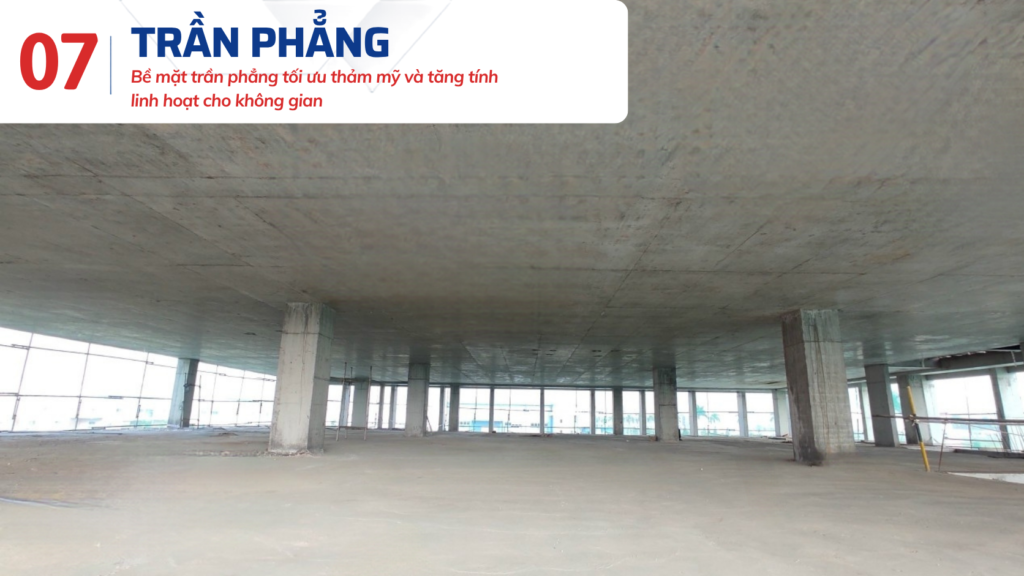

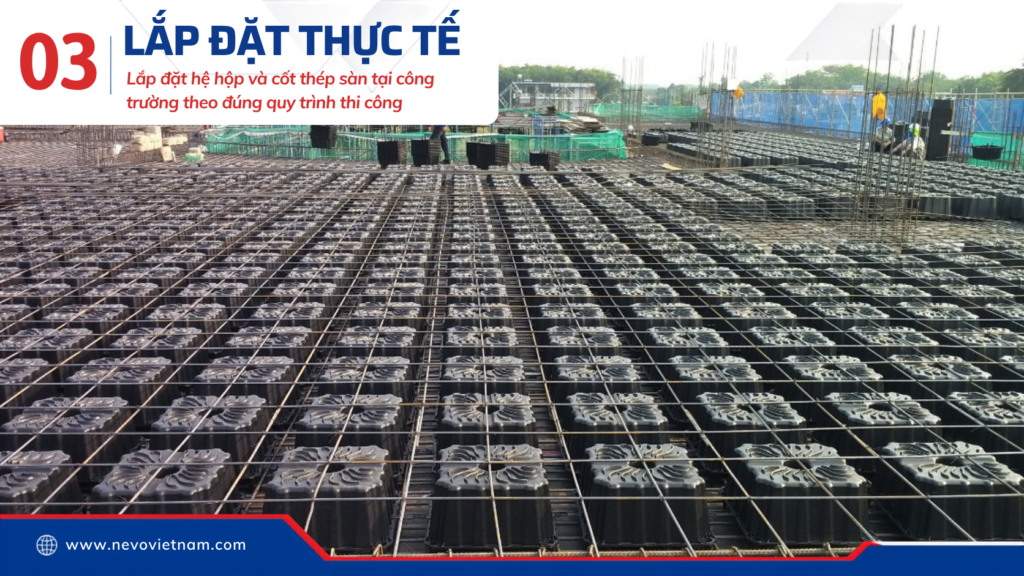

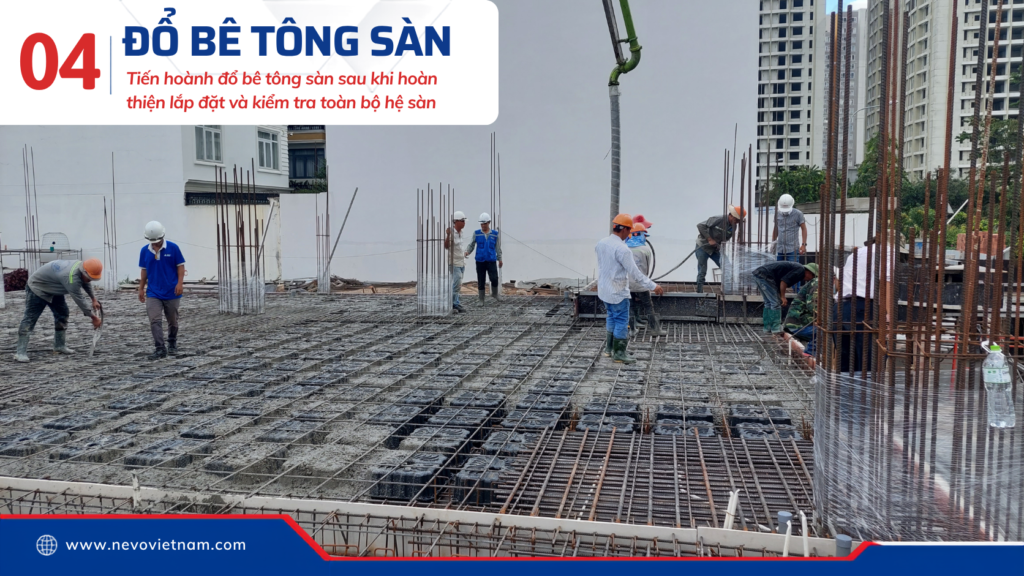

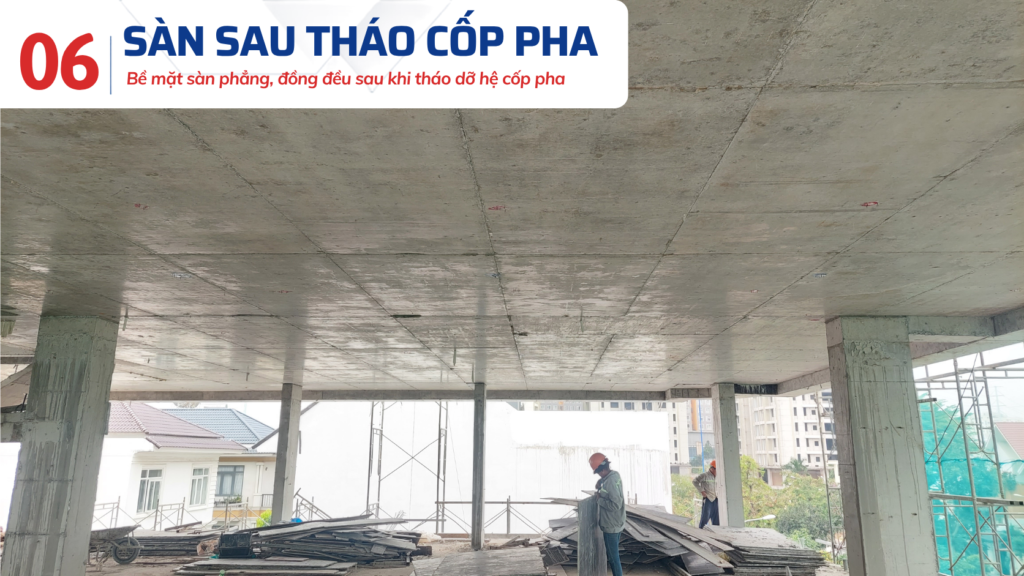

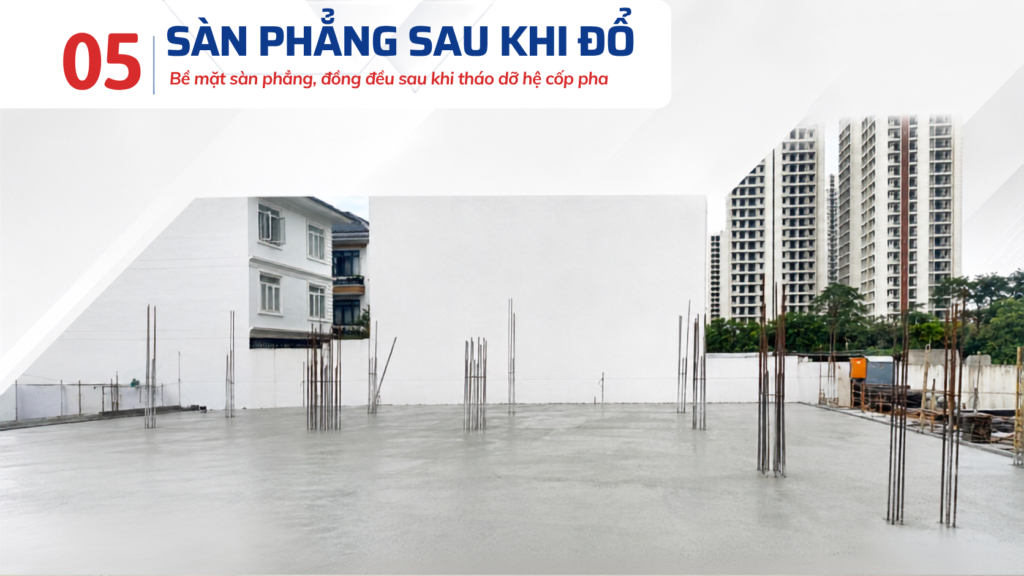

Hình ảnh thực tế tại công trường thể hiện xuyên suốt quá trình lắp đặt Sàn NEVO, kiểm soát kỹ thuật, đổ bê tông đến bề mặt trần phẳng sau khi hoàn thiện.
Kiểm tra độ ổn định, cao độ và điều kiện bề mặt.
Đúng chủng loại, vị trí, nối thép và con kê.
Đúng vùng, khoảng cách và hướng bố trí theo bản vẽ.
Kiểm soát liên kết, định vị và nguy cơ nổi hộp.
Không bố trí hộp sai vào vùng cần giữ đặc.
Kiểm tra thép mũ, thép tăng cường và cao độ.
Kiểm soát trình tự, lưu lượng và thao tác đầm.
Sàn NEVO hướng đến giải pháp sàn phẳng, hạn chế hệ dầm ngang trong phạm vi phù hợp. Cấu hình kết cấu cụ thể vẫn phải được xác định theo hồ sơ, tải trọng, nhịp và điều kiện của từng công trình.
Khả năng vượt nhịp phụ thuộc vào tải trọng, công năng, lưới cột, chiều dày sàn và phương án kết cấu. NEVO có thể nghiên cứu các phương án vượt nhịp khoảng 8–40 m tùy hồ sơ cụ thể.
Có thể xem xét. Khoảng nhịp 8–12 m là phạm vi thường gặp, nhưng việc lựa chọn giải pháp cần đánh giá đồng thời tải trọng, công năng, kiến trúc, MEP và điều kiện thi công.
Có thể nghiên cứu giảm hoặc hạn chế cột giữa để tạo không gian linh hoạt hơn, nhưng không nên hiểu là mọi công trình đều có thể loại bỏ toàn bộ cột giữa. Phương án phải được kiểm tra bằng tính toán kết cấu cụ thể.
Có. Sàn NEVO có thể được nghiên cứu cho nhà ở, biệt thự, căn hộ và nhiều loại công trình khác khi yêu cầu về nhịp, không gian và điều kiện kết cấu phù hợp.
Quy trình thi công cần kiểm soát đúng vị trí hộp, chống xô lệch và chống nổi, vùng đặc, cốt thép, cao độ và trình tự đổ bê tông. Khi hồ sơ và hướng dẫn triển khai rõ ràng, việc thi công có thể được tổ chức theo quy trình kiểm soát cụ thể.
Chi phí không nên xác định chỉ theo giá hộp. Phương án cần được đánh giá tổng thể trên kết cấu, khối lượng bê tông, cốt thép, cốp pha, MEP, tiến độ và hiệu quả sử dụng không gian của công trình.
NEVO có thể phối hợp từ nghiên cứu hồ sơ, bố trí giải pháp, hướng dẫn kỹ thuật đến kiểm tra các mốc quan trọng tại công trường theo phạm vi công việc đã thống nhất.
Gửi mặt bằng, lưới cột và thông tin sơ bộ để đội ngũ NEVO
xem xét nhịp sàn, công năng và các điều kiện kỹ thuật ban đầu.
