Sàn vượt nhịp 8m nên chọn loại nào? So sánh 4 giải pháp

Với nhịp khoảng 8m, công trình có thể nghiên cứu nhiều hệ kết cấu như sàn dầm bê tông cốt thép, sàn phẳng, sàn dự ứng lực hoặc sàn rỗng. Không có một giải pháp tối ưu cho mọi công trình. Việc lựa chọn cần xét đồng thời tải trọng, lưới cột, chiều cao tầng, yêu cầu kiến trúc, hệ MEP, độ võng, chọc thủng, khả năng thi công và chi phí toàn hệ.

Vì vậy, câu hỏi đúng không chỉ là “sàn vượt nhịp 8m làm được không?”, mà là “với công năng và điều kiện cụ thể của công trình này, hệ sàn nào phù hợp nhất?”.

Sàn vượt nhịp 8m có được xem là nhịp lớn không?

Trong nhiều công trình dân dụng thông thường, nhịp khoảng 8m đã đủ lớn để lựa chọn hệ sàn ảnh hưởng rõ đến chiều dày kết cấu, tự trọng, độ võng, chiều cao thông thủy và cách tổ chức hệ MEP. Tuy nhiên, không nên xem 8m là một ranh giới tuyệt đối giữa “nhịp nhỏ” và “nhịp lớn”.

Một mặt bằng 8m × 8m, một mặt bằng 8m × 10m và một dải sàn có nhịp 8m nhưng chỉ làm việc chủ yếu theo một phương là ba bài toán khác nhau. Vì vậy, “nhịp 8m” chỉ là một dữ liệu đầu vào, không phải một phương án kết cấu.

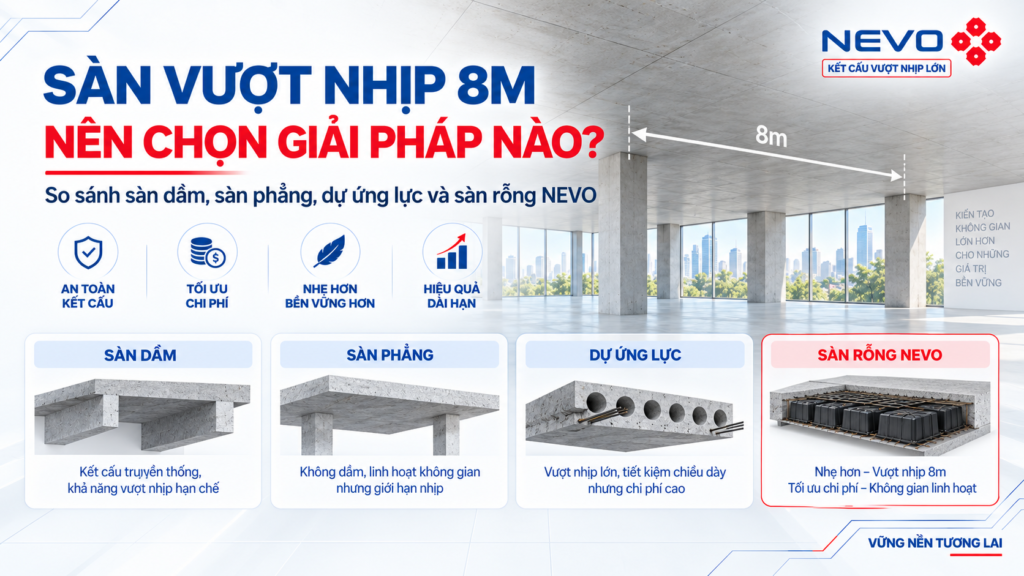

2. Sàn vượt nhịp 8m nên chọn giải pháp nào?

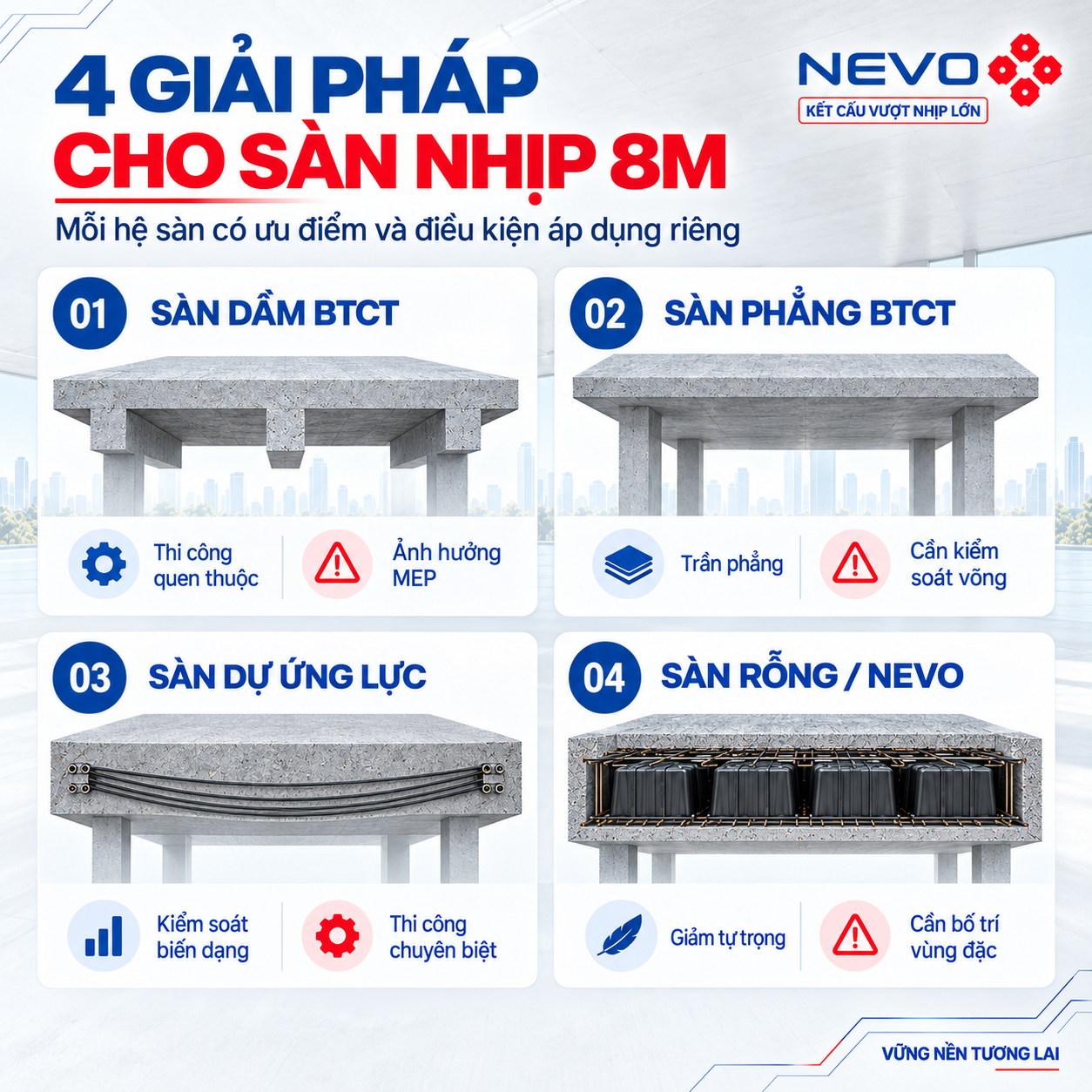

Với sàn vượt nhịp 8m, bốn nhóm giải pháp thường được đưa vào so sánh là sàn dầm bê tông cốt thép, sàn phẳng bê tông cốt thép, sàn dự ứng lực và sàn rỗng. Mỗi giải pháp có ưu điểm, giới hạn và điều kiện áp dụng riêng.

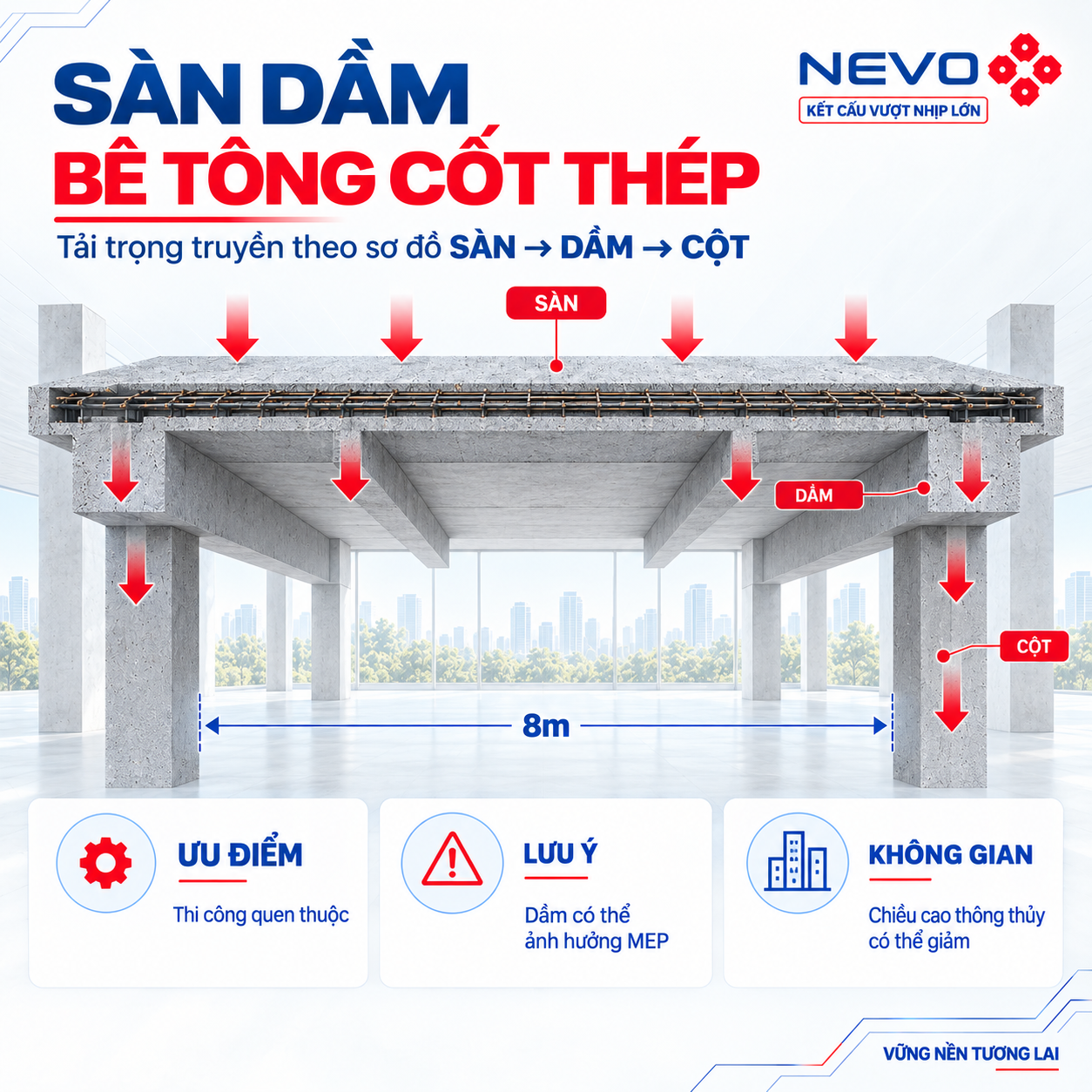

2.1. Sàn dầm bê tông cốt thép

Sàn dầm là hệ kết cấu quen thuộc, trong đó tải trọng từ bản sàn truyền về dầm rồi từ dầm truyền xuống cột hoặc vách. Đây là giải pháp phổ biến vì quy trình tính toán, thi công và kiểm soát chất lượng đã quen thuộc với nhiều đơn vị.

Ưu điểm chính của sàn dầm là hệ truyền lực rõ ràng, dễ tổ chức thi công và phù hợp với nhiều loại công trình. Tuy nhiên, khi nhịp tăng, chiều cao dầm có thể trở thành một yếu tố ảnh hưởng đến kiến trúc và chiều cao thông thủy.

• Phù hợp với nhiều công trình dân dụng thông thường.
• Thi công phổ biến, nhân lực dễ tiếp cận.
• Hệ truyền tải rõ ràng, dễ kiểm soát cấu tạo.
• Dầm có thể làm giảm chiều cao thông thủy và gây xung đột với MEP.
• Mặt trần có thể bị chia cắt nếu yêu cầu kiến trúc cần không gian phẳng, liên tục.

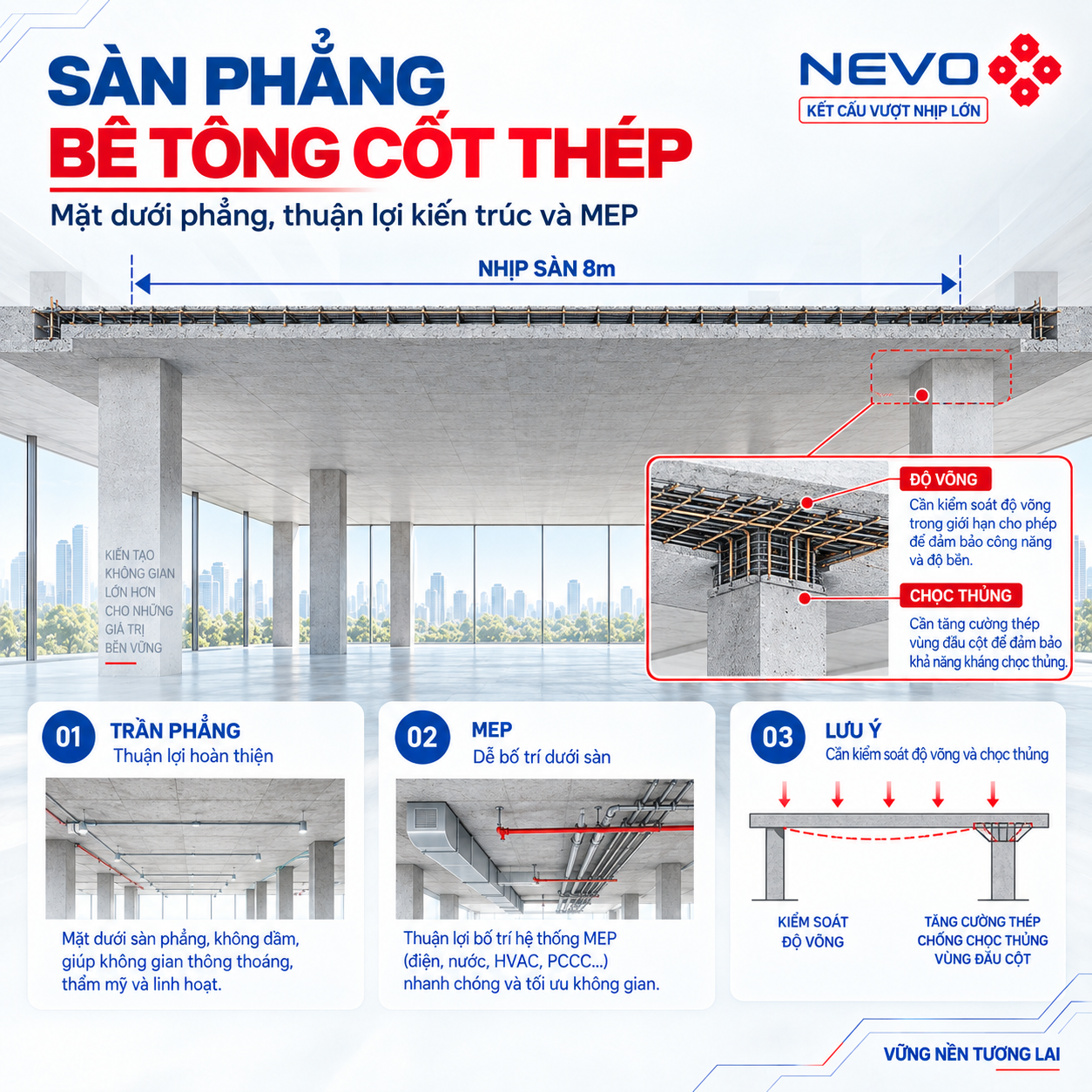

2.2. Sàn phẳng bê tông cốt thép

Sàn phẳng là hệ sàn truyền tải trực tiếp xuống cột hoặc vách mà không cần hệ dầm nổi truyền thống trên toàn bộ mặt bằng. Ưu điểm dễ nhận thấy là mặt dưới sàn phẳng hơn, thuận lợi cho kiến trúc, trần và hệ MEP.

Tuy nhiên, khi bỏ dầm, các vấn đề như độ võng và chọc thủng tại khu vực đầu cột trở nên đặc biệt quan trọng. Vì vậy, không thể đánh giá sàn phẳng chỉ bằng việc “bỏ được dầm”.

• Mặt dưới sàn phẳng, thuận lợi bố trí MEP.
• Có thể hỗ trợ tối ưu chiều cao tầng trong một số phương án.
• Không gian kiến trúc linh hoạt hơn.
• Cần kiểm soát chặt độ võng và chọc thủng.
• Khu vực quanh cột có thể cần cấu tạo hoặc vùng bê tông đặc phù hợp.

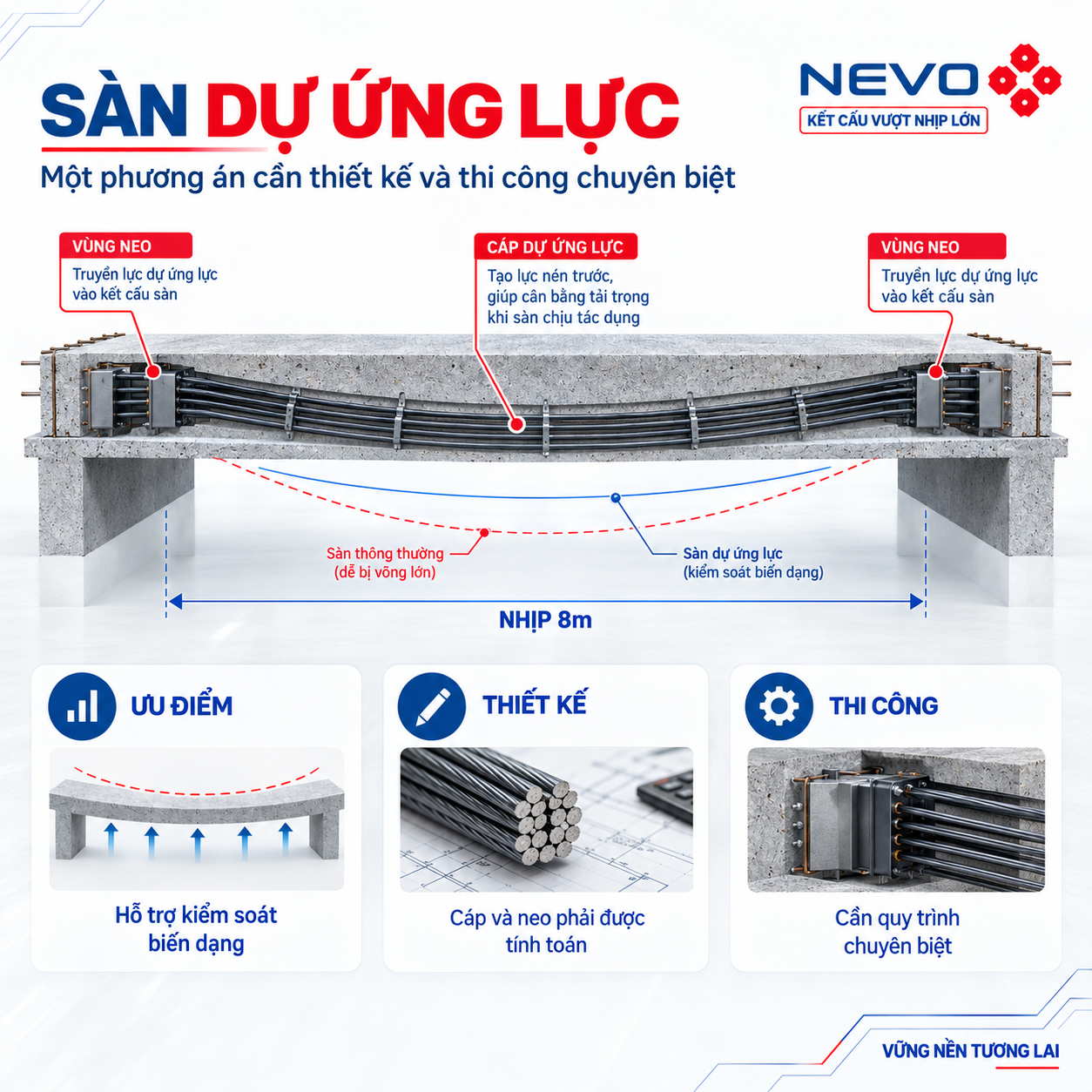

2.3. Sàn dự ứng lực

Sàn dự ứng lực là một giải pháp có thể được nghiên cứu khi công trình cần nhịp lớn, kiểm soát biến dạng hoặc tối ưu chiều cao kết cấu. Cáp dự ứng lực tạo trạng thái ứng suất có lợi trong kết cấu, từ đó hỗ trợ khả năng làm việc của bản sàn.

Đây là hệ có tính chuyên biệt cao hơn về thiết kế, vật tư, thi công và kiểm soát chất lượng. Việc lựa chọn cần xem xét quy mô dự án, năng lực đơn vị thi công, yêu cầu tiến độ và điều kiện bảo trì, cải tạo sau này.

• Phù hợp với một số bài toán nhịp lớn và yêu cầu kiểm soát biến dạng.
• Có thể hỗ trợ tối ưu chiều cao kết cấu.
• Thiết kế và thi công chuyên biệt.
• Yêu cầu kiểm soát chặt cáp, neo, quy trình căng và nghiệm thu.

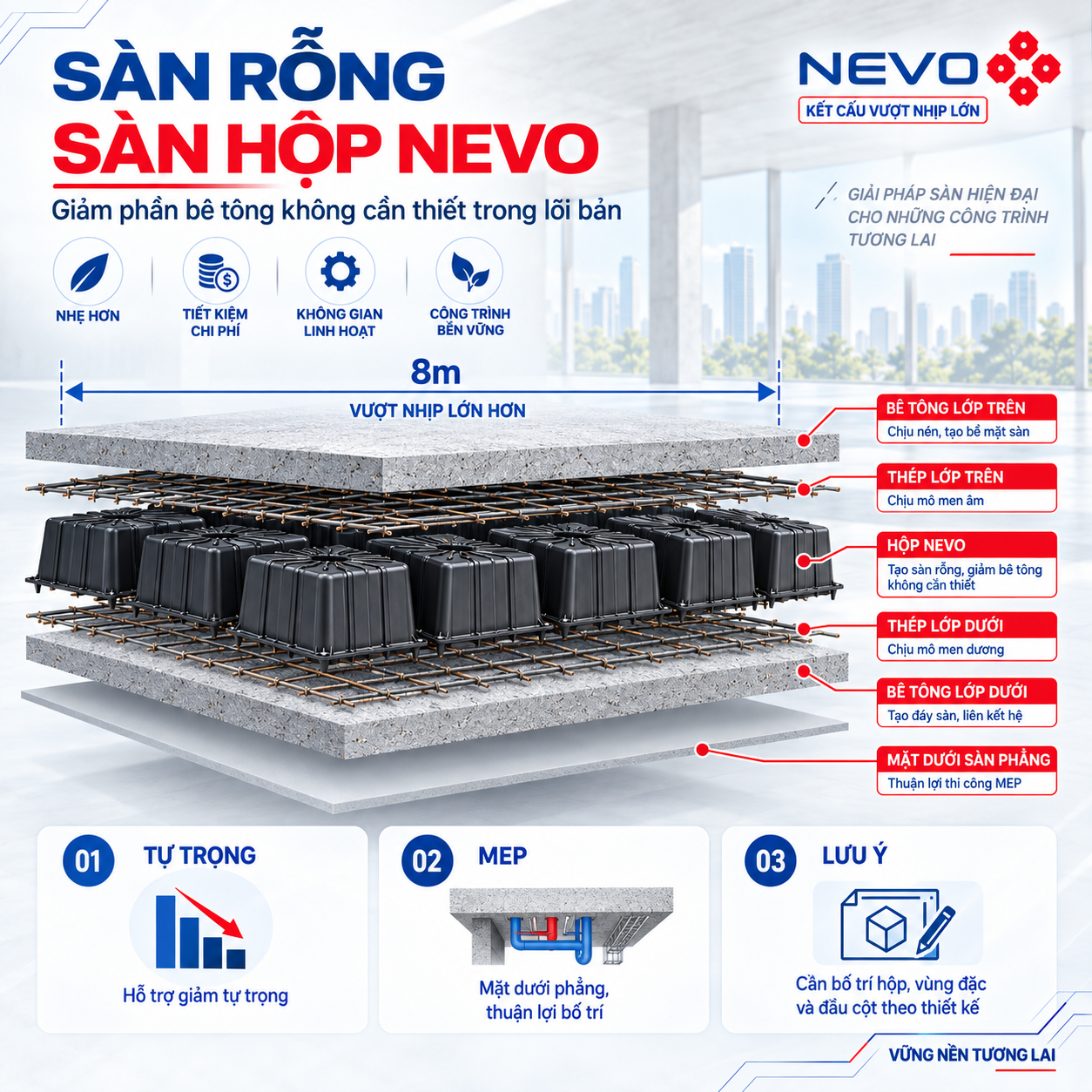

2.4. Sàn rỗng / sàn hộp NEVO

Sàn rỗng là hướng giải quyết bài toán tự trọng bằng cách tạo các vùng rỗng bên trong bản sàn tại những vị trí được thiết kế cho phép. Với sàn hộp NEVO, các hộp tạo rỗng được bố trí theo bản vẽ kết cấu nhằm giảm phần bê tông không cần thiết trong lõi bản, trong khi hệ bê tông cốt thép vẫn được tính toán để đảm bảo khả năng chịu lực và sử dụng theo tiêu chuẩn thiết kế áp dụng, tham khảo hệ thống Eurocodes của Ủy ban châu Âu.

Điểm cần hiểu đúng là hộp NEVO không phải cấu kiện chịu lực chính. Giá trị của giải pháp nằm ở toàn bộ phương án kết cấu: chiều dày sàn, vùng bê tông đặc, bố trí cốt thép, vị trí hộp, lỗ mở MEP, kiểm soát chọc thủng và quy trình thi công.

• Giảm phần bê tông không cần thiết trong bản theo thiết kế.
• Hỗ trợ giảm tự trọng của hệ sàn.
• Mặt dưới sàn phẳng, thuận lợi cho kiến trúc và MEP.
• Cần thiết kế vị trí hộp, vùng đặc và cấu tạo đầu cột rõ ràng.
• Cần chuyển giao kỹ thuật và kiểm tra hiện trường trước khi đổ bê tông.

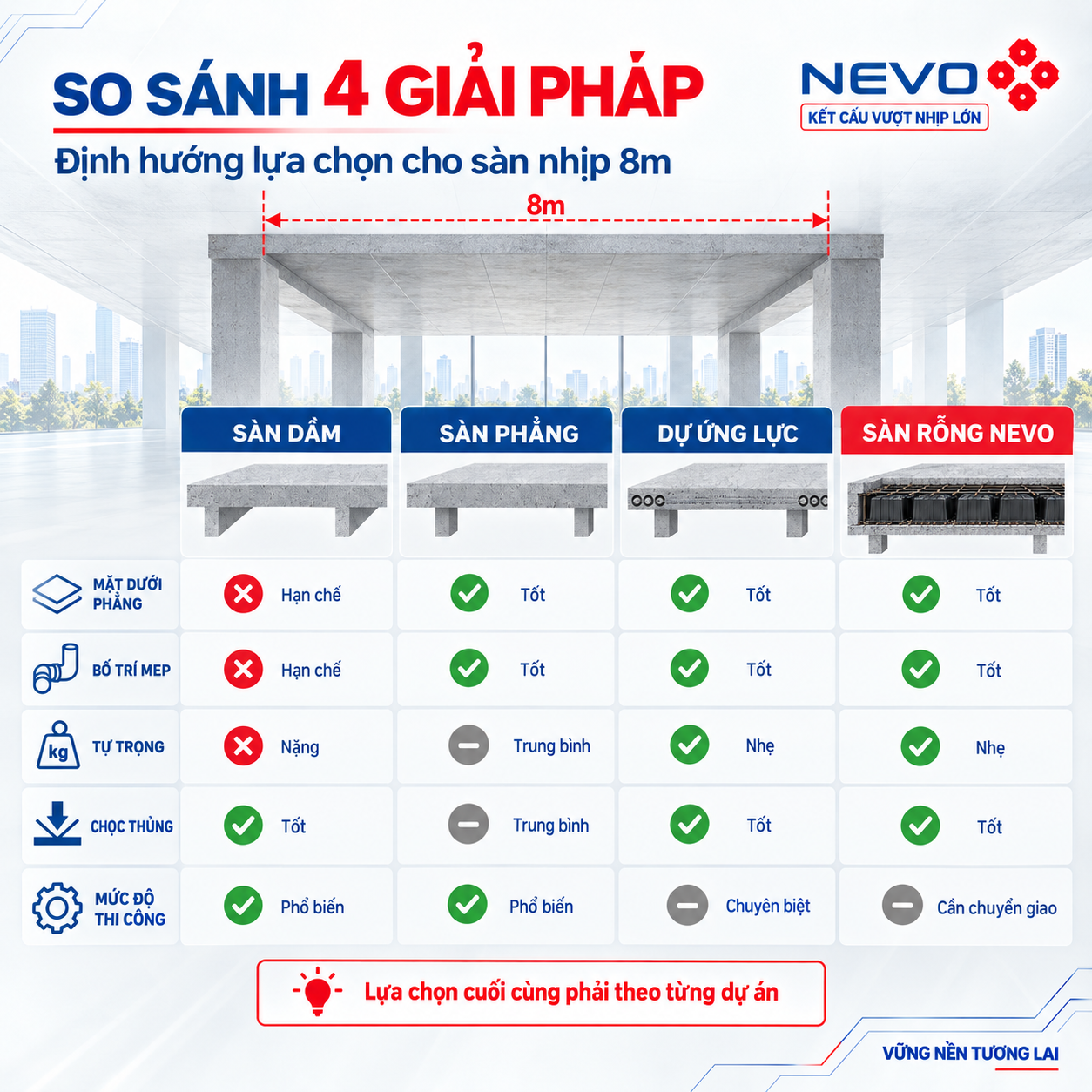

So sánh 4 giải pháp cho sàn vượt nhịp 8m

Bảng trên chỉ mang tính định hướng so sánh. Không nên chọn hệ sàn chỉ bằng một tiêu chí riêng lẻ như “ít bê tông hơn”, “ít dầm hơn” hay “thi công quen hơn”. Phương án phù hợp phải được đánh giá trên toàn bộ vòng đời và điều kiện cụ thể của công trình.

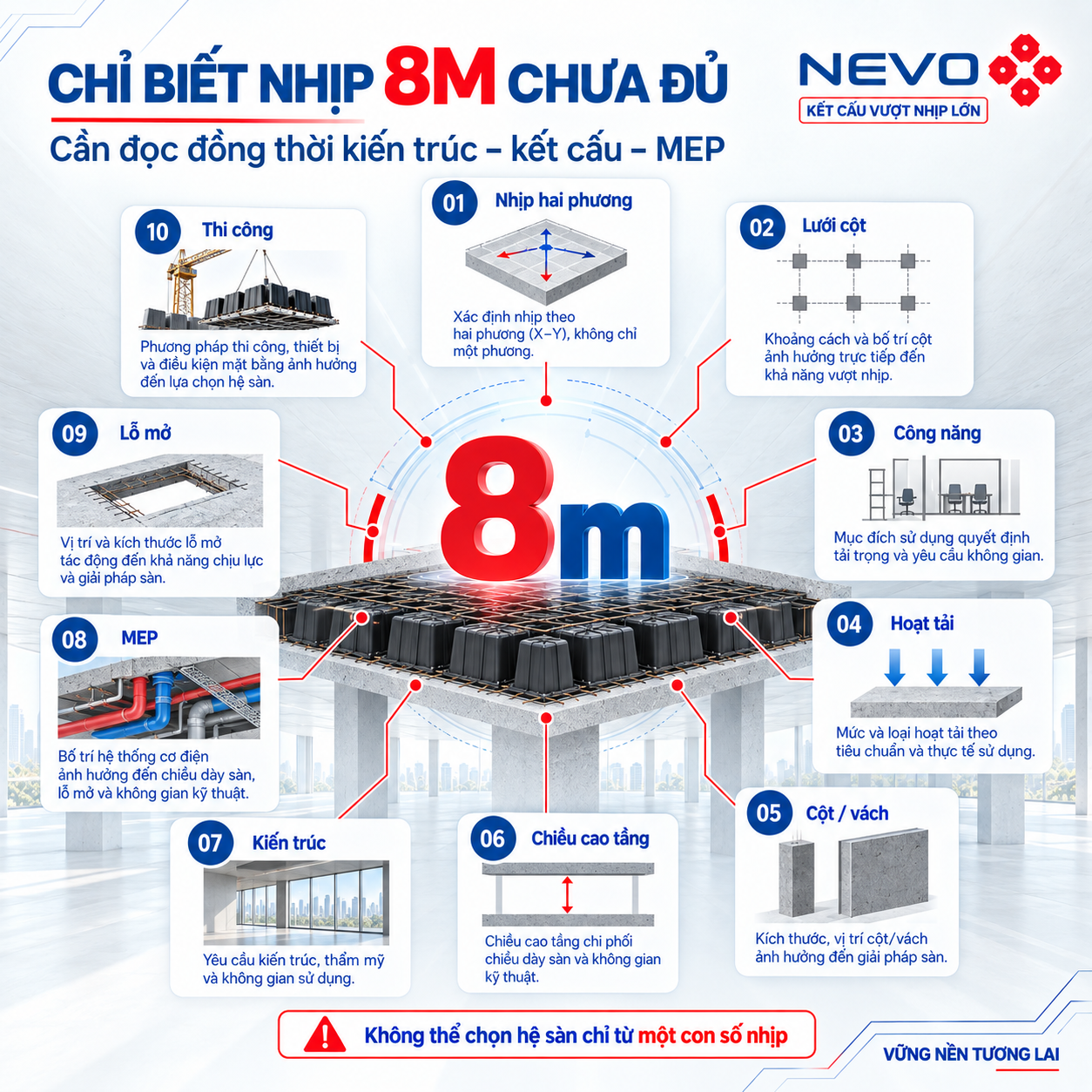

Chỉ biết sàn vượt nhịp 8m có đủ để chọn hệ sàn không?

Không. Chỉ biết một con số 8m là chưa đủ để xác định hệ sàn, chiều dày hoặc cấu hình kết cấu. Trước khi lựa chọn, kỹ sư cần tối thiểu các nhóm thông tin sau:

• Nhịp theo cả hai phương.
• Lưới cột và vị trí vách.
• Công năng sử dụng của từng tầng.
• Hoạt tải và tải trọng đặc biệt.
• Kích thước cột, vách và sơ đồ truyền lực.
• Chiều cao tầng và yêu cầu chiều cao thông thủy.
• Yêu cầu kiến trúc, trần và hoàn thiện.
• Hệ MEP và các tuyến kỹ thuật chính.
• Lỗ thang, lỗ kỹ thuật, khu vực mở lớn.
• Điều kiện thi công, tiến độ và biện pháp chống đỡ.

Vì vậy, khi nhận mặt bằng sàn vượt nhịp 8m, công việc đầu tiên không phải chọn ngay loại hộp hay chiều dày sàn, mà là đọc toàn bộ bài toán kiến trúc - kết cấu - MEP của dự án.

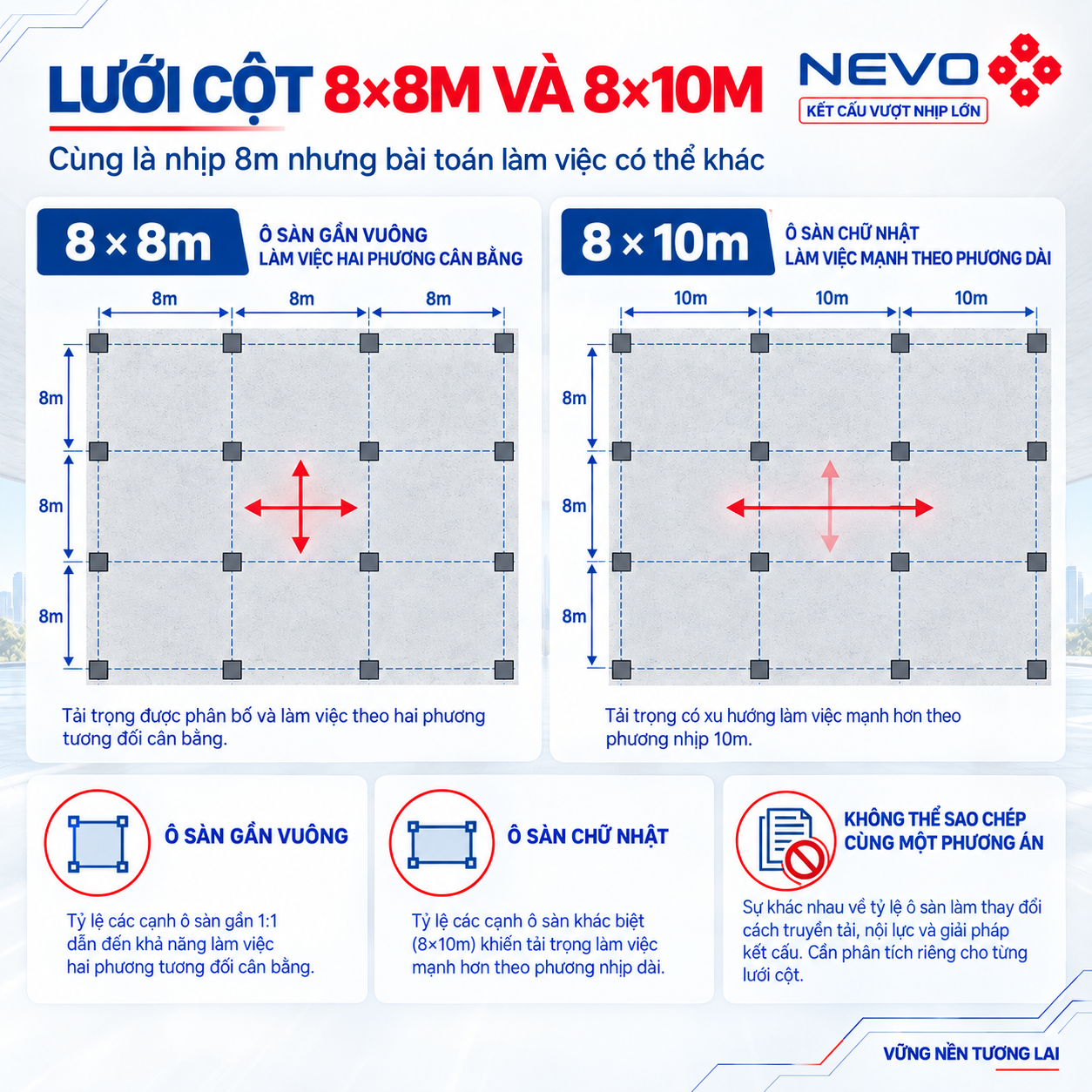

Lưới cột sàn vượt nhịp 8m: 8m × 8m và 8m × 10m

5.1. Trường hợp lưới cột 8m × 8m

Với lưới cột gần vuông 8m × 8m, bản sàn có thể có xu hướng làm việc theo hai phương tương đối cân bằng hơn, tùy vị trí cột, vách, biên và điều kiện liên kết. Đây là trường hợp thường gặp trong các mặt bằng cần không gian mở.

5.2. Trường hợp lưới cột 8m × 10m

Khi một phương tăng lên 10m, tỷ lệ hình học của ô sàn thay đổi và cách phân phối nội lực cũng có thể thay đổi. Không thể lấy nguyên phương án của ô 8m × 8m áp dụng sang 8m × 10m chỉ vì một cạnh vẫn là 8m.

Đây là lý do sàn vượt nhịp 8m không nên được dùng như một thông số duy nhất để báo chiều dày, số lượng hộp hoặc đơn giá hệ sàn.

Sàn vượt nhịp 8m nên dày bao nhiêu?

Không thể xác định chiều dày sàn chỉ từ yêu cầu sàn vượt nhịp 8m. Chiều dày phụ thuộc vào hệ sàn, tải trọng, lưới cột, vật liệu, điều kiện độ võng, chọc thủng, cấu tạo và yêu cầu sử dụng.

Hai công trình cùng yêu cầu sàn vượt nhịp 8m nhưng khác công năng có thể cần chiều dày hoặc hệ kết cấu khác nhau. Vì vậy, mọi con số “chiều dày tiêu chuẩn cho sàn vượt nhịp 8m” chỉ nên xem là tham khảo sơ bộ và không thay thế tính toán thiết kế.

Chủ đề này nên được tách thành một bài chuyên sâu riêng: “Nhịp sàn 8m nên dày bao nhiêu? Cách xác định chiều dày sơ bộ”.

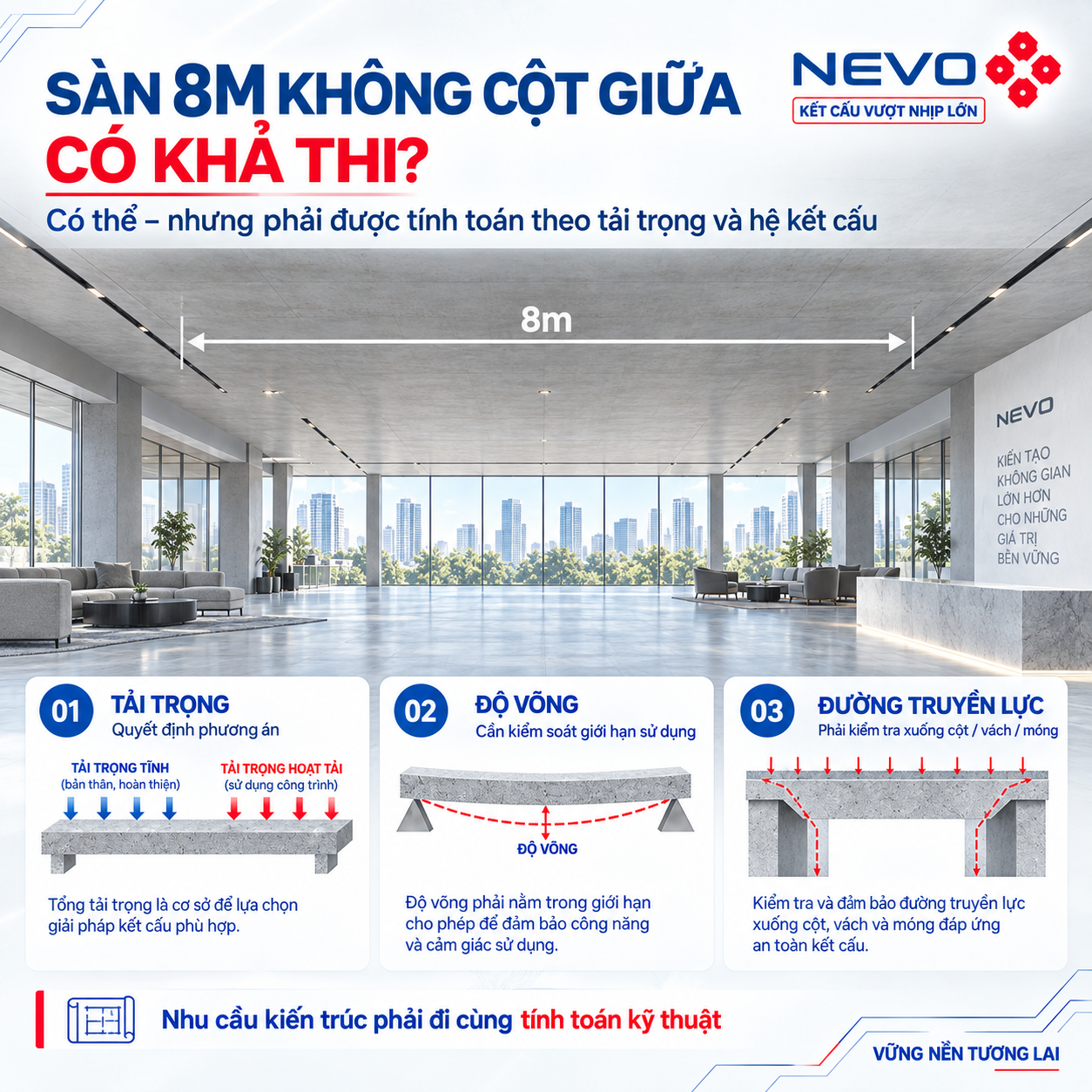

Sàn vượt nhịp 8m không cột giữa có khả thi không?

Có thể khả thi, nhưng việc bỏ cột giữa làm tăng nhịp làm việc của hệ sàn và kéo theo yêu cầu cao hơn về khả năng chịu lực, độ cứng, độ võng và đường truyền tải xuống cột, vách, móng.

Nếu công trình cần mặt bằng mở, trần phẳng hoặc hạn chế cột giữa, kỹ sư có thể đưa sàn phẳng, sàn dự ứng lực hoặc sàn rỗng NEVO vào so sánh. Tuy nhiên, phương án cuối cùng vẫn phải dựa trên tính toán chứ không chỉ theo nhu cầu kiến trúc.

Khi nào nên nghiên cứu sàn NEVO cho sàn vượt nhịp 8m?

Sàn NEVO đáng được đưa vào phương án so sánh khi công trình có một hoặc nhiều yêu cầu sau:

• Cần không gian kiến trúc mở và hạn chế cột.
• Muốn mặt dưới sàn phẳng để thuận lợi hoàn thiện.
• Hệ MEP phức tạp, cần giảm xung đột với dầm.
• Cần nghiên cứu giảm tự trọng hệ sàn.
• Chiều cao tầng hoặc chiều cao thông thủy cần được tối ưu.
• Lưới cột tương đối lớn.
• Muốn phối hợp kiến trúc - kết cấu - MEP ngay từ giai đoạn thiết kế.

Điều này không có nghĩa mọi công trình sàn vượt nhịp 8m đều cần NEVO. Với một số dự án, sàn dầm truyền thống vẫn có thể là phương án hợp lý hơn. Giá trị của quá trình thiết kế nằm ở việc so sánh đúng các phương án trước khi quyết định.

Giá trị của NEVO trong giải pháp sàn vượt nhịp 8m

Một sai lầm phổ biến là xem sàn NEVO như việc mua một loại hộp rồi đặt vào bản sàn. Trên thực tế, một hệ sàn cần được triển khai theo chuỗi kỹ thuật đầy đủ:

• Tiếp nhận hồ sơ kiến trúc và kết cấu.
• Phân tích nhịp, tải trọng, lưới cột và công năng.
• Lựa chọn chiều dày và phương án kết cấu.
• Xác định vùng bê tông đặc và vùng bố trí hộp.
• Phối hợp lỗ mở và hệ MEP.
• Triển khai bản vẽ bố trí hộp và cấu tạo liên quan.
• Hướng dẫn thi công và biện pháp chống nổi hộp.
• Kiểm tra hiện trường trước khi đổ bê tông.
• Nghiệm thu và hỗ trợ kỹ thuật theo phạm vi chuyển giao.

Do đó, cùng xử lý sàn vượt nhịp 8m bằng một loại hộp nhưng nếu thiếu thiết kế, bố trí và kiểm soát thi công, kết quả không thể được xem là tương đương với một giải pháp sàn được chuyển giao đồng bộ.

Những sai lầm thường gặp khi chọn sàn vượt nhịp 8m

• Chọn hệ sàn chỉ vì thấy một công trình khác đã sử dụng.
• Hỏi chiều dày trước khi xác định tải trọng và lưới cột.
• Chỉ so sánh đơn giá vật tư mà bỏ qua chi phí toàn hệ.
• Bỏ qua ảnh hưởng của dầm đến MEP và chiều cao tầng.
• Cho rằng càng nhiều vùng rỗng hoặc càng nhiều hộp càng tốt.
• Tự ý thay đổi kích thước hộp hoặc vị trí hộp ngoài công trường.
• Không kiểm tra kỹ vùng đầu cột, lỗ mở và vị trí MEP trước khi đổ bê tông.

Một phương án tốt phải giải quyết đồng thời yêu cầu chịu lực, sử dụng, kiến trúc và thi công, chứ không chỉ tối ưu một chỉ tiêu đơn lẻ.

Câu hỏi thường gặp về sàn vượt nhịp 8m

Sàn vượt nhịp 8m có cần dầm không?

Không nhất thiết. Tùy công năng và điều kiện thiết kế, có thể nghiên cứu sàn dầm, sàn phẳng, sàn dự ứng lực hoặc sàn rỗng.

Sàn vượt nhịp 8m không cột giữa có làm được không?

Có thể. Tuy nhiên cần kiểm tra đầy đủ tải trọng, độ cứng, độ võng, chọc thủng và hệ truyền tải.

Sàn vượt nhịp 8m nên dày bao nhiêu?

Không thể xác định chỉ từ nhịp. Chiều dày phải được tính theo hệ sàn, tải trọng, lưới cột, vật liệu và điều kiện sử dụng.

Sàn vượt nhịp 8m nên dùng sàn phẳng hay sàn dầm?

Cần so sánh theo kiến trúc, MEP, chiều cao tầng, tải trọng, điều kiện thi công và chi phí toàn hệ.

Sàn NEVO có phù hợp sàn vượt nhịp 8m không?

Có thể là một phương án để nghiên cứu, đặc biệt khi công trình cần mặt dưới phẳng, giảm tự trọng hoặc không gian mở. Cấu hình phải được thiết kế theo từng dự án.

Sàn vượt nhịp 8m dùng càng nhiều hộp NEVO càng tốt không?

Không. Số lượng, kích thước và vị trí hộp phải theo phương án kết cấu; khu vực đầu cột hoặc vùng đặc có thể không bố trí hộp.

Sàn vượt nhịp 8m có thể sao chép bố trí hộp không?

Không nên. Mỗi công trình có lưới cột, tải trọng, chiều dày, MEP và điều kiện thi công khác nhau.

Kết luận về sàn vượt nhịp 8m

Với sàn vượt nhịp 8m, không có một hệ kết cấu duy nhất tốt nhất cho mọi công trình. Sàn dầm, sàn phẳng, dự ứng lực và sàn rỗng đều có thể là phương án hợp lý nếu được đặt đúng vào điều kiện sử dụng của dự án.

Điều quan trọng là phải đánh giá đồng thời nhịp, tải trọng, lưới cột, chiều cao tầng, MEP, độ võng, chọc thủng, thi công và chi phí toàn hệ. Đối với những dự án cần mặt bằng mở, trần phẳng hoặc giảm tự trọng, sàn rỗng NEVO có thể được đưa vào nghiên cứu như một phương án kỹ thuật thay vì chỉ được nhìn nhận như một loại vật tư hộp.
