Nhịp sàn 8m dày bao nhiêu? Không có một con số dùng chung cho mọi công trình. Bài viết phân tích các yếu tố kỹ thuật để lựa chọn chiều dày sơ bộ và so sánh các hệ sàn.
Không có một chiều dày cố định cho mọi sàn nhịp 8m. Chiều dày sàn phụ thuộc vào loại hệ kết cấu, tải trọng, lưới cột, điều kiện liên kết, vật liệu, độ võng, rung động, chọc thủng và yêu cầu kiến trúc - MEP. Vì thế, nhịp sàn 8m dày bao nhiêu phải xét trên hồ sơ cụ thể. Hai công trình cùng nhịp 8m nhưng khác công năng hoặc khác hệ sàn có thể cần chiều dày hoàn toàn khác nhau.
Vì vậy, câu hỏi “sàn 8m dày bao nhiêu?” chỉ nên được dùng để bắt đầu quá trình lựa chọn phương án. Chiều dày cuối cùng phải được xác định bằng tính toán kết cấu và kiểm tra điều kiện sử dụng của công trình.
Vì sao không thể nói “nhịp 8m thì sàn dày X cm”?
Để trả lời nhịp sàn 8m dày bao nhiêu, chiều dài nhịp chỉ là một trong nhiều dữ liệu đầu vào của bài toán chiều dày sàn. Cùng một nhịp 8m nhưng tải trọng, lưới cột, hệ kết cấu, vị trí tường, thiết bị và yêu cầu kiến trúc khác nhau sẽ làm thay đổi phương án thiết kế.
Ví dụ, một sàn văn phòng lưới cột 8m × 8m có điều kiện làm việc khác với một sàn showroom cũng có nhịp 8m nhưng có tải thiết bị, tường ngăn hoặc yêu cầu không gian mở lớn hơn. Do đó, không nên lấy chiều dày của một công trình đã làm rồi áp trực tiếp cho công trình khác.

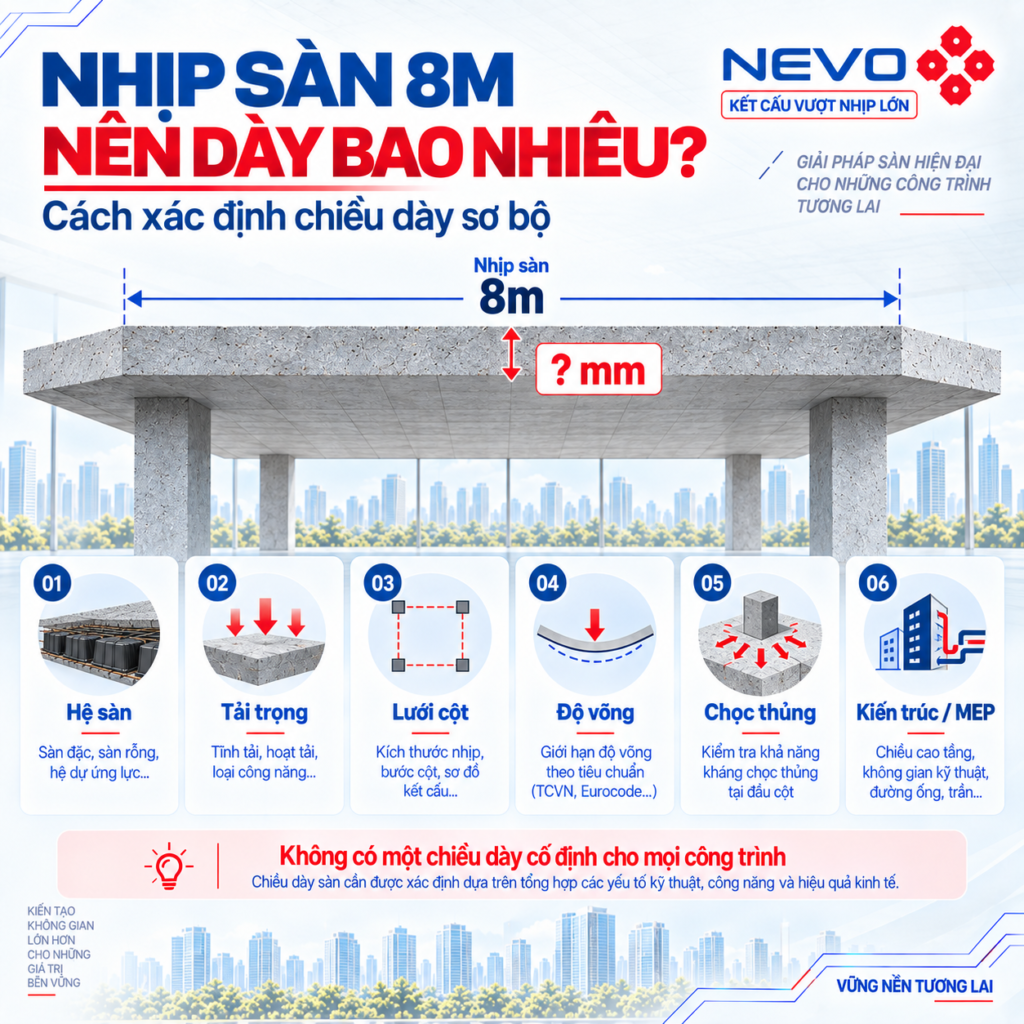

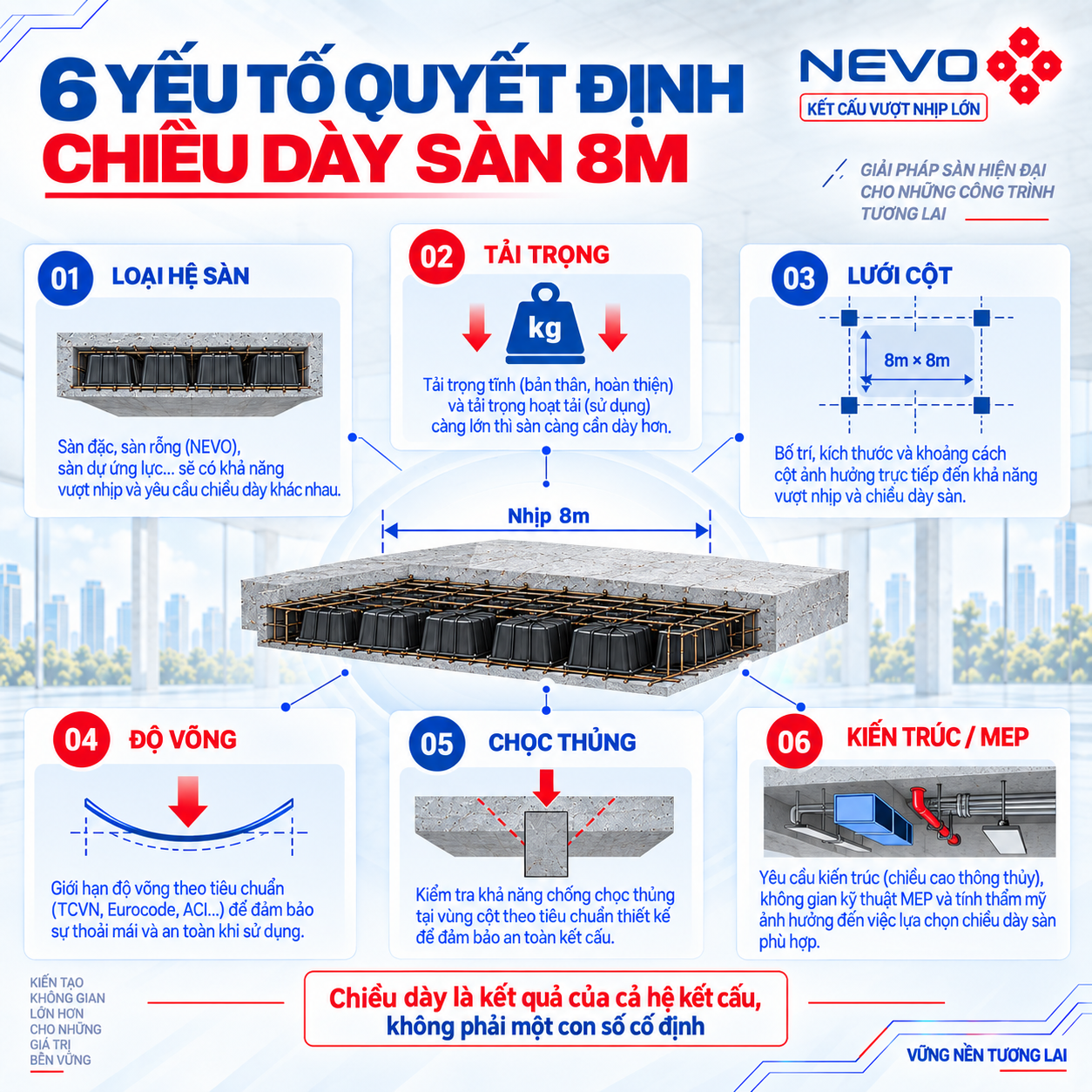

Nhịp sàn 8m dày bao nhiêu? 6 yếu tố quyết định

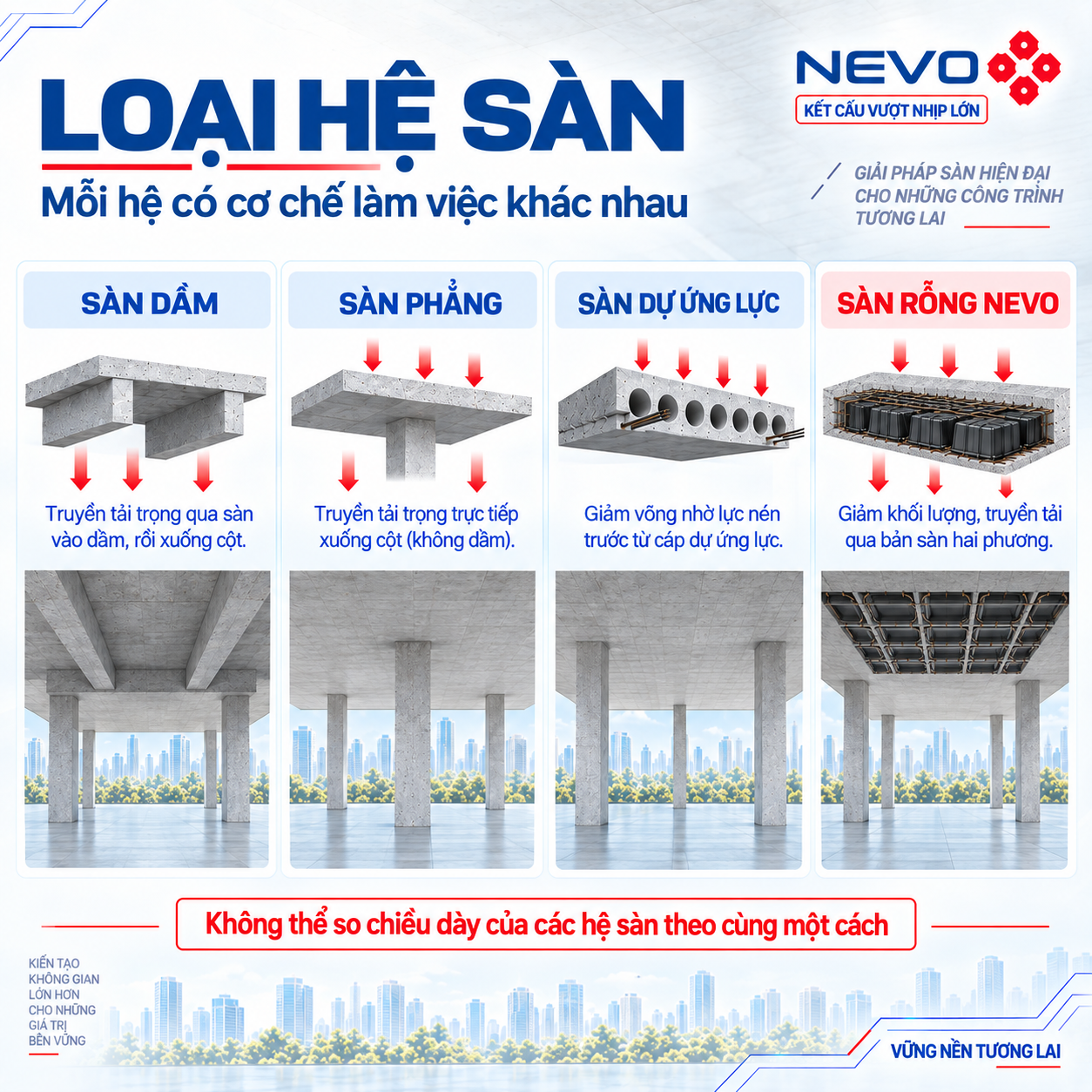

1. Loại hệ sàn
Không thể so chiều dày của sàn dầm, sàn phẳng đặc, sàn dự ứng lực và sàn rỗng theo cùng một cách. Mỗi hệ có cơ chế truyền lực, độ cứng và cấu tạo khác nhau.
- Sàn dầm: bản sàn truyền tải về hệ dầm; chiều dày bản chỉ là một phần của tổng chiều cao kết cấu.
- Sàn phẳng: bản sàn làm việc trực tiếp với cột; yêu cầu kiểm soát độ võng và chọc thủng trở nên quan trọng hơn.
- Sàn dự ứng lực: có cơ chế tạo ứng lực trước để kiểm soát nội lực và biến dạng theo thiết kế.
- Sàn rỗng: sử dụng vùng rỗng bên trong bản nhằm giảm phần bê tông không cần thiết và tối ưu tự trọng.

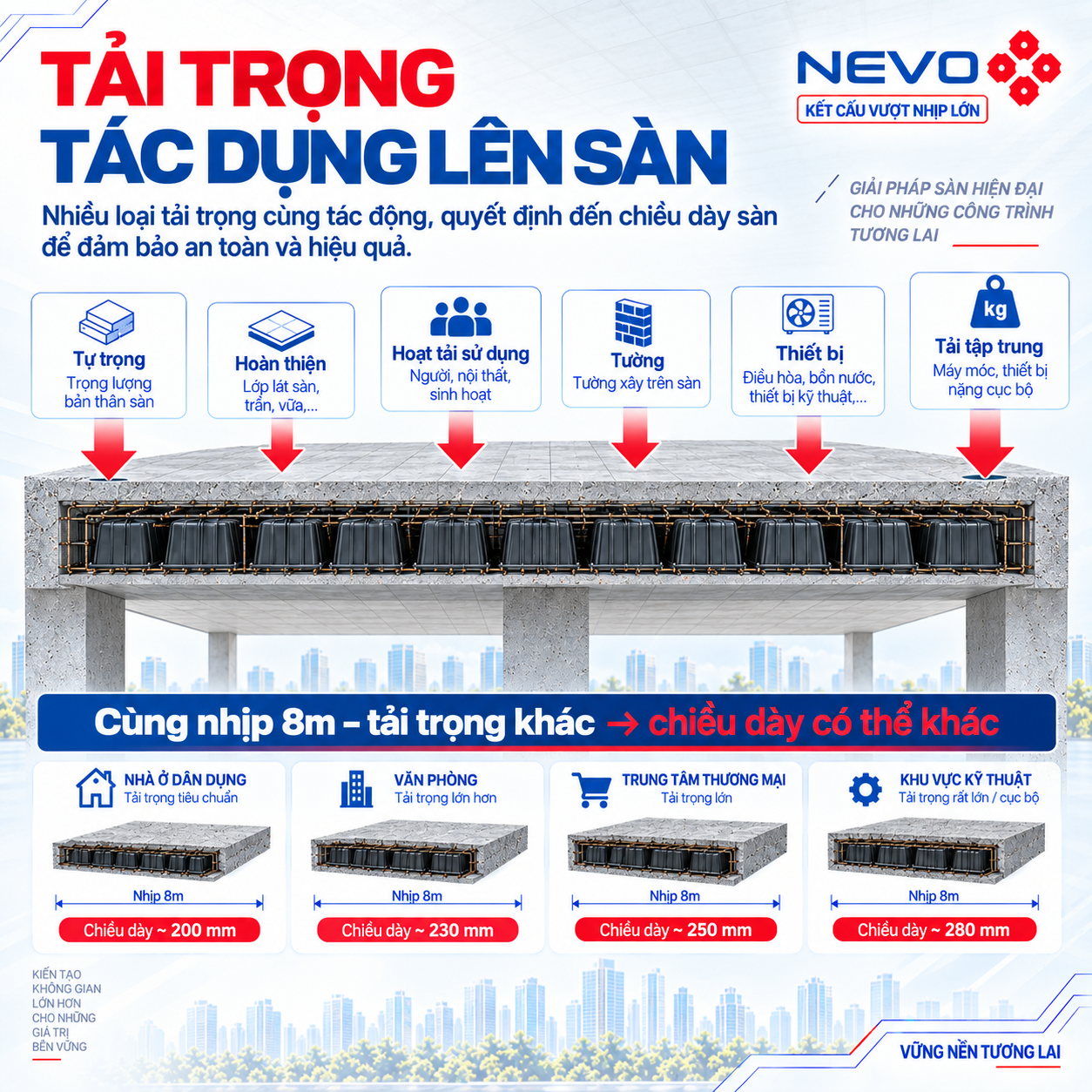

2. Tải trọng tác dụng lên sàn
Chiều dày sàn phải được xem xét cùng với toàn bộ tải trọng tác dụng lên hệ kết cấu. Không chỉ có trọng lượng bản thân sàn mà còn có tải hoàn thiện, hoạt tải sử dụng, tường, thiết bị, tải tập trung và các yêu cầu riêng của công năng.
Với câu hỏi nhịp sàn 8m dày bao nhiêu, một sàn văn phòng, một sàn khách sạn và một sàn có thiết bị nặng có thể cùng nhịp 8m nhưng không thể mặc định sử dụng cùng chiều dày.

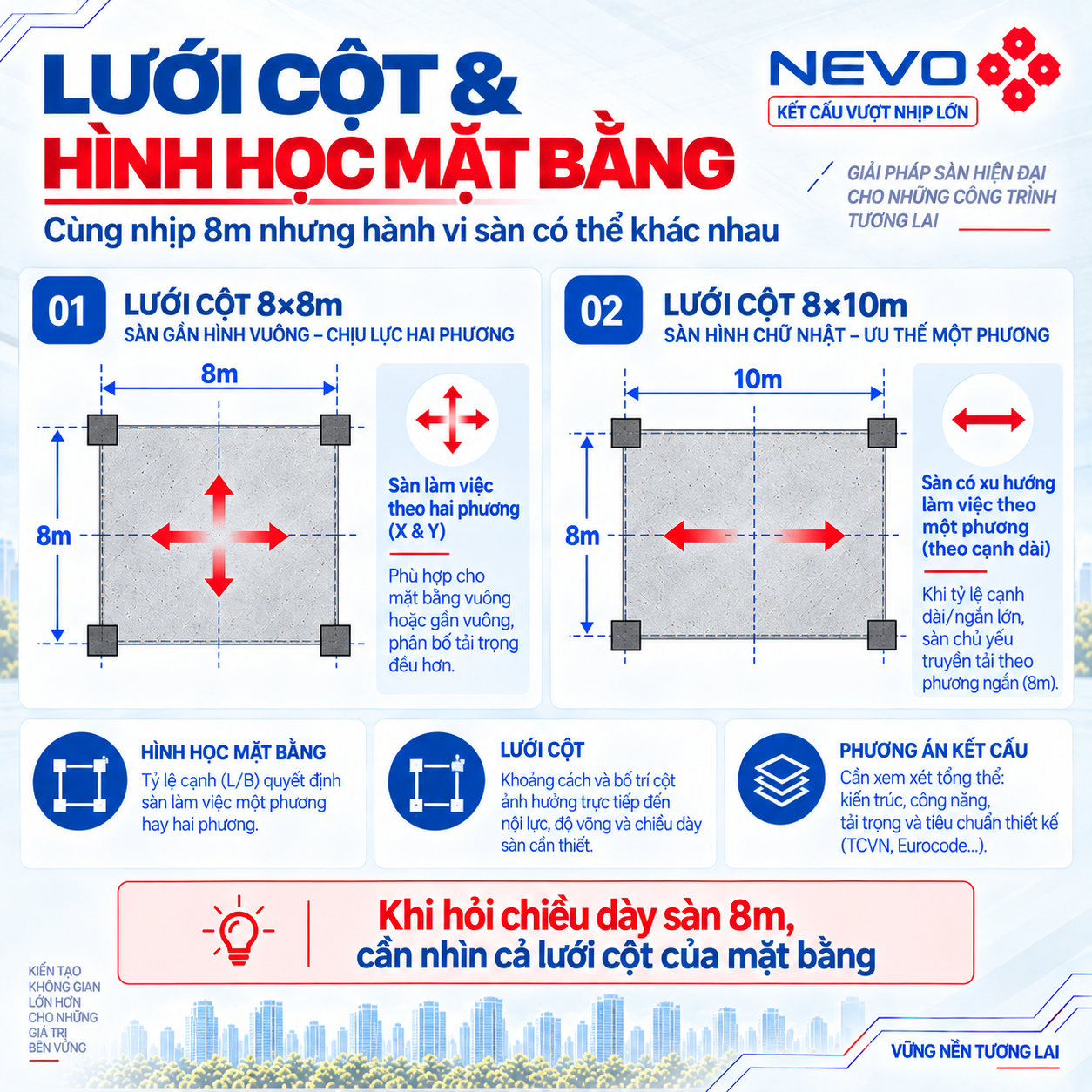

3. Lưới cột và hình học mặt bằng
Nhịp sàn 8m dày bao nhiêu còn chịu ảnh hưởng bởi hình học mặt bằng. Nhịp 8m × 8m khác với 8m × 10m. Tỷ lệ hai phương, vị trí cột, vách, lỗ thang và biên sàn đều ảnh hưởng đến cách bản làm việc.
Vì vậy, khi hỏi chiều dày sàn 8m, cần xác định rõ lưới cột của cả mặt bằng chứ không chỉ nhìn một cạnh 8m.

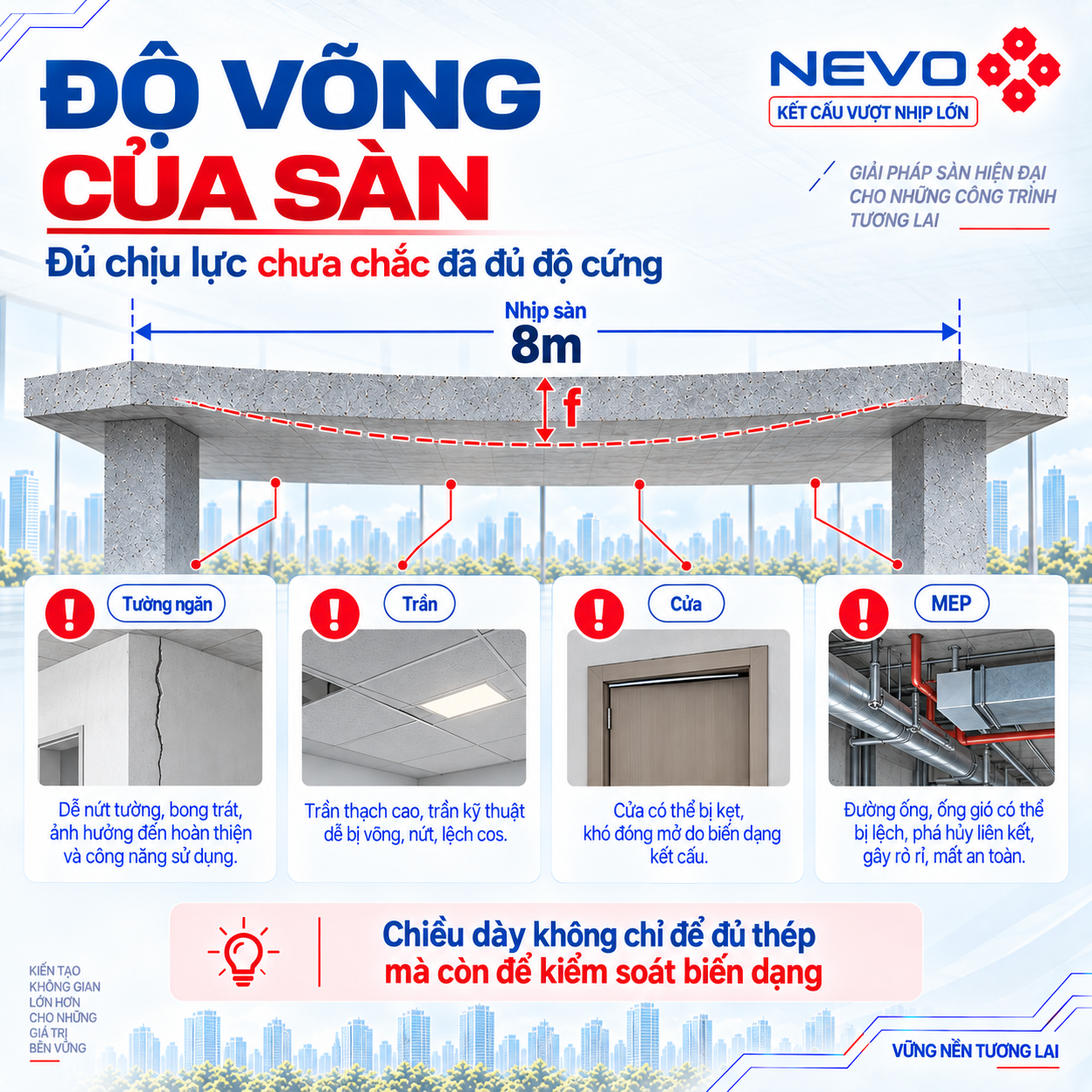

4. Độ võng của sàn
Độ võng là một trong những điều kiện quan trọng nhất khi thiết kế sàn vượt nhịp. Một sàn có thể đủ khả năng chịu lực nhưng vẫn không đạt yêu cầu sử dụng nếu biến dạng quá lớn.
Độ võng quá mức có thể ảnh hưởng tới tường ngăn, trần, cửa, lớp hoàn thiện, hệ MEP và cảm giác sử dụng. Do đó, chiều dày không chỉ được chọn để “đủ thép” mà còn phải đáp ứng yêu cầu về độ cứng và biến dạng.

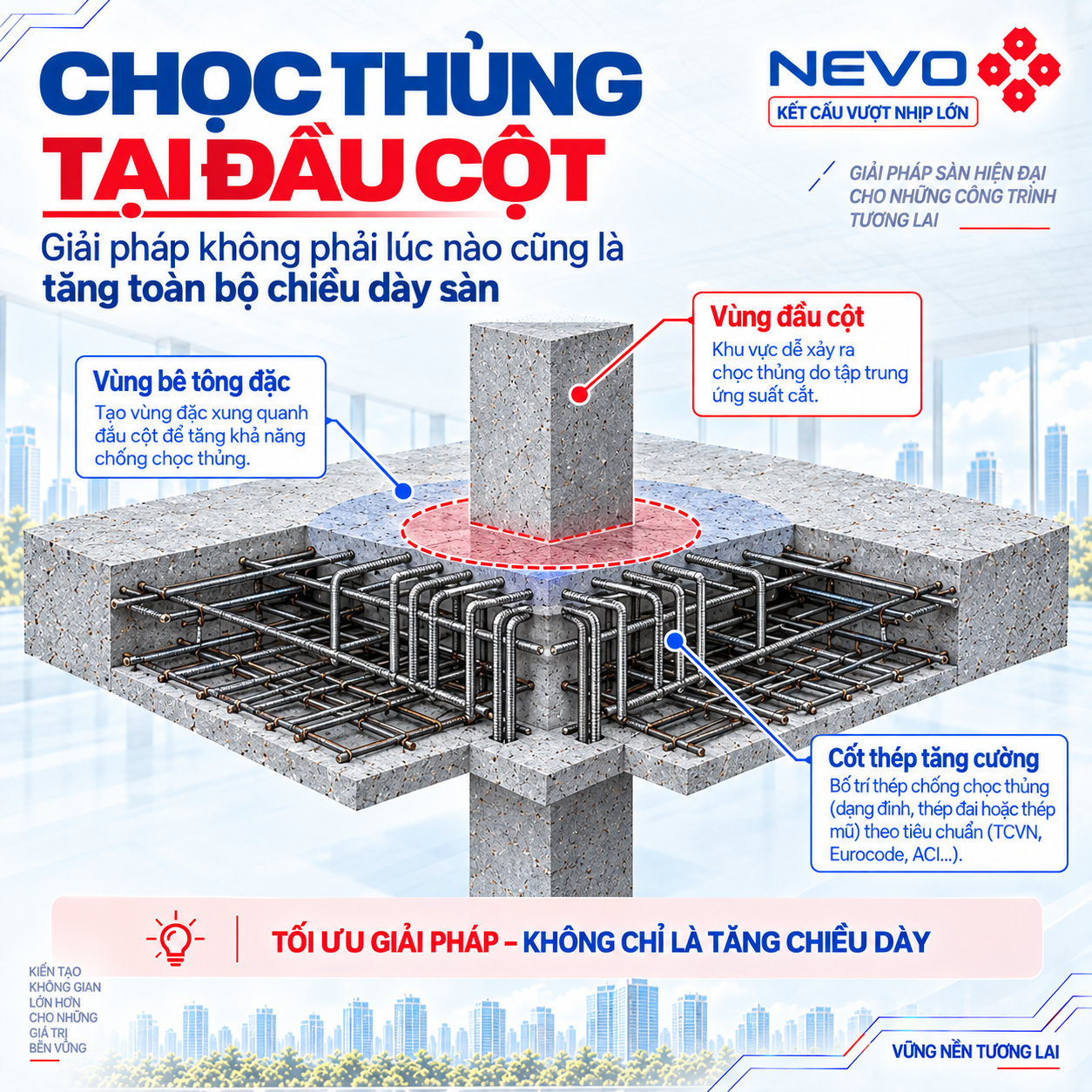

5. Chọc thủng tại khu vực đầu cột
Đối với sàn phẳng, khu vực bản sàn tiếp giáp với cột cần được kiểm tra chọc thủng. Đây là một trong những điều kiện có thể chi phối chiều dày hoặc cấu tạo cục bộ của sàn.
Trong nhiều trường hợp, giải pháp không phải là tăng toàn bộ chiều dày sàn. Kỹ sư có thể cần nghiên cứu vùng bê tông đặc, cấu tạo cốt thép phù hợp hoặc các giải pháp tăng khả năng chống chọc thủng tại khu vực đầu cột.

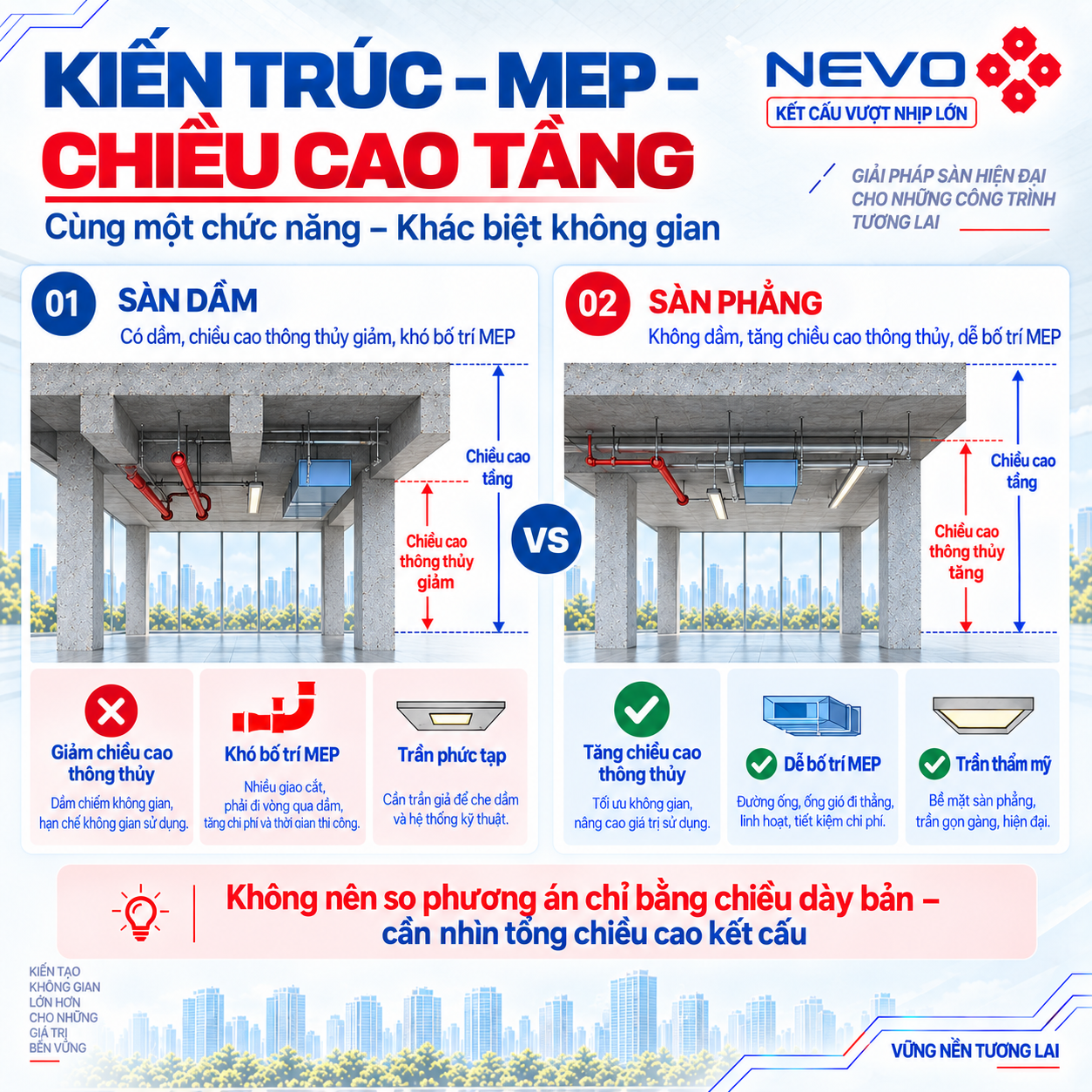

6. Kiến trúc, MEP và chiều cao tầng
Chiều dày bản sàn không nên được xem tách rời khỏi tổng chiều cao kết cấu. Sàn dầm có thể sử dụng bản tương đối mỏng nhưng phía dưới vẫn có chiều cao dầm. Sàn phẳng có thể sử dụng bản dày hơn nhưng tạo mặt dưới phẳng và thuận lợi hơn cho MEP.
Vì vậy, khi so sánh phương án nên xét tổng thể: chiều cao kết cấu, chiều cao thông thủy, đường đi MEP, trần hoàn thiện và yêu cầu kiến trúc.
Có thể xác định sơ bộ chiều dày sàn theo nhịp không?
Khi xem xét nhịp sàn 8m dày bao nhiêu, có thể sử dụng các tỷ lệ sơ bộ hoặc kinh nghiệm thiết kế để hình thành phương án ban đầu, nhưng không nên dùng các tỷ lệ này thay thế tính toán kết cấu.
Một tỷ lệ dạng h/L chỉ có ý nghĩa trong một phạm vi điều kiện nhất định và còn phụ thuộc vào loại hệ sàn, điều kiện liên kết, vật liệu, tiêu chuẩn thiết kế, tải trọng và yêu cầu kiểm soát biến dạng.
Do đó, với nhịp 8m, một con số chiều dày sơ bộ chỉ có giá trị để bắt đầu so sánh phương án. Chiều dày cuối cùng cần được xác nhận sau khi kiểm tra đầy đủ nội lực, độ võng, chọc thủng và các yêu cầu cấu tạo.

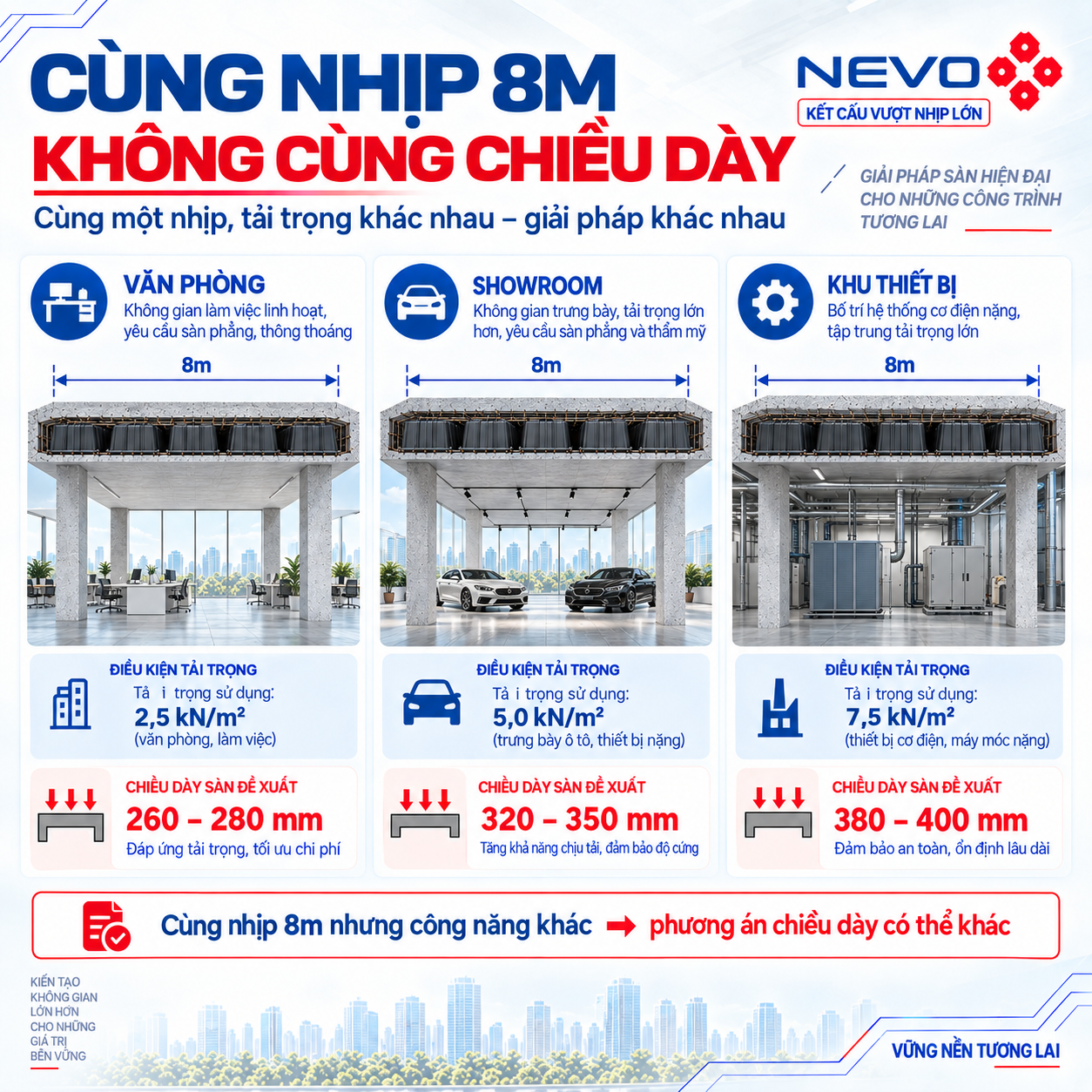

Cùng nhịp 8m nhưng chiều dày có thể khác nhau như thế nào?
Trường hợp 1: Sàn dầm
Với sàn dầm, bản sàn truyền tải về hệ dầm. Khi đó chiều dày bản có thể không quá lớn, nhưng tổng chiều cao kết cấu phải tính cả chiều cao dầm.
Nếu dự án bị giới hạn chiều cao tầng hoặc cần bố trí nhiều đường ống MEP, chiều cao dầm có thể ảnh hưởng đáng kể đến không gian sử dụng.
Trường hợp 2: Sàn phẳng đặc
Sàn phẳng loại bỏ hệ dầm bên dưới, tạo mặt trần phẳng và thuận lợi cho kiến trúc - MEP. Tuy nhiên, bản sàn trực tiếp truyền lực vào cột nên độ võng và chọc thủng trở thành các vấn đề cần kiểm soát kỹ.
Vì vậy, không thể lấy chiều dày của sàn dầm để suy ra chiều dày của sàn phẳng.

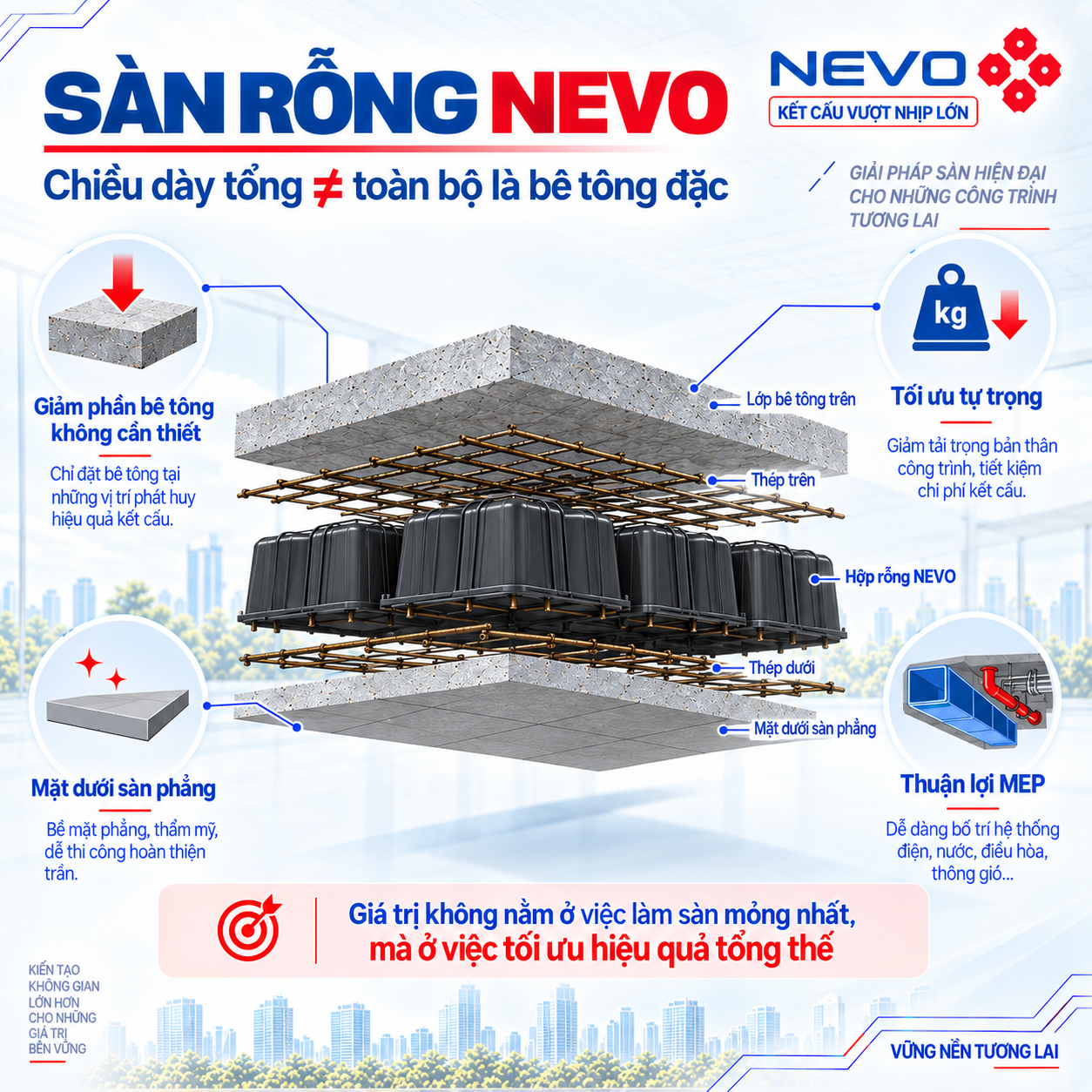

Trường hợp 3: Sàn rỗng NEVO
Với sàn rỗng NEVO, mục tiêu không phải đơn giản là làm bản sàn mỏng nhất. Giải pháp hướng tới việc tạo các vùng rỗng bên trong bản để giảm phần bê tông không cần thiết, từ đó giảm tự trọng theo phương án thiết kế.
Điều này có nghĩa là chiều dày tổng thể của hệ sàn không đồng nghĩa với việc toàn bộ chiều dày đều là bê tông đặc. Vì vậy, khi so sánh NEVO với sàn đặc, cần so cả tự trọng, lượng vật liệu, mặt dưới sàn, MEP và hiệu quả tổng thể chứ không chỉ nhìn vào số milimet chiều dày.
Sàn càng mỏng có phải càng tiết kiệm?
Không nhất thiết. Một bản sàn mỏng hơn nhưng phải tăng nhiều cốt thép, tăng dầm, tăng yêu cầu kiểm soát độ võng hoặc gây khó khăn cho MEP chưa chắc là phương án tiết kiệm hơn.
Khi đánh giá hiệu quả, cần xem xét đồng thời:
- Khối lượng bê tông.
- Khối lượng cốt thép.
- Cốp pha và biện pháp thi công.
- Chiều cao dầm và tổng chiều cao kết cấu.
- Không gian MEP.
- Tải trọng truyền xuống cột, vách và móng.
- Yêu cầu hoàn thiện và chiều cao thông thủy.
Vì vậy, tiêu chí “mỏng nhất” không nên được dùng thay cho tiêu chí “tối ưu nhất”.
Vai trò của sàn NEVO trong bài toán chiều dày
Trong sàn rỗng NEVO, hộp được bố trí theo phương án thiết kế để tạo vùng rỗng bên trong bản. Mục tiêu là giảm phần bê tông không cần thiết tại những khu vực phù hợp, qua đó tối ưu tự trọng và hiệu quả sử dụng vật liệu.
Giá trị của giải pháp không nằm ở việc cố làm sàn thật mỏng, mà ở việc xác định đúng chiều dày, đúng vùng đặc, đúng vị trí hộp và đúng cấu tạo để toàn hệ đáp ứng yêu cầu chịu lực và sử dụng.
Vì sao mỗi công trình NEVO có thể dùng chiều cao hộp khác nhau?
Không có một kích thước hộp áp dụng cho tất cả công trình. Chiều cao và cách bố trí hộp phụ thuộc vào chiều dày sàn, nhịp, tải trọng, vùng bê tông đặc, yêu cầu kiến trúc và phương án kết cấu.
Do đó, hộp NEVO không nên được xem như một sản phẩm có thể thay đổi kích thước tùy ý ngoài công trường. Mọi thay đổi cần được kiểm tra và xác nhận theo phương án kỹ thuật.
Một thay đổi tưởng như nhỏ về chiều cao hoặc kích thước hộp có thể ảnh hưởng đến lượng bê tông, tự trọng, độ cứng và cấu tạo đã được tính toán.
Nhịp 8m nên dùng sàn đặc hay sàn rỗng?
Nhịp sàn 8m dày bao nhiêu khi dùng sàn rỗng cần được tính theo hệ kết cấu cụ thể. Với một số dự án, sàn dầm hoặc sàn đặc có thể là phương án hợp lý và đơn giản. Với các dự án cần mặt dưới sàn phẳng, giảm tự trọng, tối ưu không gian MEP hoặc hạn chế cột, sàn rỗng như NEVO có thể được đưa vào so sánh.
Việc lựa chọn nên dựa trên hiệu quả tổng thể của công trình thay vì chỉ so sánh một thông số như chiều dày.
Bảng so sánh sơ bộ các hệ sàn cho nhịp 8m
| Tiêu chí | Sàn dầm | Sàn phẳng đặc | Sàn rỗng NEVO |
|---|---|---|---|
| Chiều dày bản | Theo thiết kế | Theo thiết kế | Theo thiết kế |
| Hệ dầm | Có | Không | Thường hướng tới mặt dưới phẳng |
| Tự trọng | Theo phương án | Có thể tăng khi bản dày | Có lợi thế giảm phần bê tông |
| MEP | Có thể bị dầm cản | Thuận lợi | Thuận lợi |
| Chọc thủng | Tùy hệ | Quan trọng | Quan trọng |
| Mục tiêu tối ưu | Hệ kết cấu phổ biến | Mặt dưới phẳng | Tự trọng + sàn phẳng + không gian |
Câu hỏi thường gặp về chiều dày sàn nhịp 8m
Sàn nhịp 8m dày bao nhiêu?
Không thể xác định chính xác chỉ từ chiều dài nhịp. Cần biết loại hệ sàn, tải trọng, lưới cột, vật liệu, điều kiện độ võng, chọc thủng và cấu tạo.
Sàn 8m dày 200 mm có được không?
Với câu hỏi nhịp sàn 8m dày bao nhiêu, không thể kết luận chỉ từ con số 200 mm. Một chiều dày có thể phù hợp với hệ này nhưng không phù hợp với hệ khác hoặc với tải trọng khác.
Sàn càng dày càng tốt không?
Không. Khi đánh giá nhịp sàn 8m dày bao nhiêu, tăng chiều dày có thể tăng độ cứng nhưng đồng thời cũng làm tăng tự trọng, lượng bê tông và tải truyền xuống hệ kết cấu bên dưới.
Sàn càng mỏng càng tiết kiệm không?
Không nhất thiết. Bản mỏng hơn có thể kéo theo tăng cốt thép, tăng dầm, khó kiểm soát độ võng hoặc ảnh hưởng kiến trúc - MEP.
Sàn phẳng nhịp 8m có cần kiểm tra chọc thủng không?
Có. Chọc thủng tại khu vực đầu cột là một trong những kiểm tra quan trọng đối với hệ sàn phẳng.
Chiều dày sàn có ảnh hưởng đến độ võng không?
Có. Chiều dày ảnh hưởng mạnh đến độ cứng của bản và do đó ảnh hưởng tới khả năng kiểm soát biến dạng.
Sàn NEVO có phải luôn mỏng hơn sàn thường không?
Không nên đánh giá NEVO chỉ bằng độ mỏng. Mục tiêu chính là tối ưu vật liệu, tự trọng và hiệu quả tổng thể theo thiết kế.
Có thể lấy chiều dày của một công trình nhịp 8m áp dụng cho công trình khác không?
Không nên. Nhịp sàn 8m dày bao nhiêu thay đổi theo từng công trình vì tải trọng, lưới cột, hệ kết cấu, kiến trúc và điều kiện thi công khác nhau.
Kết luận: nhịp sàn 8m dày bao nhiêu?
Câu hỏi “nhịp sàn 8m dày bao nhiêu?” không thể được trả lời đúng bằng một con số duy nhất. Chiều dày là kết quả của quá trình lựa chọn hệ sàn và kiểm tra đồng thời tải trọng, độ cứng, độ võng, chọc thủng, lưới cột, kiến trúc, MEP và điều kiện thi công.
Với các công trình cần mặt dưới phẳng, không gian rộng hoặc giảm tự trọng, sàn rỗng NEVO có thể được đưa vào nghiên cứu như một phương án. Tuy nhiên, cấu hình cụ thể phải được xác định theo hồ sơ và tính toán của từng công trình.
Công trình của bạn đang có nhịp khoảng 8m nhưng chưa biết nên chọn hệ sàn và chiều dày bao nhiêu? Gửi mặt bằng kiến trúc/kết cấu cho NEVO để đội ngũ kỹ thuật xem xét lưới cột, tải trọng, công năng và yêu cầu MEP trước khi đề xuất phương án sơ bộ.
Tham khảo phạm vi áp dụng của TCVN 5574:2018 về thiết kế kết cấu bê tông và bê tông cốt thép; việc chọn chiều dày cần kỹ sư kết cấu tính toán theo hồ sơ dự án.
