Bước cột 8m × 8m nên bố trí hệ sàn như thế nào?

Với bước cột 8m × 8m, có thể nghiên cứu nhiều hệ sàn như sàn dầm bê tông cốt thép, sàn phẳng, sàn dự ứng lực hoặc sàn rỗng. Không có một hệ sàn tối ưu cho mọi công trình. Việc lựa chọn cần dựa trên tải trọng, công năng, chiều cao tầng, yêu cầu kiến trúc - MEP, độ võng, chọc thủng và điều kiện thi công.

Với bước cột 8m, điểm quan trọng là không nên nhìn riêng con số 8m × 8m rồi mặc định chọn một loại sàn. Lưới cột chỉ là một phần của bài toán; hệ sàn phù hợp phải được đánh giá cùng toàn bộ công năng và sơ đồ kết cấu của công trình.

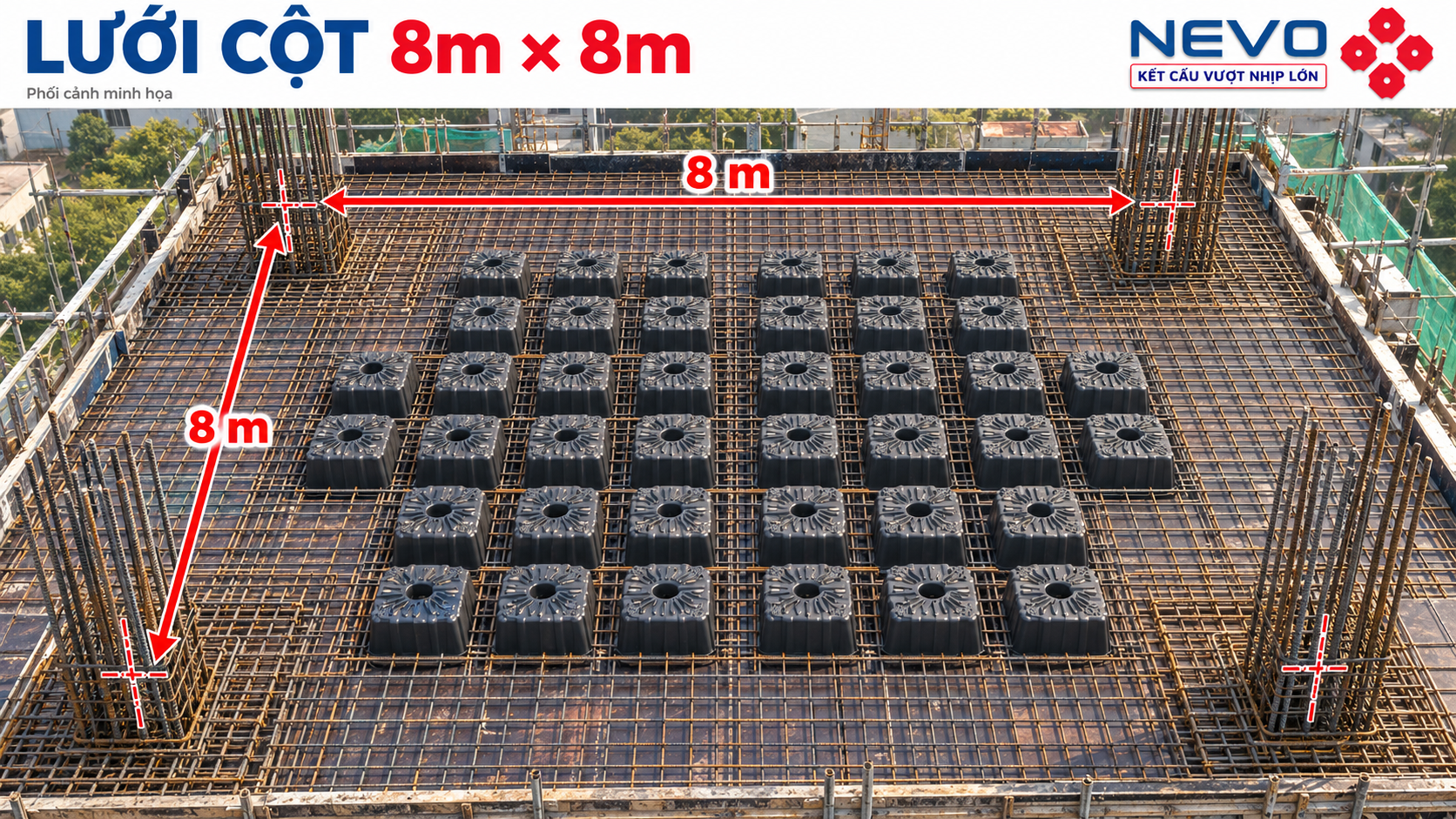

Lưới cột 8m × 8m là gì?

Trong thiết kế, bước cột 8m theo hai phương tạo nên lưới cột 8m × 8m, thường được hiểu là khoảng cách giữa các trục cột theo hai phương chính của mặt bằng khoảng 8m. Đây là dạng ô cột gần vuông và thường được quan tâm trong các công trình cần không gian tương đối rộng như văn phòng, showroom, khách sạn, khu thương mại hoặc một số công trình dân dụng có yêu cầu hạn chế cột.

Lưới 8m × 8m khác với lưới 8m × 10m hoặc 6m × 8m vì tỷ lệ giữa hai phương ảnh hưởng đến cách bản sàn phân phối tải và làm việc trong mô hình kết cấu.

Lưới cột 8x8m có phải quá lớn không?

Khi đánh giá bước cột 8m, không thể kết luận “quá lớn” hay “quá nhỏ” chỉ từ con số 8m × 8m. Với nhiều công trình dân dụng và thương mại, đây là phạm vi mà việc lựa chọn hệ sàn bắt đầu ảnh hưởng rõ đến chiều cao kết cấu, độ võng, tự trọng và không gian MEP. Có thể xem thêm phân tích về khoảng cách giữa hai cột tối đa để hiểu các yếu tố chi phối bước cột.

Với bước cột 8m, lưới cột 8m × 8m hoàn toàn có thể được nghiên cứu bằng nhiều hệ kết cấu khác nhau. Vấn đề không nằm ở việc có làm được hay không, mà là phương án nào phù hợp nhất với tải trọng, kiến trúc, chiều cao tầng, tiến độ và chi phí tổng thể.

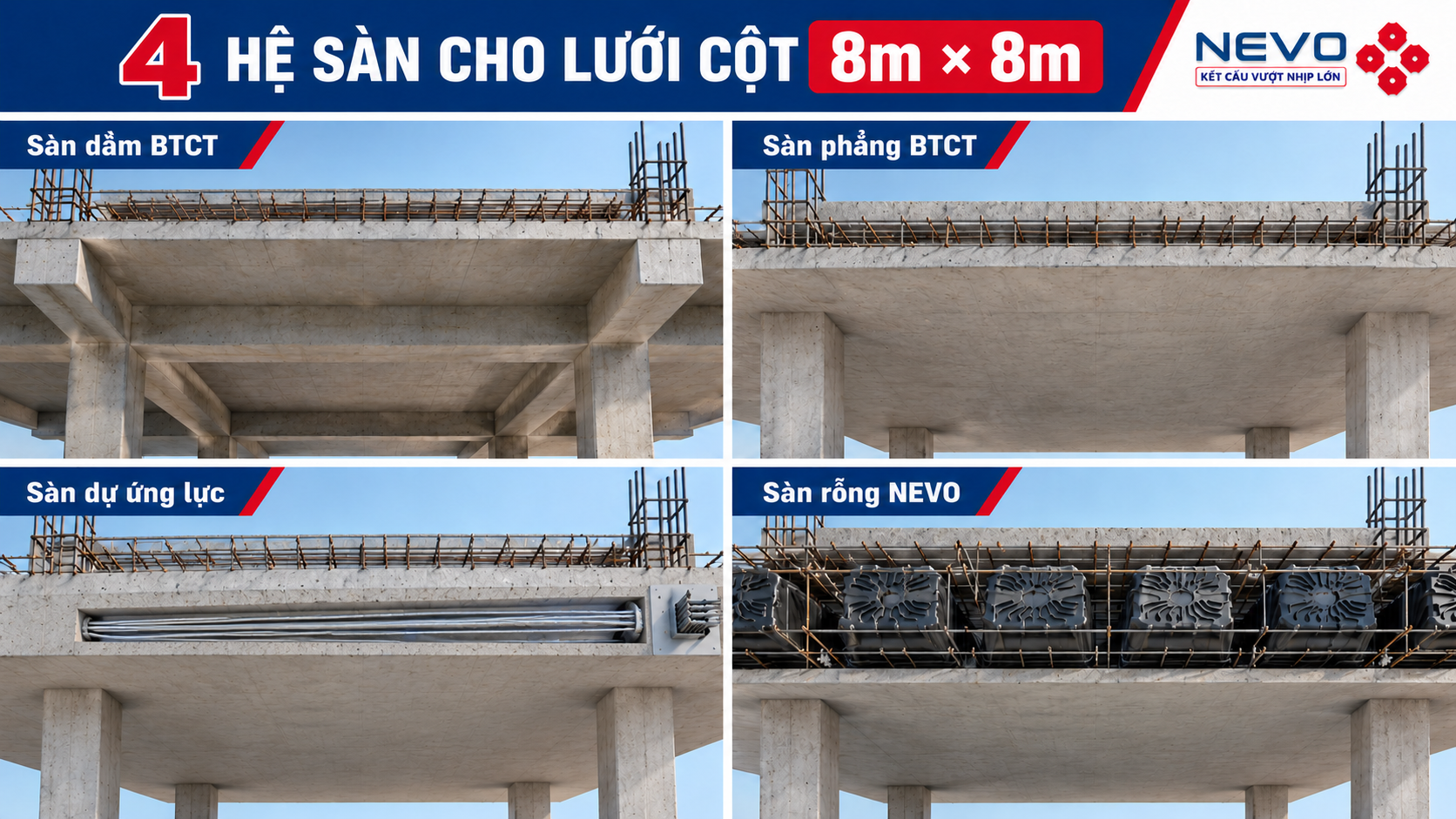

4 hệ sàn có thể nghiên cứu cho lưới cột 8m × 8m

1. Sàn dầm bê tông cốt thép

Sàn dầm là giải pháp quen thuộc và có hệ truyền lực rõ ràng. Bản sàn truyền tải về dầm, sau đó tải được truyền về cột và móng.

Ở bước cột 8m, ưu điểm của phương án này là thi công phổ biến, đội ngũ nhân công dễ tiếp cận và kinh nghiệm thị trường lớn. Tuy nhiên, với lưới 8m × 8m, chiều cao dầm có thể ảnh hưởng đến chiều cao thông thủy, đường đi MEP và hình thức trần.

• Phù hợp khi công trình không bị giới hạn nhiều về chiều cao kết cấu.
• Thi công quen thuộc và dễ tổ chức.
• Cần phối hợp kỹ với MEP nếu dầm có chiều cao lớn.

2. Sàn phẳng bê tông cốt thép

Với bước cột 8m, sàn phẳng loại bỏ hệ dầm nhô xuống, giúp mặt dưới sàn phẳng và thuận lợi cho kiến trúc, trần và MEP. Đây là một trong những lý do sàn phẳng thường được nghiên cứu cho các công trình cần không gian mở.

Tuy nhiên, khi bỏ dầm, bản sàn trực tiếp truyền tải về cột nên độ võng và chọc thủng tại vùng đầu cột trở thành các điều kiện cần kiểm soát kỹ. Vì vậy, không nên chỉ nhìn lợi thế “không có dầm” mà bỏ qua yêu cầu tính toán kết cấu.

3. Sàn dự ứng lực

Sàn dự ứng lực có thể được nghiên cứu cho một số bài toán nhịp lớn và yêu cầu kiểm soát biến dạng. Khi được thiết kế và thi công đúng, giải pháp này có thể giúp tối ưu chiều cao kết cấu trong một số trường hợp.

Đổi lại, hệ dự ứng lực yêu cầu thiết kế, vật tư, thiết bị và quy trình thi công chuyên biệt. Vì vậy cần so sánh với điều kiện thực tế của dự án trước khi lựa chọn.

4. Sàn rỗng NEVO

Với bước cột 8m theo hai phương, sàn rỗng NEVO có thể được đưa vào nghiên cứu khi công trình cần mặt dưới sàn phẳng, giảm tự trọng hoặc tối ưu không gian kiến trúc - MEP.

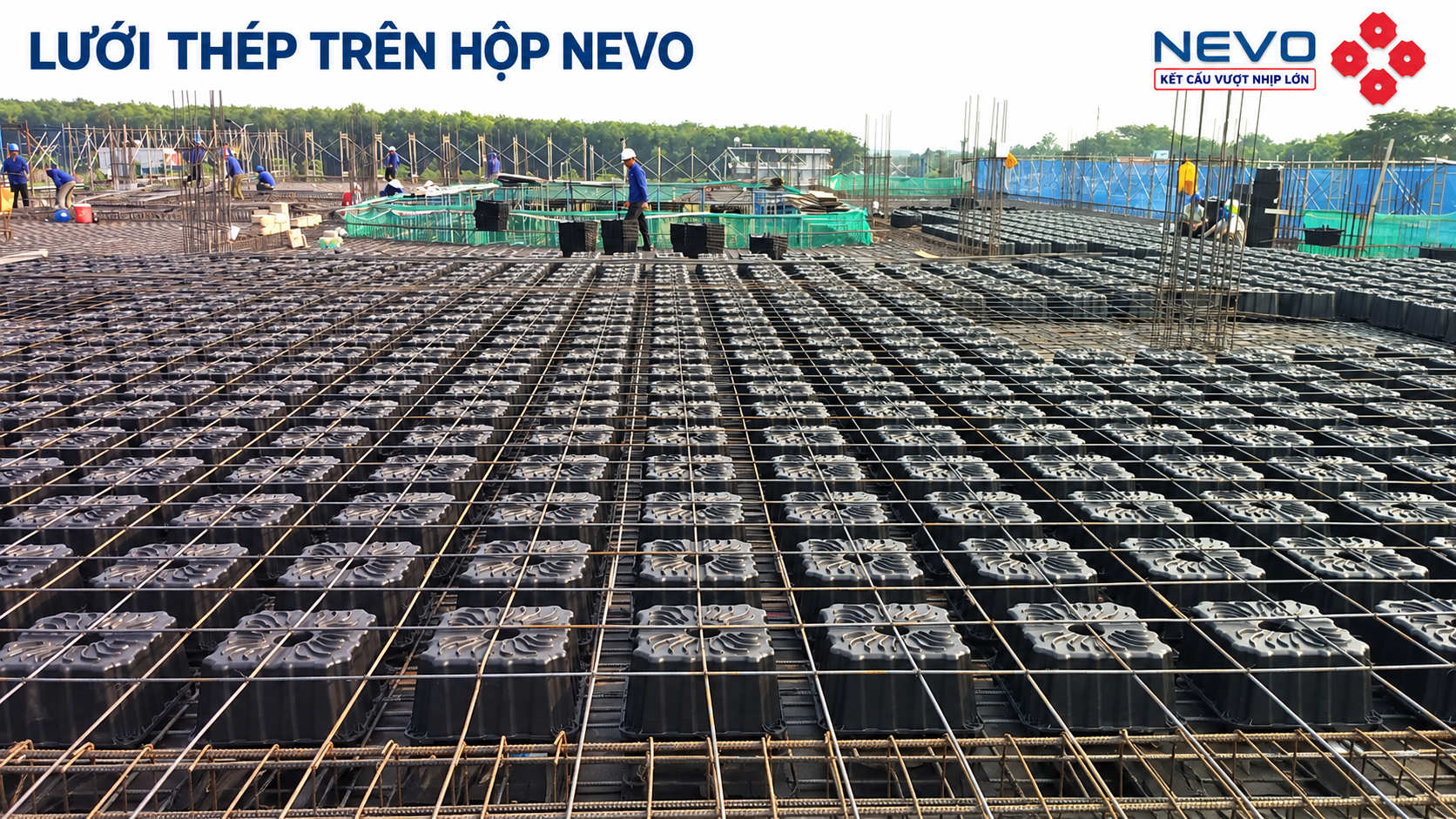

Nguyên lý của sàn rỗng là tạo các vùng rỗng bên trong bản để giảm phần bê tông không cần thiết tại những khu vực phù hợp. Tuy nhiên, cấu hình hộp, vùng bê tông đặc, chiều dày sàn và cốt thép vẫn phải được xác định theo phương án kết cấu cụ thể của công trình.

So sánh sơ bộ các hệ sàn cho lưới cột 8x8m

Sàn 8x8m nên làm việc một phương hay hai phương?

Với ô sàn gần vuông như 8m × 8m, bản sàn thường có xu hướng làm việc theo hai phương tùy theo hệ kết cấu và điều kiện liên kết. Tuy nhiên, không nên kết luận chỉ dựa trên hình dạng ô sàn.

Cách truyền lực thực tế còn phụ thuộc vào dầm, cột, vách, điều kiện biên, lỗ mở và độ cứng của các cấu kiện. Vì vậy, cách bản làm việc phải được xác định từ mô hình kết cấu và phương án tính toán.

Lưới cột 8x8m thì sàn nên dày bao nhiêu?

Không thể xác định chiều dày sàn chỉ từ bước cột 8m hay lưới cột 8m × 8m. Chiều dày còn phụ thuộc vào hệ sàn, tải trọng, vật liệu, độ võng, chọc thủng, điều kiện gối và yêu cầu sử dụng.

Một sàn dầm, một sàn phẳng đặc và một sàn rỗng cùng lưới 8m × 8m có thể có chiều dày và tổng chiều cao kết cấu khác nhau. Vì vậy, chiều dày phải được đánh giá theo từng hệ thay vì dùng một con số chung.

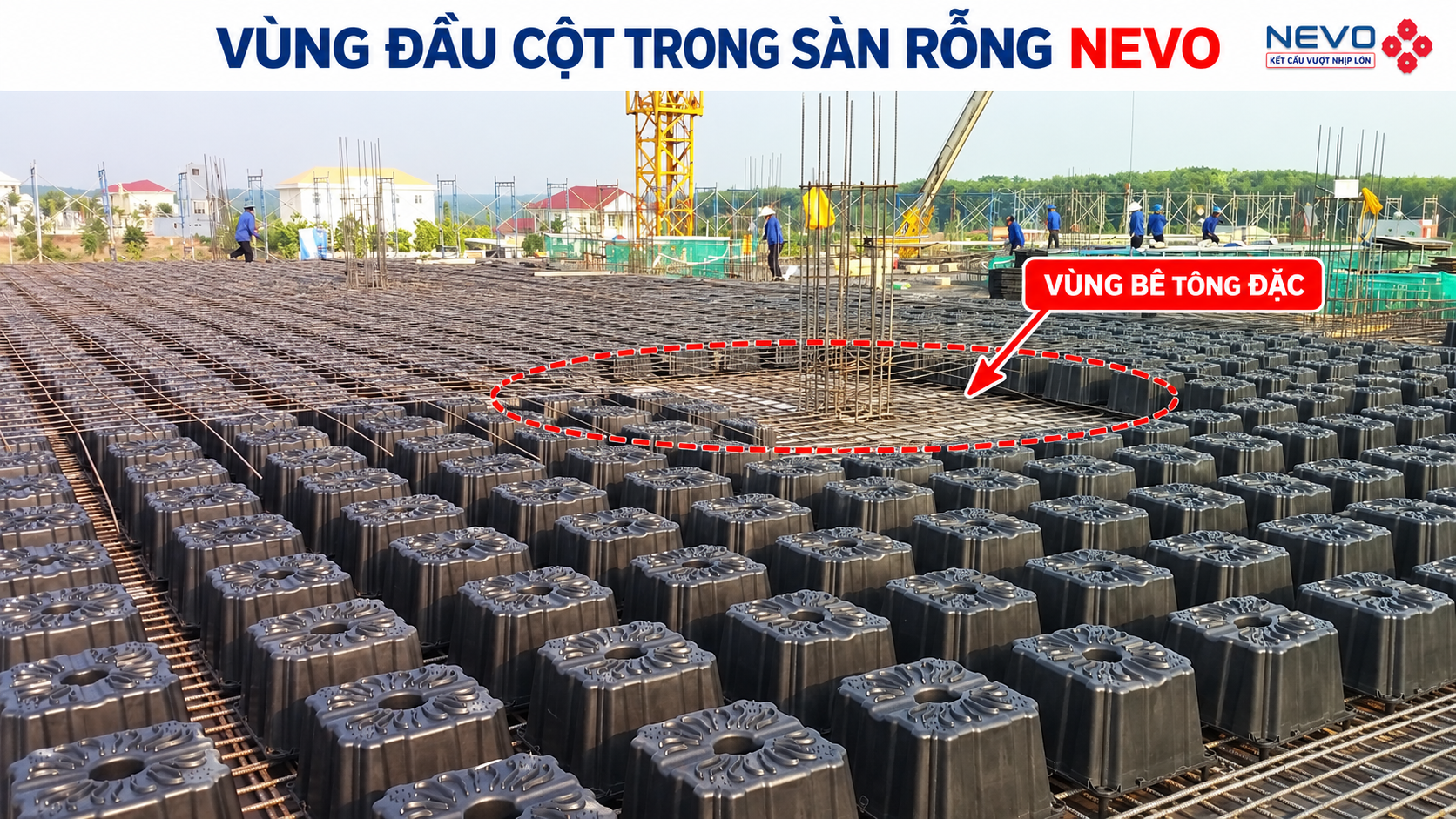

Vùng đầu cột trong lưới 8x8m phải xử lý như thế nào?

Đối với sàn phẳng hoặc sàn rỗng, tải trọng từ bản được truyền trực tiếp về cột. Vì vậy vùng xung quanh đầu cột cần được kiểm tra chọc thủng và bố trí cấu tạo phù hợp.

Trong hệ NEVO, không nên bố trí hộp kín sát toàn bộ đầu cột. Tùy kết quả tính toán, thiết kế có thể cần giữ vùng bê tông đặc và bố trí cốt thép phù hợp để đảm bảo đường truyền lực và khả năng chống chọc thủng.

Có nên bố trí hộp NEVO kín toàn bộ ô 8x8m không?

Không. Nhiều hộp hơn không đồng nghĩa với sàn tốt hơn.

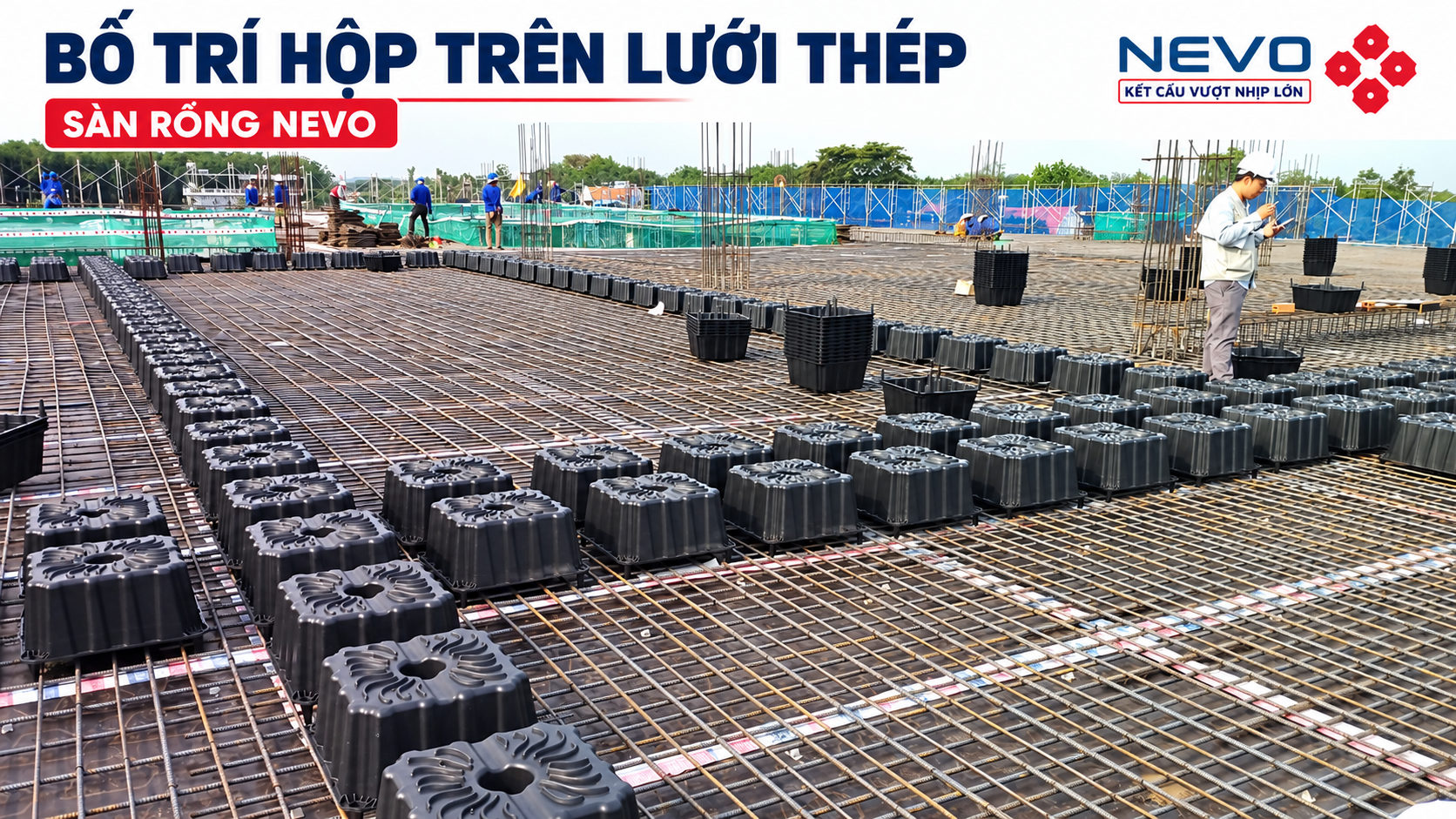

Việc bố trí hộp phải xét vùng đầu cột, vùng có nội lực lớn, vùng biên, lỗ kỹ thuật, thang, MEP và các khu vực cần bê tông đặc. Bố trí hộp đúng vị trí quan trọng hơn bố trí thật nhiều hộp.

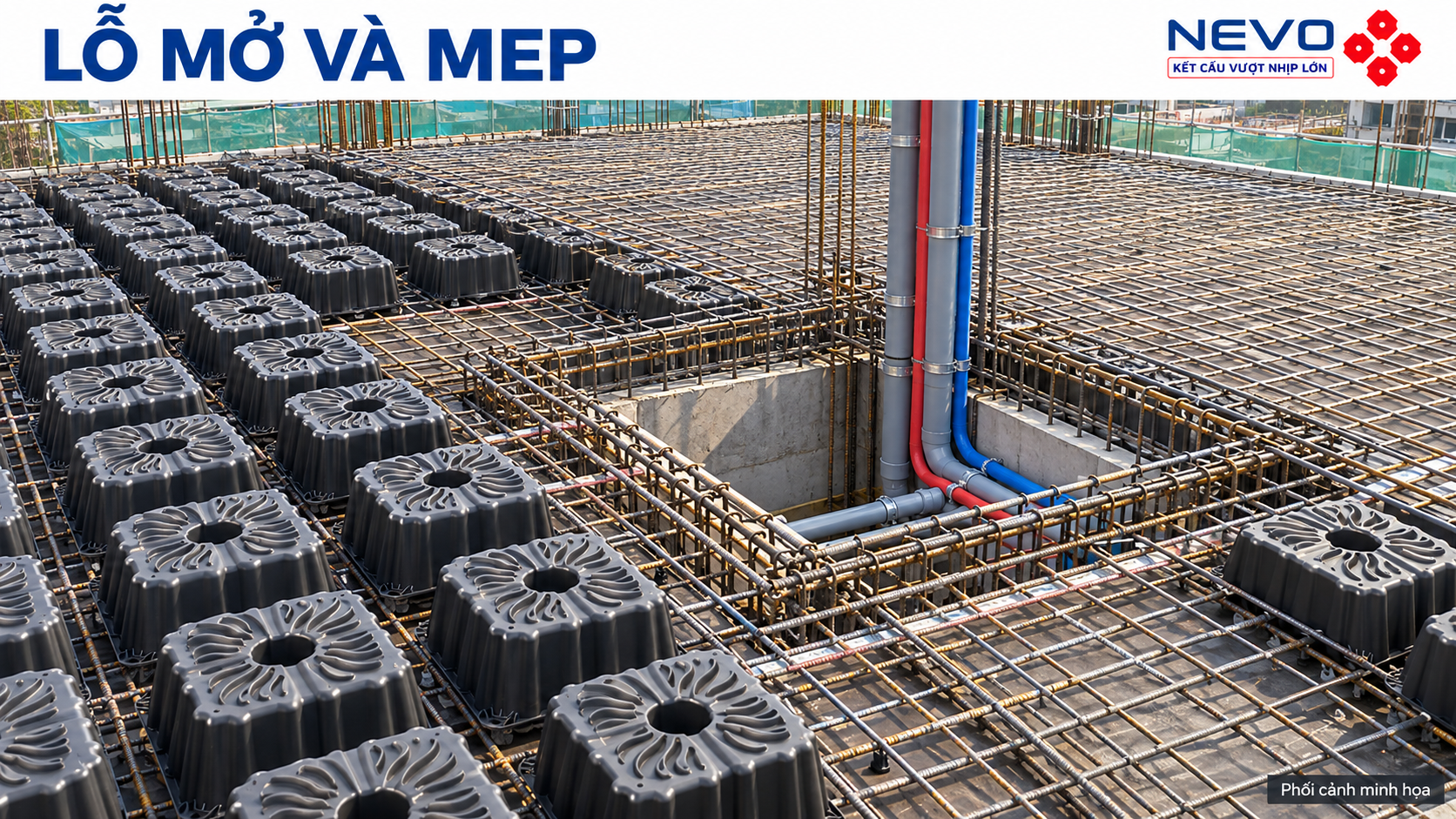

Lưới 8x8m nhưng có lỗ thang hoặc MEP lớn thì sao?

Khi thiết kế bước cột 8m, nếu ô sàn có lỗ thang máy, thang bộ, hộp gen, giếng trời, lỗ kỹ thuật hoặc ống MEP lớn, cách làm việc của bản và bố trí vùng rỗng có thể thay đổi. Các lỗ mở lớn có thể làm gián đoạn đường truyền lực và cần được đưa vào mô hình hoặc cấu tạo từ giai đoạn thiết kế.

Vì vậy, không nên sao chép bố trí hộp từ một ô 8m × 8m khác nếu điều kiện lỗ mở và MEP không giống nhau.

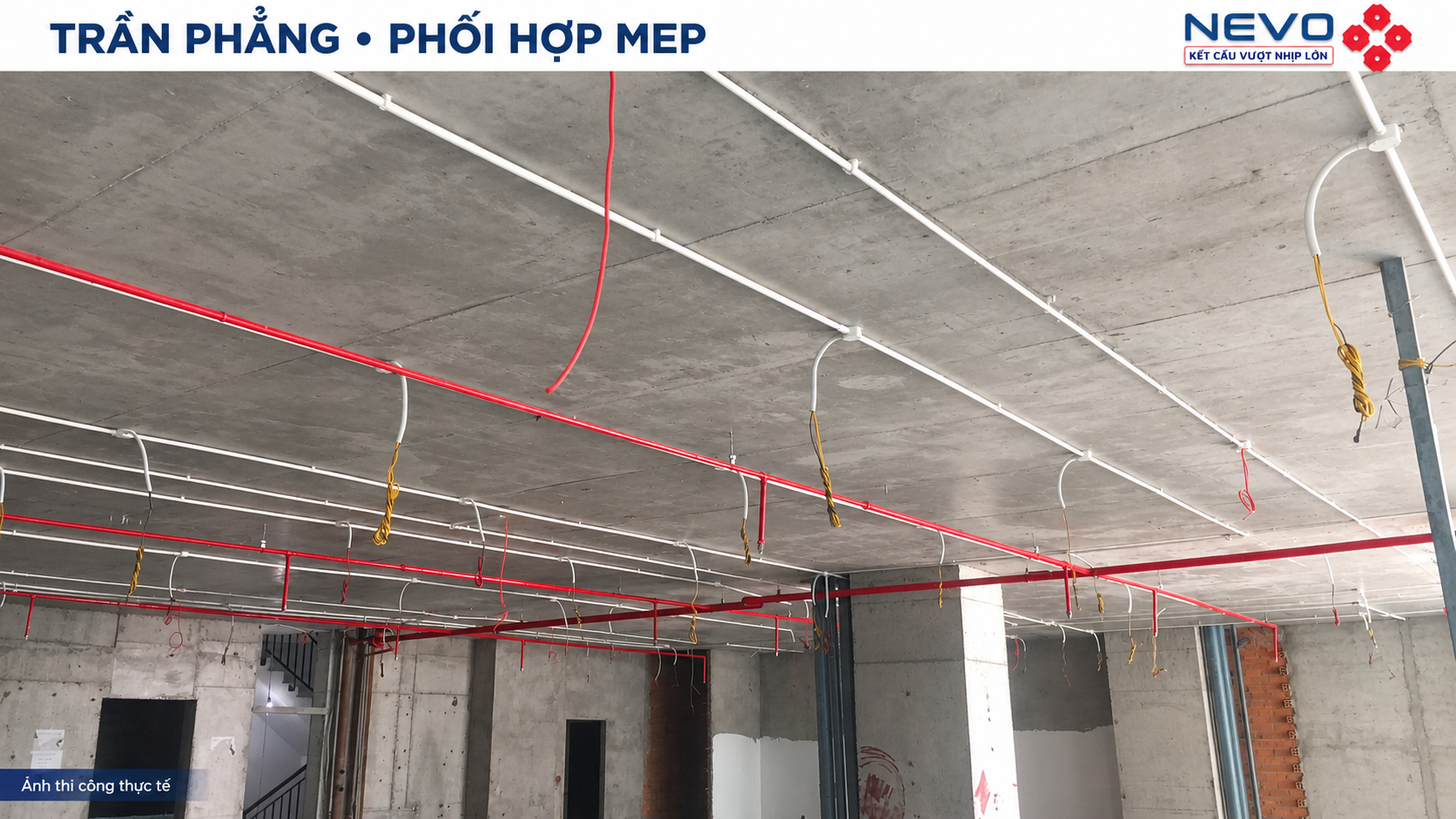

Khi nào NEVO phù hợp với lưới 8m × 8m?

NEVO có thể được đưa vào so sánh khi dự án có một hoặc nhiều yêu cầu sau:

• Muốn hạn chế dầm nhô xuống.
• Cần mặt trần phẳng và không gian kiến trúc gọn.
• Có nhiều hệ MEP cần đi dưới sàn.
• Muốn giảm tự trọng bản sàn.
• Cần không gian sử dụng linh hoạt.
• Muốn phối hợp kiến trúc - kết cấu - MEP ngay từ giai đoạn thiết kế.

Tuy nhiên, NEVO không phải mặc định là phương án tốt nhất cho mọi lưới cột 8m × 8m. Cần so sánh với các hệ sàn khác theo hồ sơ thực tế của từng dự án.

Không nên thiết kế kiến trúc xong mới xử lý hệ sàn

Với bước cột 8m, phối hợp sớm giữa kiến trúc, kết cấu và MEP giúp tránh tình trạng phải tăng dầm, giảm chiều cao thông thủy hoặc xử lý xung đột kỹ thuật sau khi phương án kiến trúc đã chốt.

Một quy trình phối hợp tốt có thể đi theo thứ tự: kiến trúc sơ bộ → lưới cột → so sánh hệ sàn → MEP sơ bộ → tối ưu kết cấu → chốt mặt bằng.

Ba công trình cùng lưới 8x8m nhưng hệ sàn có thể khác nhau

Villa hoặc nhà ở cao cấp

Có thể ưu tiên sự đơn giản, tính kinh tế, hình thức kiến trúc và khả năng thi công. Không nhất thiết phải chọn hệ sàn phức tạp nếu nhu cầu công năng không yêu cầu.

Khách sạn

Cần quan tâm đến bố trí phòng, hành lang, trục kỹ thuật, chiều cao tầng và MEP. Hệ sàn phải được chọn sao cho không làm giảm quá nhiều chiều cao thông thủy và không cản trở đường ống.

Showroom hoặc văn phòng

Thường ưu tiên mặt bằng mở, hạn chế dầm và khả năng thay đổi công năng. Sàn phẳng, dự ứng lực hoặc sàn rỗng có thể được đưa vào so sánh tùy tải trọng và yêu cầu kiến trúc.

Giá trị của NEVO nằm ở giải pháp, không chỉ ở hộp

Với bước cột 8m, giá trị của giải pháp NEVO không nằm ở số lượng hộp trên một mét vuông mà ở quá trình xác định đúng hệ sàn, chiều dày, vùng bê tông đặc, cấu tạo cốt thép, bố trí hộp và phối hợp MEP.

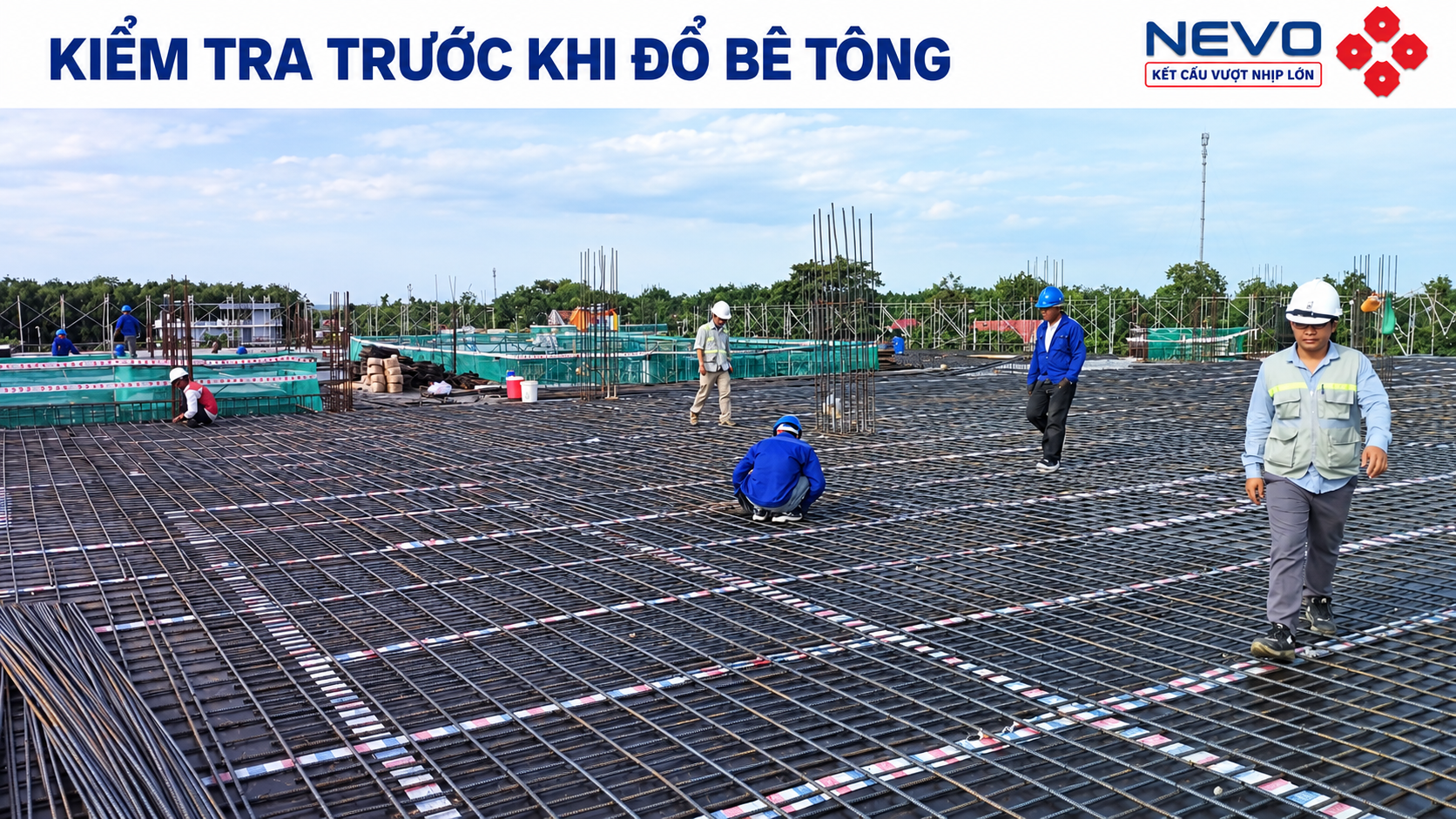

Quy trình kỹ thuật có thể được hiểu theo chuỗi: mặt bằng → tải trọng → lưới cột → mô hình kết cấu → chiều dày → vùng đặc → bố trí hộp → phối hợp MEP → bản vẽ thi công → kiểm tra trước khi đổ bê tông.

Câu hỏi thường gặp về lưới cột 8m × 8m

Lưới cột 8x8m nên dùng sàn gì?

Có thể nghiên cứu sàn dầm, sàn phẳng, sàn dự ứng lực hoặc sàn rỗng tùy tải trọng, kiến trúc, MEP và điều kiện thi công.

Bước cột 8m có lớn không?

Với nhiều công trình, đây là phạm vi cần lựa chọn hệ sàn cẩn thận hơn vì chiều cao kết cấu, độ võng và tự trọng bắt đầu ảnh hưởng rõ.

Lưới 8x8m có làm sàn không dầm được không?

Có thể nghiên cứu, nhưng cần kiểm tra đầy đủ độ võng, chọc thủng, tải trọng và kích thước cột.

Sàn 8x8m nên dày bao nhiêu?

Không thể xác định chỉ từ lưới cột. Chiều dày phụ thuộc hệ sàn, tải trọng, vật liệu, độ võng và chọc thủng.

Lưới 8x8m có bắt buộc dùng sàn dự ứng lực không?

Không. Dự ứng lực chỉ là một trong các phương án có thể đưa vào so sánh.

NEVO có phù hợp lưới 8x8m không?

Có thể phù hợp trong các dự án cần giảm tự trọng, mặt dưới phẳng và không gian MEP thuận lợi, nhưng cần thiết kế theo hồ sơ thực tế.

Có nên đặt hộp NEVO kín toàn bộ ô 8x8m không?

Không. Việc bố trí phải theo vùng nội lực, vùng đầu cột, lỗ mở và phương án kết cấu.

Có thể sao chép bản vẽ ô sàn 8x8m từ công trình khác không?

Không nên. Hai công trình có cùng lưới cột nhưng khác tải trọng, cột, vách, MEP và công năng có thể cần phương án khác nhau.

Kết luận

Bước cột 8m × 8m không tự động quyết định phải dùng một loại sàn cụ thể. Hệ sàn phù hợp phải được lựa chọn trên cơ sở tải trọng, công năng, chiều cao tầng, kiến trúc, MEP, độ võng, chọc thủng và điều kiện thi công.

Với các công trình cần mặt dưới sàn phẳng, giảm tự trọng và không gian MEP linh hoạt, sàn rỗng NEVO có thể được đưa vào nghiên cứu như một phương án. Tuy nhiên, phương án cuối cùng vẫn cần được xác định từ hồ sơ và tính toán của từng công trình.

Công trình của bạn đang có lưới cột khoảng 8m × 8m nhưng chưa biết nên dùng sàn dầm, sàn phẳng hay sàn rỗng? Gửi mặt bằng kiến trúc/kết cấu cho NEVO để đội ngũ kỹ thuật xem xét tải trọng, công năng, chiều cao tầng và yêu cầu MEP trước khi đề xuất phương án sơ bộ. Tìm hiểu thêm giải pháp sàn NEVO hoặc tham khảo thông tin quản lý xây dựng tại Bộ Xây dựng.
