Tải trọng sàn truyền vào dầm: Hiểu biết cơ bản và ứng dụng trong thiết kế kết cấu

tải trọng sàn truyền vào dầm

Khái niệm tải trọng sàn truyền vào dầm là một yếu tố cơ bản nhưng vô cùng quan trọng trong thiết kế và xây dựng các công trình kỹ thuật. Việc hiểu đúng và tính toán chính xác tải trọng này không chỉ đảm bảo an toàn kết cấu mà còn ảnh hưởng đến hiệu quả và chi phí của dự án. Bài viết này sẽ đi sâu phân tích và cung cấp các thông tin chi tiết về tải trọng sàn truyền vào dầm, từ khái niệm cơ bản đến ứng dụng thực tế trong thiết kế kết cấu.

Khái niệm về tải trọng sàn

Trước khi đi sâu vào các yếu tố chi tiết, chúng ta cần hiểu rõ tải trọng sàn là gì và các loại tải trọng khác nhau trên sàn, cũng như các tính chất cơ bản của chúng.

Định nghĩa tải trọng sàn

Tải trọng sànkhối lượng mà một sàn nhà có thể an toàn chịu đựng nếu phân bố đều, thường được tính bằng kilonewton (kN) trên mỗi mét vuông (m2) của diện tích​. Đây là khái niệm cơ bản cần nắm được để phân tích và thiết kế các kết cấu sàn trong xây dựng.

tải trọng sàn truyền vào dầm

Các loại tải trọng trên sàn

Có hai loại tải trọng chính trên sàn: tải trọng chết và tải trọng sống. Tải trọng chết bao gồm trọng lượng của cấu trúc sàn và các thành phần cố định khác, trong khi tải trọng sống liên quan đến các vật thể di động như người, đồ nội thất, và các vật dụng không cố định khác​. Hiểu biết này giúp cho việc tính toán nội lực và tải trọng truyền xuống các dầm được chính xác hơn.

tải trọng sàn truyền vào dầm

Tính chất của tải trọng sàn

Tải trọng sàn có thể phân bố đều hoặc tập trung. Tải trọng phân bố đều là tải trọng được phân bố thường xuyên trên toàn bộ bề mặt sàn, còn tải trọng tập trung chịu tải trọng lớn hơn ở một số khu vực nhất định. Việc phân tích này rất quan trọng trong việc thiết kế kết cấu nhằm đảm bảo sàn có khả năng chịu tải hiệu quả và an toàn​​.

Thông qua việc hiểu các khái niệm cơ bản này, các kỹ sư có thể tiến hành các phép tính toán chính xác hơn trong thiết kế kết cấu, đặc biệt là các dầm chịu lực trong các công trình xây dựng.

Xem thêm: Dầm ngược: Khám phá cấu tạo và ứng dụng của chúng trong xây dựng

Tải trọng sàn truyền vào dầm

Khi xem xét thiết kế kết cấu, việc hiểu cách tải trọng được truyền từ sàn xuống các dầm là cực kỳ quan trọng. Dưới đây là 2 khía cạnh chính: phân loại tải trọng và phương pháp tính toán.

Phân loại tải trọng sàn truyền vào dầm

Quá trình chuyển tải tải trọng trong một cấu trúc khung bắt đầu từ các sàn, là những bề mặt ngang phẳng được làm bằng hỗn hợp bê tông và thép. Tổng tải trọng của một sàn bao gồm tải trọng sống, tải trọng hoàn thiện sàn, và trọng lượng tự thân của sàn. Tải trọng này được chuyển đến các dầm, nơi cung cấp sự hỗ trợ cho sàn, và từ các dầm, tải trọng được chuyển đến các cột hỗ trợ. Tiếp theo, từ cột đến móngcuối cùng đến đất nền mà toàn bộ cấu trúc được xây dựng.

tải trọng sàn truyền vào dầm

Phương pháp tính toán tải trọng sàn truyền vào dầm

Việc chuyển tải tải trọng từ sàn đến dầm hoàn toàn phụ thuộc vào loại sàn, dù đó là sàn một chiều hay hai chiều. Loại sàn được xác định bằng cách tính tỷ lệ khía cạnh (tức là tỷ lệ giữa nhịp dài và nhịp ngắn) là Ly/Lx. Nếu Ly/Lx ≥ 2, sàn được coi là sàn một chiều. Và đối với sàn hai chiều Ly/Lx < 2.

Chuyển tải tải trọng trong sàn một chiều

Trong một sàn một chiều, tải trọng chỉ được mang theo một hướng, dọc theo nhịp ngắn của sàn. Tải trọng được phân bổ đều cho các dầm hỗ trợ nhịp dài. Ví dụ, nếu tổng tải trọng mà sàn mang là W kN, thì nó sẽ được chia đều cho các dầm dọc, tức là W/2 kN mỗi cái.

Cần lưu ý rằng, tải trọng mà sàn mang là tải trọng sàn, được biểu thị bằng kN/m2 và tải trọng này được chuyển đến các dầm dưới dạng tải trọng phân bố đều.

Công thức tính toán chuyển tải tải trọng trong sàn một chiều:

Giả sử tải trọng sàn 𝑊𝑢 theo đơn vị kN/m², tải trọng trên các dầm B1 và B2 sẽ là:

trong đó 𝐿𝑥 là chiều dài nhịp ngắn của sàn.

Ví dụ minh hoạ: Nếu một sàn một chiều có kích thước 10m x 4m với tải trọng sàn là 500 kN/m², tải trọng trên mỗi dầm sẽ là:

Chuyển tải tải trọng trong sàn hai chiều:

Trong sàn hai chiều, tải trọng được phân bổ trong cả hai hướng và chuyển lên các dầm hoặc tường xung quanh. Sàn này được chia thành hai hình tam giác và hai hình thang, với góc tạo bởi các cạnh bằng nhau của tam giác với nhịp kề là 45°.

Công thức tính toán chuyển tải tải trọng trong sàn hai chiều:

Giả sử tải trọng sàn 𝑊𝑢 theo đơn vị kN/m², tải trọng chuyển từ các khu vực tam giác đến các dầm nhịp ngắn là:

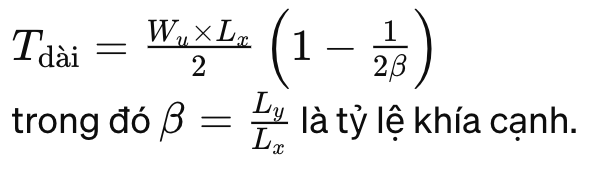

Tải trọng từ các khu vực hình thang chuyển đến các dầm nhịp dài là:

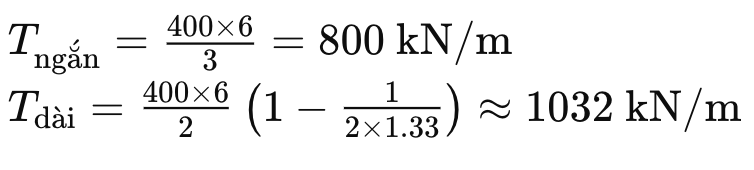

Ví dụ minh hoạ: Cho một sàn hai chiều có kích thước 8m x 6m và tải trọng sàn 400 kN/m².

Ảnh hưởng của tải trọng sàn đến thiết kế dầm

Tải trọng sàn không chỉ ảnh hưởng đến khả năng chịu lực của dầm mà còn quyết định cách thức các dầm được thiết kế trong một cấu trúc.

Tác động của tải trọng sàn truyền vào dầm đến nội lực trong dầm

Tải trọng sàn, bao gồm cả tải trọng chết và tải trọng sống, có thể gây ra nhiều loại nội lực khác nhau trong dầm như uốn, cắt và xoắn. Tải trọng sống thay đổi như người hoặc đồ nội thất tạo ra các nội lực không tĩnh, trong khi tải trọng chết từ cấu trúc của sàn thường gây ra nội lực tĩnh. Việc phân tích và thiết kế dầm cần phải xem xét cả hai loại tải trọng để đảm bảo dầm có thể chịu được các điều kiện tải trọng dự kiến mà không gây ra hư hỏng​​.

Các biện pháp thiết kế để tối ưu hóa việc chịu lực của dầm

Các kỹ sư cấu trúc sử dụng nhiều phương pháp để tối ưu hóa thiết kế dầm chịu tải trọng sàn. Một số phương pháp bao gồm việc tăng cường độ cứng và sức chịu tải của dầm bằng cách sử dụng vật liệu có sức mạnh cao hơn, thiết kế hình học của dầm để phân bổ tải trọng một cách hiệu quả hơn, và sử dụng các kỹ thuật gia cố như dầm liên tục và hệ thống chống xoắn. Việc lựa chọn đúng loại và cấu trúc của dầm không chỉ giúp cải thiện hiệu quả chịu lực mà còn ảnh hưởng đến độ bền và tuổi thọ của toàn bộ cấu trúc​.

Các vấn đề thường gặp và cách khắc phục

Trong quá trình thiết kế và vận hành các công trình, có thể gặp phải một số vấn đề như uốn quá mức, độ võng không phù hợp, và hiện tượng rung động do phối hợp không tốt giữa tải trọng và đặc tính cấu trúc của dầm. Để giải quyết những vấn đề này, các kỹ sư có thể áp dụng các biện pháp như điều chỉnh thiết kế dầm, tăng cường hệ thống chống rung và sử dụng các phần mềm mô phỏng để dự đoán và tối ưu hóa phản ứng của dầm dưới tải trọng​.

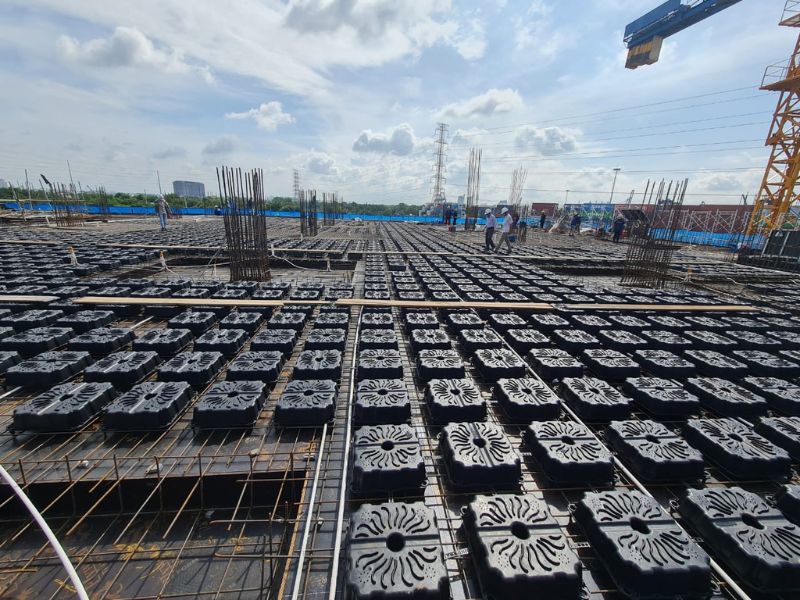

Sàn NEVO – Giải pháp tiên tiến cho sàn bê tông rỗng không dầm

Trong bối cảnh ngành xây dựng hiện đại luôn đòi hỏi những giải pháp tối ưu về chi phí và hiệu quả thẩm mỹ, sàn NEVO đã trở thành một lựa chọn ưu việt cho các công trình từ dân dụng đến công nghiệp. Sản phẩm này, với công nghệ sàn bê tông rỗng không dầm, không chỉ giảm thiểu nhu cầu sử dụng dầm mà còn hỗ trợ cho khả năng vượt nhịp lớn, mang lại không gian mở rộng rãi và linh hoạt hơn cho thiết kế kiến trúc.

tải trọng sàn truyền vào dầm

Điểm nổi bật của sàn phẳng không dầm NEVO là khả năng tối ưu hóa chi phí và thời gian thi công nhờ vào thiết kế thông minh và dễ lắp đặt, đồng thời cũng đảm bảo tính thẩm mỹ cao cho các công trình áp dụng. Cùng với đó, sàn NEVO còn được biết đến với khả năng cách âm và cách nhiệt hiệu quả, tạo ra môi trường sống và làm việc chất lượng cao.

tải trọng sàn truyền vào dầm

Lời kết

Với vai trò không thể thiếu trong thiết kế kết cấu, tải trọng sàn truyền vào dầm được giảm thiểu đáng kể trong giải pháp sàn rỗng không dầm NEVO từ NEVO Việt Nam. Sản phẩm này không chỉ tối ưu chi phí và thời gian thi công mà còn nâng cao tính thẩm mỹ và khả năng chịu lực của công trình. Hãy liên hệ với NEVO Việt Nam để biến giải pháp tối ưu này thành một phần của dự án xây dựng của bạn, đảm bảo sự an toàn và hiệu quả mà bạn cần.
