Chào mừng bạn đọc đến với hướng dẫn tính toán sàn không dầm NEVO, một giải pháp hiện đại trong thiết kế và xây dựng cung cấp không gian mở rộng rãi và hiệu quả kinh tế. Bài viết này sẽ đưa ra cái nhìn tổng quan về cách tính toán và thiết kế sàn không dầm NEVO, từ quy trình kỹ thuật đến các ứng dụng thực tế.
Nội Dung Chính
Khái niệm và ứng dụng của sàn không dầm
Sàn không dầm là một giải pháp xây dựng hiện đại, ngày càng được ưa chuộng bởi lợi ích to lớn mà nó mang lại cho các công trình kiến trúc. Với công nghệ tiên tiến, NEVO Việt Nam đã tối ưu hóa việc sử dụng không gian và chi phí xây dựng. Dưới đây là những thông tin cơ bản về khái niệm và ứng dụng của loại sàn này.
Định nghĩa sàn không dầm

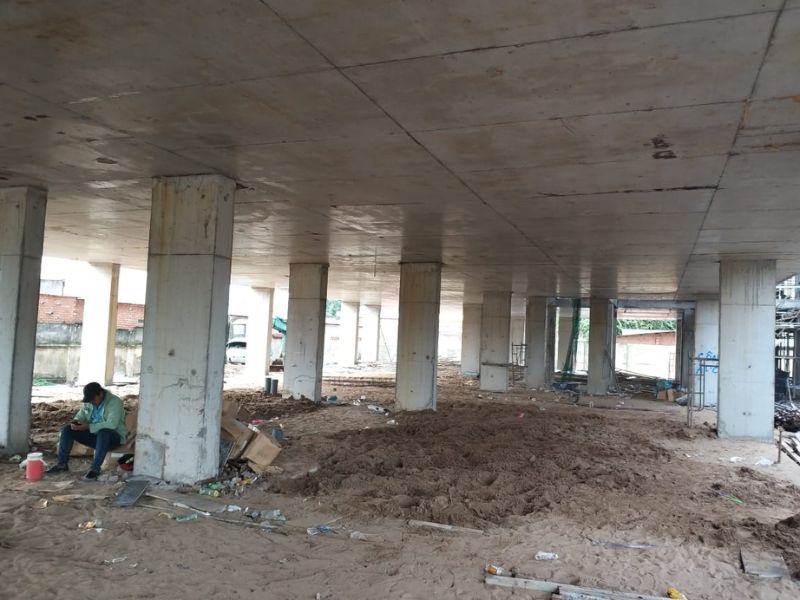

Sàn không dầm, hay còn gọi là sàn phẳng không dầm, là loại sàn bê tông cốt thép được thiết kế mà không sử dụng các dầm chịu lực truyền thống. Điều này tạo nên một bề mặt phẳng liền mạch, giúp tăng không gian sử dụng và cải thiện tính thẩm mỹ của công trình. NEVO Việt Nam áp dụng phương pháp này nhờ vào việc tích hợp các công nghệ xây dựng tiên tiến từ Châu Âu, đảm bảo tính ổn định và độ bền vững cao.
Lợi ích của sàn không dầm trong thi công
Việc áp dụng sàn không dầm mang lại nhiều lợi ích thiết thực trong quá trình thi công. Đầu tiên, chúng giúp giảm trọng lượng của công trình, giảm nhu cầu về vật liệu và lao động, từ đó tiết kiệm chi phí đáng kể. Thứ hai, sàn không dầm cho phép linh hoạt trong thiết kế không gian nội thất, không bị hạn chế bởi các dầm và cột. Cuối cùng, loại sàn này cũng giúp rút ngắn thời gian thi công và dễ dàng trong việc bảo trì, sửa chữa.
Các dự án tiêu biểu tại Việt Nam sử dụng sàn không dầm
NEVO Viêt Nam đã thực hiện nhiều dự án lớn tại Việt Nam, ứng dụng hiệu quả phương pháp sàn không dầm. Một số dự án tiêu biểu có thể kể đến như Amour Hotel Phú Quốc, Center Point Đà Nẵng và Wech Wedding Event Quảng Bình. Những dự án này không chỉ thể hiện khả năng vượt trội về mặt kỹ thuật mà còn chứng minh cam kết của NEVO trong việc mang đến những giải pháp xây dựng bền vững và hiệu quả cho khách hàng.
Hướng dẫn quy trình tính toán sàn không dầm NEVO
Thiết lập mô hình sàn trên SAFE
- Xuất File f2k từ Etab: Sau khi phân tích và có kết quả ổn định từ mô hình tổng thể tại Etab, bắt đầu xuất dữ liệu vào file f2k. Để thực hiện, chọn “File” rồi “Export”, sau đó “Save Story as SAFE V12.f2k Text file”. Trong hộp thoại “SAFE V12 Export Options”, chọn tầng sàn cần xuất và tùy chọn thứ ba “Export floor plus Column and Wall Distortions” để tính đến tải trọng trên mặt sàn và tương tác cột vách.
- Mở File f2k Trên SAFE: Khởi động SAFE, đi đến “File” => “Import” => “SAFE F2k file…” và chọn file thích hợp để mở. SAFE sẽ hiển thị mô hình sàn đầy đủ dữ liệu về vật liệu, cấu kiện, kích thước hình học. Đặt tên và lưu file lại.
Hiệu chỉnh về đặc trưng vật liệu
- Khai báo vật liệu cho sàn không dầm: Trong mô hình SAFE, phần sàn không dầm được coi như hệ sàn nấm với sàn đặc ở mũ cột và sàn rỗng còn lại. Thực hiện tính toán độ cứng và trọng lượng riêng bê tông tương đương. Tại mục “Design” => “Design preferences”, chọn code thiết kế BS 8110-97 phù hợp với TCVN. Định nghĩa lại các vật liệu trong “Define” => “Material”.
- Nhận diện và hiệu chỉnh các loại vật liệu: Nhận diện vật liệu đã khai báo, chẳng hạn như thép CSA-G30.18Gr400 được đổi tên thành Lsan và các loại bê tông như B30, B30N. Hiệu chỉnh cường độ vật liệu và độ cứng theo chuẩn BS 8110-97 từ số liệu TCVN.
Hiệu chỉnh về trường hợp tải và tổ hợp tải trọng
- Khai báo tải trọng: Khi xuất từ Etabs sang SAFE, xuất tất cả trường hợp tải và kiểm tra tải trọng. Lập các tổ hợp tải chính và phụ, ví dụ tổng tĩnh tải (TTT), các trường hợp gió (GDX) và động đất (DDX).
- Tổ hợp tải trọng tính toán và tiêu chuẩn: Thiết lập bộ tổ hợp tính toán dùng để thiết kế cấu kiện theo TCVN và một bộ tổ hợp tiêu chuẩn dùng để kiểm tra võng, vết nứt cho sàn. Các tổ hợp được lựa chọn cho thiết kế thông qua hộp thoại “Design load Combinations”.
Lập hệ thống Strip
Vẽ và hiệu chỉnh strip mẫu cho mỗi phương x, y, sao cho chúng trùng với các sườn dầm chìm. Dùng công cụ “Draw design strips” để vẽ và nhân bản strip cho phù hợp với dầm chìm của sàn.
Quá trình phân tích và tính toán thiết kế
Thực hiện phân tích và thiết kế: Chạy phân tích và thiết kế bằng cách sử dụng chức năng “Run Analysis & Design” hoặc nhấn F5. Theo dõi tiến trình và xử lý các kết quả thu được.

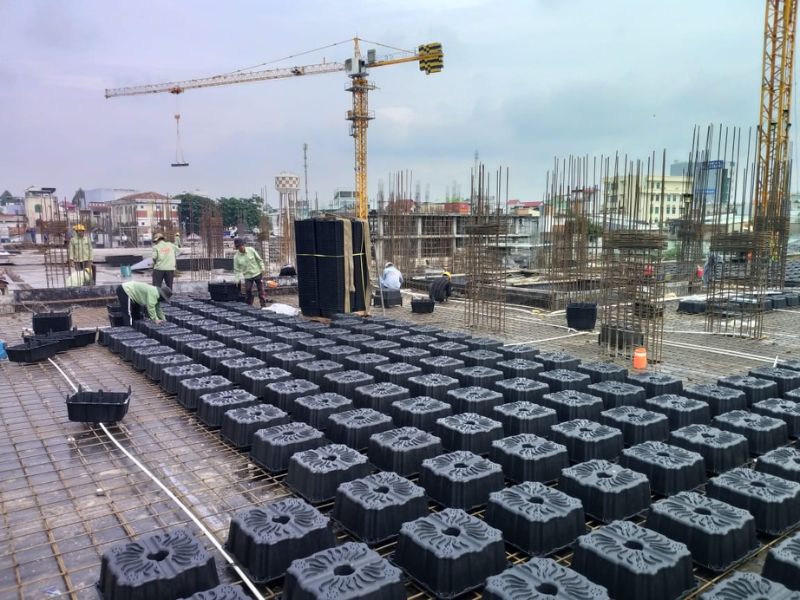

Tính toán và bố trí cốt thép cho sàn

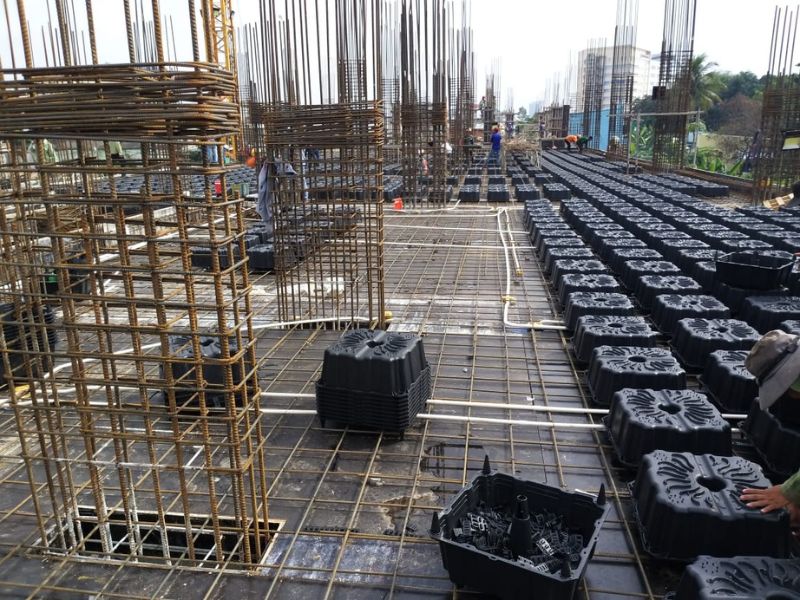

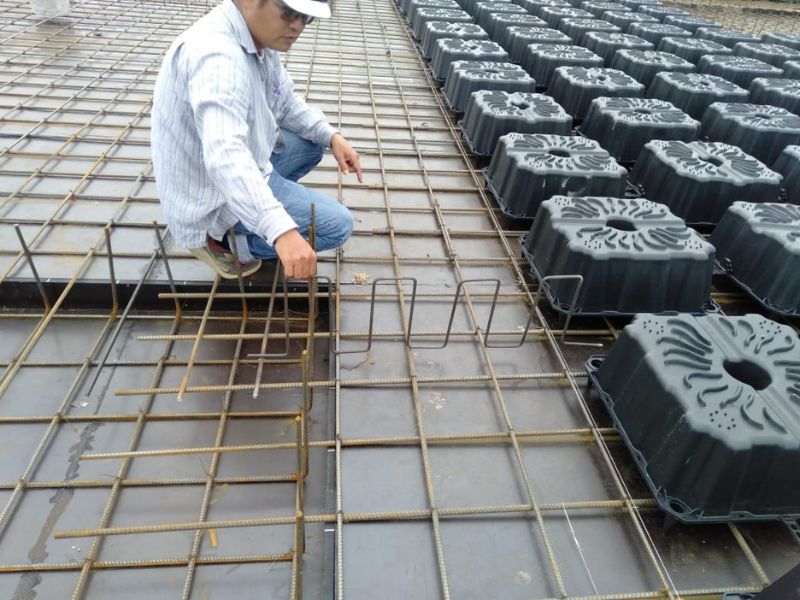

- Bố trí thép dọc và thép lưới: Dựa trên kết quả từ SAFE để bố trí thép dọc và thép lưới. Chọn đường kính và khoảng cách thép phù hợp cho các lớp top và bottom. Kiểm tra và điều chỉnh số lượng thép gia cường cần thiết cho các strip.
- Xuất kết quả thiết kế: Xuất các kết quả thiết kế từ SAFE dưới dạng strip vào file “Design Details”, sau đó lưu dưới dạng file RTF để tham khảo và thuyết minh.
Tiêu chuẩn và thực hành thiết kế
- Áp dụng tiêu chuẩn và tài liệu thiết kế: Tuân theo TCVN5574-2012 và các tiêu chuẩn thực hành khác như TCXDVN 356-2005 cho tính toán và thiết kế các loại sàn NEVO.
- Lực chống cắt và chống chọc thủng: Thực hiện tính toán lực chống cắt và chống chọc thủng. Đối chiếu kết quả và xác định các vị trí cần bố trí thép đai chống cắt và chống chọc thủng, tuân thủ các quy định của tiêu chuẩn thiết kế.
Xem thêm: Tải trọng sàn truyền vào dầm: Hiểu biết cơ bản và ứng dụng trong thiết kế kết cấu
So sánh sàn không dầm và sàn có dầm
Trong ngành xây dựng hiện đại, việc lựa chọn giữa sàn không dầm và sàn có dầm tùy thuộc vào nhiều yếu tố như mục đích sử dụng, yêu cầu thẩm mỹ, kinh tế, và thời gian thi công. Dưới đây là so sánh chi tiết giữa hai phương pháp này theo từng khía cạnh.
Hiệu quả kinh tế
Sàn không dầm có ưu điểm là tiết kiệm chi phí vật liệu và lao động do thiết kế tối giản hóa, không cần nhiều dầm và cột như sàn có dầm. Điều này giúp giảm đáng kể chi phí tổng thể của dự án. Ngược lại, sàn có dầm thường đòi hỏi nhiều vật liệu hơn, nhưng có thể chịu tải trọng lớn hơn, phù hợp với các công trình đòi hỏi độ an toàn cao.
Thẩm mỹ và không gian sử dụng
Sàn không dầm mang lại không gian mở rộng rãi và thoáng đãng, không bị gián đoạn bởi các dầm hay cột, thích hợp với các thiết kế nội thất hiện đại và linh hoạt. Trong khi đó, sàn có dầm có thể hạn chế tính linh hoạt trong việc bố trí không gian do sự hiện diện của các dầm và cột, có thể ảnh hưởng đến thẩm mỹ tổng thể.
Thời gian thi công và bảo trì
Sàn không dầm nhanh chóng hơn trong quá trình thi công do cấu trúc đơn giản, và thường ít yêu cầu bảo trì hơn vì không có các khe nối giữa dầm và bê tông. Sàn có dầm yêu cầu thời gian thi công dài hơn do tính phức tạp của kết cấu và có thể cần nhiều công tác bảo trì hơn để đảm bảo an toàn cho cấu trúc.
Lời kết
Với hướng dẫn chi tiết về tính toán sàn không dầm, bạn đã sẵn sàng để áp dụng giải pháp sàn không dầm NEVO vào các dự án của mình. Để khám phá thêm và thực hiện các giải pháp sàn không dầm hiệu quả, hãy liên hệ với NEVO Việt Nam, nhà cung cấp hàng đầu các sản phẩm sàn không dầm. Chúng tôi luôn sẵn sàng hỗ trợ bạn trong mọi giai đoạn của dự án.
