Dầm và sàn là các bộ phận cốt lõi xây dựng cấu trúc của một công trình. Trong quá trình thi công, bê tông thường được đổ đồng thời cho cả dầm và sàn. Việc nắm vững phương pháp tính toán và thiết kế ván khuôn dầm sàn không chỉ giúp tiết kiệm thời gian mà còn đảm bảo tính hiệu quả và an toàn cho công trình lâu dài.
Nội Dung Chính
Chức năng của ván khuôn dầm sàn
Ván khuôn, được thiết kế theo kích thước chuẩn của công trình, là công cụ đắc lực để tạo nên các khuôn mẫu cho bê tông. Chúng đóng vai trò quan trọng trong việc chịu lực và giữ hình dạng cho bê tông khi nó chuyển từ thể lỏng sang rắn. Ván khuôn có thể được làm từ nhiều loại vật liệu như gỗ, kim loại, thép hoặc nhựa, giúp tạo hình chính xác cho bê tông, giảm thiểu sự lãng phí và nâng cao tính thẩm mỹ của công trình.
Đặc biệt, ván khuôn dùng cho dầm và sàn (thường được biết đến là ván khuôn cho vị trí dầm sàn) bao gồm các tấm ván có diện tích tương đương với sàn công trình, được hỗ trợ bởi hệ thống phụ kiện đi kèm. Chức năng chính của chúng là giúp hình thành bê tông, đảm bảo bề mặt hoàn thiện mịn màng. Ván khuôn này hoạt động theo nguyên tắc cơ bản: dầm hỗ trợ dầm, sàn hỗ trợ sàn.
Ván khuôn dầm: Gồm ván khuôn đáy dầm và thành dầm kết hợp.
Ván khuôn sàn: Bao gồm toàn bộ diện tích đáy của các ô sàn.
Cấu trúc và thông số kỹ thuật của ván khuôn dầm sàn
Thông số kỹ thuật của ván khuôn dầm sàn
- Chiều dài: Có các kích thước từ 600 mm đến 1800 mm hoặc được sản xuất theo yêu cầu cụ thể của dự án.
- Chiều rộng: Phạm vi từ 200 mm đến 600 mm hoặc có thể điều chỉnh theo nhu cầu của công trình.
- Độ dày: Thông thường là 2mm hoặc theo đặc điểm kỹ thuật của công trình.
Chi tiết cấu tạo của ván khuôn dầm sàn
- Ván khuôn dầm: Bao gồm các tấm ván khuôn ở đáy dầm kết hợp với thành dầm.
- Ván khuôn sàn: Tạo thành từ diện tích đáy của các ô sàn.
- Tấm ván khuôn: Là thành phần chính, được lắp ghép lại để hình thành cấu trúc ván khuôn dầm sàn.
- Khung đỡ cốp pha: Cung cấp sự hỗ trợ và chịu lực cho tấm ván khuôn.
- Thanh giằng: Được lắp đặt giữa các tấm sàn để cải thiện khả năng chịu lực và nâng cao tính thẩm mỹ.
- Gân trợ lực: Đảm bảo giữ nguyên hình dạng của cốp pha và bê tông khi tháo dỡ, ngay cả dưới tác động mạnh.
- Chi tiết bổ trợ: Bao gồm các góc V, thanh la giằng, chốt con sâu, v.v., giúp liên kết các tấm ván khuôn một cách chắc chắn, không để lại khe hở.
Xem thêm: Cách đóng cốp pha dầm sàn để đảm bảo độ bền và an toàn
Phương pháp tính lượng ván khuôn dầm sàn cần thiết
Sàn công trình thường xuyên phải chịu các tác động mạnh, do đó, việc tính toán cẩn thận từ giai đoạn chuẩn bị là vô cùng quan trọng. Chính xác trong việc xác định số lượng và khối lượng ván khuôn dầm sàn là bước đầu tiên để đảm bảo quá trình đổ bê tông diễn ra suôn sẻ.
Hướng dẫn tính lượng ván khuôn cần thiết
- Ván khuôn dầm: Mỗi ván khuôn được tính là một khuôn cho một dầm, bao gồm cả lỗ mở và dầm biên.
- Ván khuôn sàn: Bắt đầu bằng việc tính tổng diện tích đáy của dầm, sau đó tính diện tích của các ô sàn và trừ đi phần diện tích giao với cột.
- Thành sàn: Dầm biên của sàn (hay còn gọi là thành sàn) được tính bằng cách lấy chiều cao của sàn nhân với chu vi xung quanh công trình. Đối với lỗ mở, lấy chu vi của lỗ mở nhân với chiều cao sàn.
Những lưu ý khi tính toán ván khuôn dầm sàn
- Chọn kích thước cốp pha phù hợp với thiết kế.
- Đảm bảo các khe hở được lấp đầy bằng khuôn sàn để tạo ra độ dày đồng nhất.
- Tính toán kỹ lưỡng khoảng cách và kích thước giữa các đà dọc và đà ngang.
- Kiểm tra tính chắc chắn, độ võng và tiết diện của các đà dọc, đà ngang để đảm bảo độ bền.

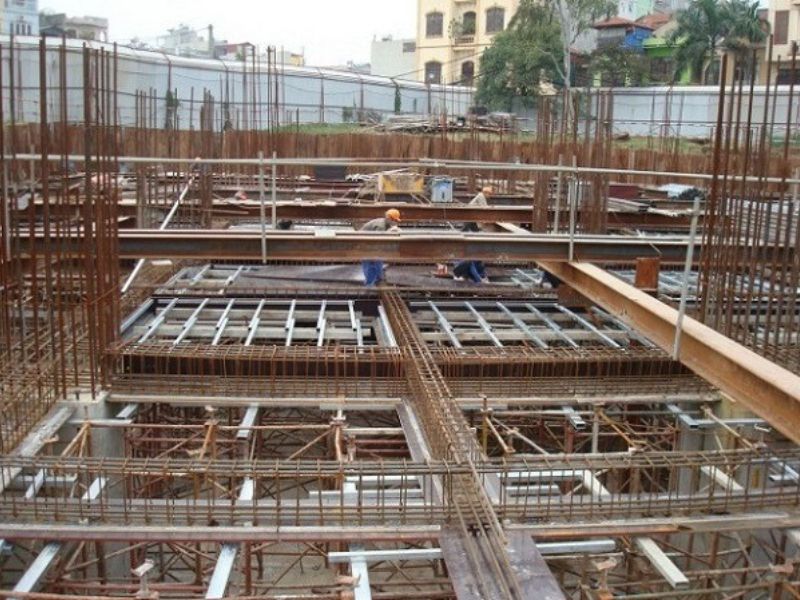

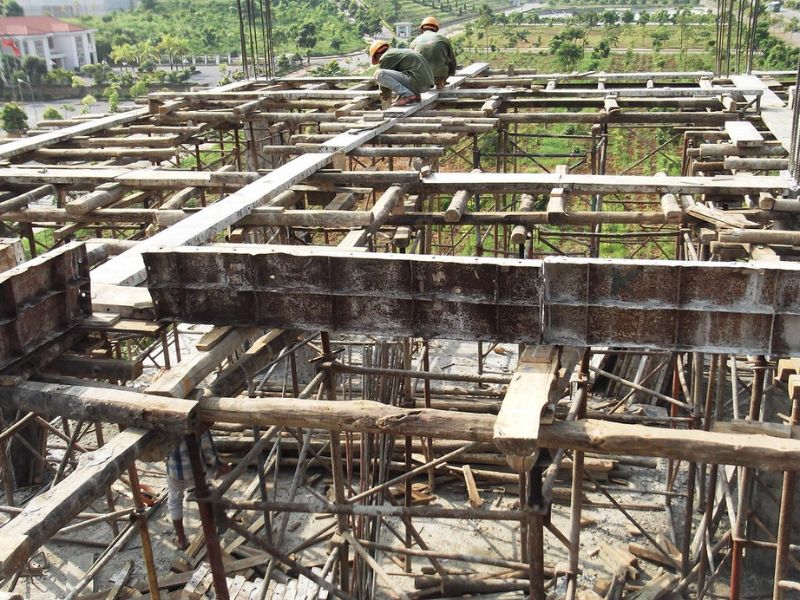

Hướng dẫn lắp đặt ván khuôn dầm sàn
Dưới đây là các bước thi công ván khuôn dầm sàn chi tiết:
Bước 1: Dựng giàn giáo chữ A
Bước 2: Thực hiện lắp đặt cốp pha
- Tuyển chọn và đánh giá kỹ cốp pha để đảm bảo phù hợp với yêu cầu kỹ thuật của bản vẽ.
- Đặt ván khuôn dầm sàn trên giàn giáo chữ A làm từ thép chịu lực và hệ thống xà gồ gỗ, khai thác hiệu quả diện tích thép chịu lực và kết hợp với ván khuôn gỗ.
- Bố trí các ván diềm xung quanh chu vi của sàn để tách biệt cốp pha dầm và cốp pha sàn.
- Sử dụng đinh con đỉa và các thành ván dầm sàn để cố định cấu trúc.
- Kiểm tra và đảm bảo độ kín của cốp pha.
- Đánh giá khả năng chịu lực để lựa chọn chất liệu, kích thước của ván khuôn, các trụ chống, và các phụ kiện liên quan cho phù hợp.
- Vệ sinh sạch sẽ bề mặt ván khuôn trước khi đổ bê tông tươi.
- Kiểm tra kỹ lưỡng các mối nối, khoảng cách, và kích thước theo bản vẽ.
- Kiểm tra các thiết bị điện, giàn giáo, và thép xây dựng.
- Sau khi hoàn thành công việc, thực hiện vệ sinh và bảo dưỡng các dụng cụ để đảm bảo độ bền.
Hướng dẫn chi tiết tháo dỡ ván khuôn dầm sàn
Trong điều kiện thông thường, cường độ bê tông cần đạt 50% trong 7 ngày cho các công trình có bản dầm hoặc vòm dưới 2 mét, 70% trong 10 ngày cho những công trình có bản dầm hoặc vòm từ 2 đến 8 mét, và 90% trong 23 ngày cho những công trình với bản dầm hoặc vòm trên 8 mét.
Quá trình tháo dỡ ván khuôn dầm sàn được thực hiện theo các bước sau:
- Giữ lại giàn giáo và cột chống ở tấm sàn liền kề tấm sàn chuẩn bị đổ bê tông.
- Tháo các cột chống ở sàn phía dưới nhưng vẫn giữ lại các cột chống ở dầm dưới.
Các lưu ý quan trọng:
- Chỉ tiến hành tháo dỡ ván khuôn khi bê tông đã đạt đủ cường độ để tự chịu lực của các tải trọng đặt trên nó.
- Tháo dỡ ván khuôn cần thực hiện từng bước một, tránh gây va đập mạnh có thể làm ảnh hưởng đến cấu trúc bê tông.
- Không được phép tháo cốp pha khi bê tông chưa đạt độ cứng cần thiết.
- Trong trường hợp cần tháo dỡ ván khuôn sớm, nên sử dụng các biện pháp chống đỡ bổ sung để cải thiện khả năng chịu lực của bê tông tươi.
- Nếu tháo dỡ sau 7 – 10 ngày, không nên gỡ bỏ hoàn toàn mà cần giữ lại các cột chống vì bê tông dầm sàn không chỉ chịu lực bản thân mà còn phải đối mặt với tải trọng từ các hoạt động thi công.
Xem thêm: Quy trình đổ bê tông Dầm, Móng, Cột, Sàn đúng Kỹ Thuật 2024

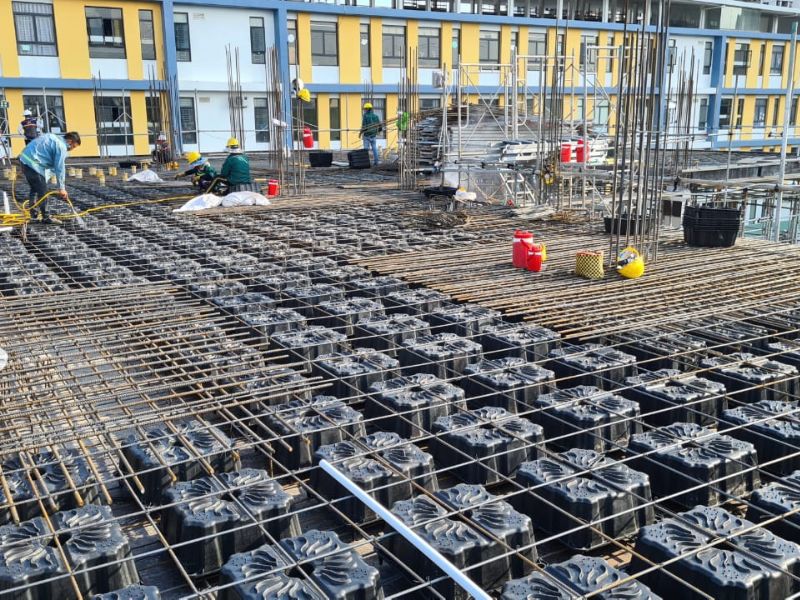

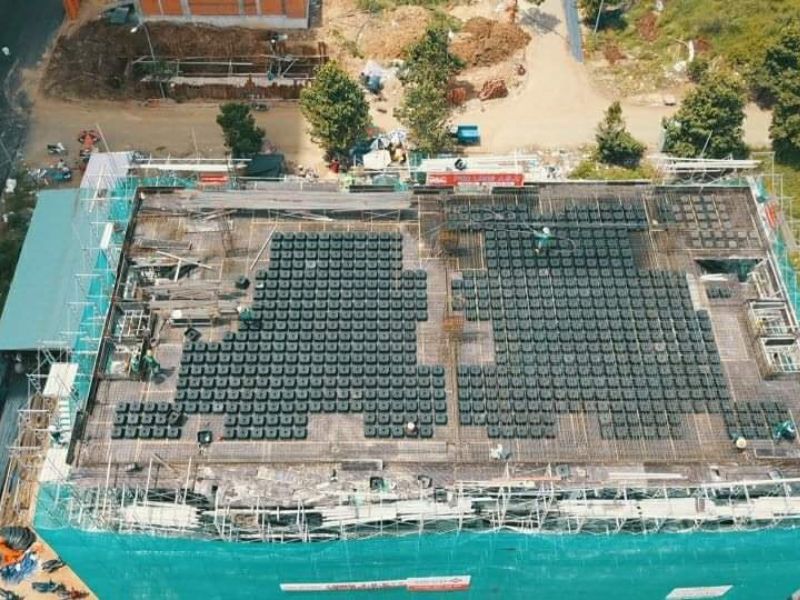

Sử dụng sàn rỗng không dầm NEVO trong thiết kế và thi công hiện đại
Công nghệ sàn rỗng không dầm NEVO đem lại nhiều lợi ích thiết thực trong thi công và thiết kế cấu trúc các công trình xây dựng. Sàn NEVO, với công nghệ tiên tiến, giúp giảm đáng kể số lượng dầm cần thiết trong quá trình thiết kế, từ đó cũng giảm lượng ván khuôn dầm sàn cần sử dụng, qua đó giúp tiết kiệm chi phí đáng kể cho các dự án.
Tiết kiệm chi phí và nâng cao thẩm mỹ
Sử dụng sàn phẳng vượt nhịp NEVO không chỉ giúp giảm thiểu chi phí nguyên vật liệu nhờ giảm lượng dầm và ván khuôn cần thiết, mà còn góp phần nâng cao tính thẩm mỹ cho công trình. Các không gian được thiết kế mở hơn, tạo điều kiện cho việc tối ưu hóa ánh sáng tự nhiên và không gian sử dụng, mang lại vẻ đẹp hiện đại và tinh tế cho các công trình dân dụng và công nghiệp.
Cải thiện hiệu quả công trình
Không chỉ có lợi ích về mặt kinh tế và thẩm mỹ, sàn NEVO còn giúp cải thiện hiệu quả công trình nhờ khả năng chịu lực tốt và độ bền cao. Công nghệ này đặc biệt phù hợp với các dự án có yêu cầu cao về không gian mở và tính linh hoạt của cấu trúc, đồng thời đáp ứng nhu cầu về một giải pháp xây dựng bền vững và thân thiện với môi trường.
Sử dụng sàn hộp không dầm NEVO, Nevo Việt Nam không những thể hiện năng lực vượt trội trong lĩnh vực thiết kế và thi công hiện đại mà còn góp phần vào việc phát triển các giải pháp xây dựng tiết kiệm và bền vững. Đây là một trong những công nghệ tiên phong tại Nevo Việt Nam, đem lại giá trị gia tăng không chỉ cho chủ đầu tư mà còn cho cả cộng đồng xây dựng rộng lớn.
Lời kết
Việc thiết kế và sử dụng ván khuôn dầm sàn trong xây dựng là một phần không thể thiếu trong việc đảm bảo chất lượng và tính thẩm mỹ của các công trình. Tuy nhiên, công nghệ tiên tiến của sản phẩm sàn rỗng không dầm NEVO từ NEVO Việt Nam đã mở ra một hướng đi mới, mang lại hiệu quả kinh tế cao hơn và thẩm mỹ tốt hơn cho các công trình. Để biết thêm chi tiết vui lòng liên hệ hoặc truy cập website của chúng tôi để được tư vấn cụ thể.
