Bạn đã từng tự hỏi kích thước dầm nhà 2 tầng cần đạt bao nhiêu không? Trong thiết kế và kiến trúc của một ngôi nhà, dầm đóng một vai trò cực kỳ quan trọng, do đó, việc lựa chọn kích thước dầm phù hợp là cần thiết để đảm bảo kết cấu của ngôi nhà chịu được tải trọng khi hoạt động, nhất là với những ngôi nhà có 2 tầng. Hãy cùng NEVO Việt Nam khám phá thông tin về kích thước dầm cho một ngôi nhà 2 tầng trong nội dung sau.
Nội Dung Chính
Đặc điểm kích thước dầm nhà 2 tầng: Hiểu về dầm nhà
Có thể bạn chưa quen với thuật ngữ “dầm nhà“, nhưng nó là một khái niệm chính yếu trong ngành xây dựng. Dầm nhà giữ một vai trò cực kỳ quan trọng trong quá trình thiết kế và xây dựng của một căn nhà, mang lại vẻ đẹp và sự vững chãi cho công trình. Thành phần chính của dầm nhà bao gồm bê tông và thép, sử dụng rộng rãi trong việc xây dựng nhà ở và các công trình khác.
Thông thường, dầm nhà có hình dạng vuông hoặc chữ nhật và được đặt trên các cột của nhà hoặc các công trình xây dựng khác. Dầm nhà là một thành phần chịu lực, được bố trí theo hướng ngang hoặc nghiêng để chịu các tải trọng từ trên xuống như sàn, tường, mái và đảm nhận vai trò chính trong việc chống đỡ. Đối với những ngôi nhà có hai tầng, dầm nhà được làm từ bê tông cốt thép để đảm bảo độ vững chắc và an toàn.
Về mặt kỹ thuật, dầm nhà hai tầng được xem xét là một cấu kiện chịu lực nằm ngang, chịu ảnh hưởng của mô men uốn và lực cắt. Cốt thép trong tiết diện thẳng góc của dầm chỉ được sắp đặt dựa trên các tính toán về khả năng chịu đựng mô men uốn. Trong một số trường hợp, dầm cũng có thể phải chịu lực dọc (như trong khung giằng), yêu cầu phải xem xét kỹ lưỡng khi tính toán kích thước của dầm nhà hai tầng để chịu được lực nén uốn (hoặc kéo uốn), giống như trong trường hợp của cột. Ngoài ra, cần lưu ý đến giằng chéo trong quá trình tính toán và thiết kế cấu kiện, để đảm bảo tính toàn vẹn và độ vững chắc của công trình.
Kích thước dầm nhà 2 tầng chuẩn trong ngành xây dựng
Việc đảm bảo một ngôi nhà hai tầng vững chắc và bền bỉ theo thời gian, nhằm bảo đảm an toàn cho gia đình, đòi hỏi sự lựa chọn kỹ lưỡng về cấu trúc và việc tính toán kích thước của dầm. Trên thực tế, việc xây dựng dầm lớn với lượng thép dồi dào không tự nhiên dẫn đến sự an toàn tối ưu cho ngôi nhà mà còn có thể gây ra tác dụng ngược nếu không được tính toán một cách thận trọng. Điều quan trọng là phải nắm vững cách ngôi nhà hoạt động và cách bố trí bê tông, cốt thép phù hợp. Tuy nhiên, đây là một quá trình không hề đơn giản cho những ai không chuyên, thậm chí đối với những người dày dạn kinh nghiệm trong lĩnh vực xây dựng mà không có sự đào tạo chính quy.
Cấu tạo và chức năng của dầm trong nhà 2 tầng
Trước khi khám phá về kích thước tiêu chuẩn của dầm cho ngôi nhà hai tầng, cần phải hiểu sâu về cấu trúc và cấu tạo của loại cấu kiện này. Dầm đóng vai trò quan trọng trong việc đảm bảo độ cứng cáp cho ngôi nhà, do đó dầm nhà hai tầng có cấu tạo phức tạp. Khi thi công nhà hai tầng, ngoài việc quan tâm đến kích thước dầm, cần chú trọng đến cấu trúc và cấu tạo của dầm để tránh những sai sót có thể xảy ra, dẫn đến hậu quả không mong muốn. Cốt thép trong dầm bao gồm các bộ phận như cốt dọc chịu lực, cốt dọc cấu tạo, cốt đai, và cốt xiên, với mỗi dầm thường có bốn cốt dọc được đặt ở bốn góc của dầm. Đôi khi, cấu trúc của dầm cũng có thể bao gồm hoặc không bao gồm cốt xiên.
Nguyên tắc chọn lựa thép cho dầm
Các thanh cốt thép dọc trong dầm nhà đóng vai trò cực kỳ quan trọng, thường được chọn từ các loại thép nhóm AII, AIII hoặc CII, CIII với đường kính dao động từ 12mm đến 40mm. Phần cốt đai, đặt ngang trong dầm và chịu ít lực ngang hơn, do đó có đường kính nhỏ hơn, thường không ít hơn 4mm.
Lớp bảo vệ bê tông bao quanh cốt thép, gọi là Ao, xác định khoảng cách từ biên ngoài của bê tông đến cốt thép, bao gồm Ao1 cho cốt đai và Ao2 cho cốt thép dọc. Mục đích của lớp bảo vệ này là để ngăn chặn sự ăn mòn cốt thép. Khoảng cách tối thiểu giữa hai cốt thép, được gọi là To, đảm bảo rằng khi bê tông được đổ, không bị tắc nghẽn bởi sỏi.
Quy định về khoảng cách lớp bảo vệ bê tông như sau:
- Ao1 cần tối thiểu 1cm cho các dầm với chiều cao dưới hoặc bằng 25cm; và tối thiểu 1,5cm cho chiều cao trên 25cm.
- Ao2 cần tối thiểu 1,5cm cho các dầm với chiều cao dưới hoặc bằng 25cm; và tối thiểu 2cm cho chiều cao trên 25cm.
Kích thước chuẩn và tính toán kích thước dầm nhà 2 tầng
Trong việc chọn lựa kích thước cho dầm nhà hai tầng, cần lưu ý đến chiều cao và chiều rộng của dầm, bao gồm cả dầm chính và dầm phụ. Chiều cao tiêu chuẩn cho dầm nhà hai tầng thường ở mức 300mm, hay 30cm. Kích thước cụ thể còn phụ thuộc vào khoảng nhịp, tức là khoảng cách giữa hai cột. Chiều cao của dầm chính và dầm phụ thường được tính dựa trên tỷ lệ với nhịp, lần lượt là từ ⅛ đến 1/12 và từ 1/12 đến 1/16 của nhịp. Chiều rộng dầm thường tương đương với chiều rộng của tường, 22cm hoặc 11cm, nhưng tỷ lệ giữa chiều rộng và chiều cao của dầm không nên ít hơn ⅓. Từ khoảng cách giữa các cột, có thể xác định chính xác kích thước dầm cho nhà hai tầng.
Đối với dầm console, chiều dài đã được xác định từ trước, và độ dày của dầm, Bw, nên không dưới 12 cm, coi như độ dày cơ bản của bức tường mà dầm đang hỗ trợ, không kể lớp hoàn thiện. Cũng giống như việc tính toán cho sàn, chiều cao h của dầm cần được xác định, không được dưới 20 cm. Đối với dầm có hai điểm tựa mà không có console ở hai đầu, chiều cao H được tính bằng cách chia chiều rộng W1 cho 10 và làm tròn đến số gần nhất chia hết cho 5. Trong trường hợp dầm có nhiều điểm tựa, chiều cao được tính bằng cách chia chiều rộng của các nhịp chính (W1, W2, … Wn) cho 12 và làm tròn đến số chia hết cho 5 gần nhất. Điều này áp dụng cho toàn bộ chiều dài của dầm, kể cả những đoạn với nhịp ngắn hơn. Để ước lượng chiều cao của dầm console, chia chiều dài của console cho 5.
Quá trình xác định kích thước dầm cho nhà hai tầng liên quan đến nhiều yếu tố như mục đích sử dụng, tải trọng, và thiết kế kết cấu của nhà hiện đại. Do đó, chủ nhà nên tìm kiếm sự tư vấn từ những chuyên gia trong ngành để có cái nhìn đầy đủ hơn. Với kinh nghiệm lâu năm trong lĩnh vực xây dựng và đã thực hiện nhiều dự án nhà ở đa dạng, NEVO Việt Nam am hiểu cách tính toán chính xác các số đo dầm nhà. Dầm nhà, tạo nên bộ khung chính của công trình, ảnh hưởng lớn đến độ vững chãi và bền bỉ của toàn bộ cấu trúc. Do đó, chúng tôi luôn tiến hành các phép tính một cách cẩn trọng, đảm bảo tính toàn diện và chính xác nhất cho công trình của khách hàng.
XEM THÊM: Dầm ngang – Cấu kiện không thể thiếu trong kết cấu xây dựng
Nguyên tắc chọn lựa và bố trí cốt thép trong dầm
Các nguyên tắc chung trong việc bố trí cốt thép cho dầm bao gồm:
- Ở khu vực chịu momen dương, cốt thép chịu kéo AS được đặt ở phần dưới và phần trên của dầm cho khu vực chịu momen âm.
- Lựa chọn vị trí đặt cốt thép tại khu vực có diện tích momen lớn nhất để tối ưu hóa diện tích tiết diện và giảm lượng thép sử dụng, bằng cách loại bỏ hoặc uốn chuyển cốt thép ở những khu vực cần thiết.
- Sau khi uốn hoặc cắt, cần đảm bảo số lượng cốt thép còn lại có khả năng chịu lực đủ mạnh mẽ, dù là ở tiết diện thẳng góc hay nghiêng.
- Cốt thép chịu lực cần được cố định chắc chắn ở đầu mỗi thanh.
Việc hiểu biết về cấu tạo của dầm là bước quan trọng để xác định kích thước chuẩn của dầm nhà hai tầng. Cấu trúc của dầm trong nhà ở và dầm trong các công trình xây dựng lớn có sự khác biệt rõ ràng. Trong phạm vi của bài viết này, chúng tôi tập trung vào kích thước dầm cho nhà hai tầng. Nếu bạn có bất kỳ thắc mắc nào liên quan đến kích thước hoặc cấu trúc của các công trình xây dựng khác, mời bạn liên hệ qua hotline của chúng tôi để nhận được tư vấn kịp thời. Hoặc theo dõi website của chúng tôi để cập nhật thêm nhiều thông tin bổ ích về xây dựng trong những bài viết tiếp theo.
Kích thước dầm nhà 2 tầng: Cơ chế hoạt động
Khi quan sát quá trình hoạt động của dầm, từ khi mới bắt đầu chịu tải đến khi bị hủy hoại, ta có thể thấy một loạt biến đổi xảy ra như sau: Ban đầu, khi tải trọng còn nhỏ, dầm vẫn giữ nguyên hình dạng. Sau đó, theo sự tăng lên của tải trọng, những vết nứt xuất hiện, cụ thể là các vết nứt vuông góc với trục dầm ở khu vực dầm chịu moment lớn và vết nứt nghiêng gần khu vực dựa vào gối tựa nơi chịu lực ngang mạnh. Khi tải trọng tăng cao, dầm sẽ bị hủy hoại, có thể là ở tiết diện với vết nứt vuông góc hoặc tiết diện với vết nứt nghiêng.
Trong suốt thời gian chịu tải, độ võng của dầm liên tục tăng lên. Đối với trạng thái giới hạn của dầm về khả năng chịu đựng (tức là theo sức mạnh), nó được định nghĩa là hủy hoại ở tiết diện vuông góc hoặc nghiêng với trục dầm, do đó, việc tính toán các thành phần chịu uốn dựa trên khả năng chịu lực bao gồm cả tiết diện vuông góc và nghiêng.

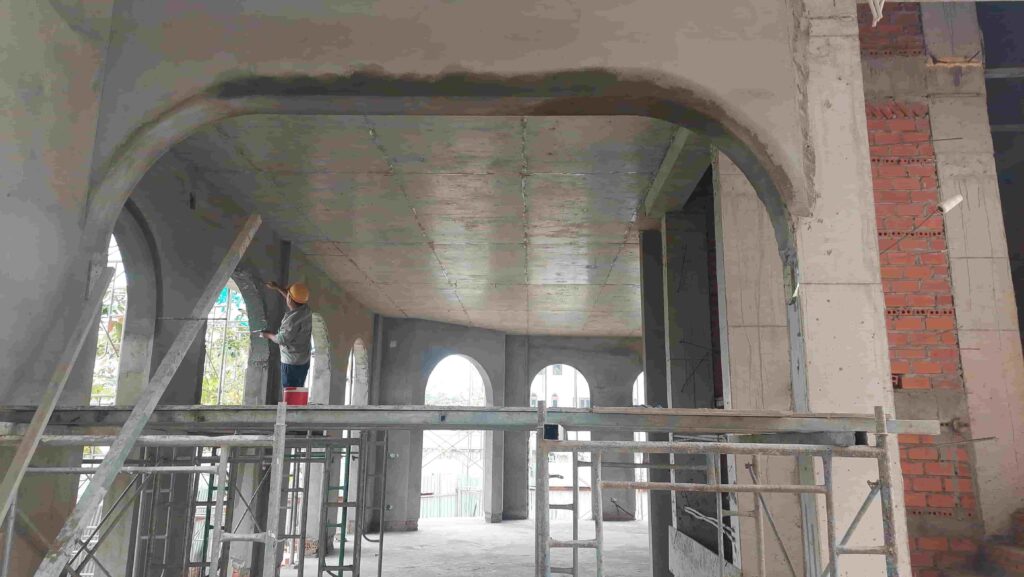

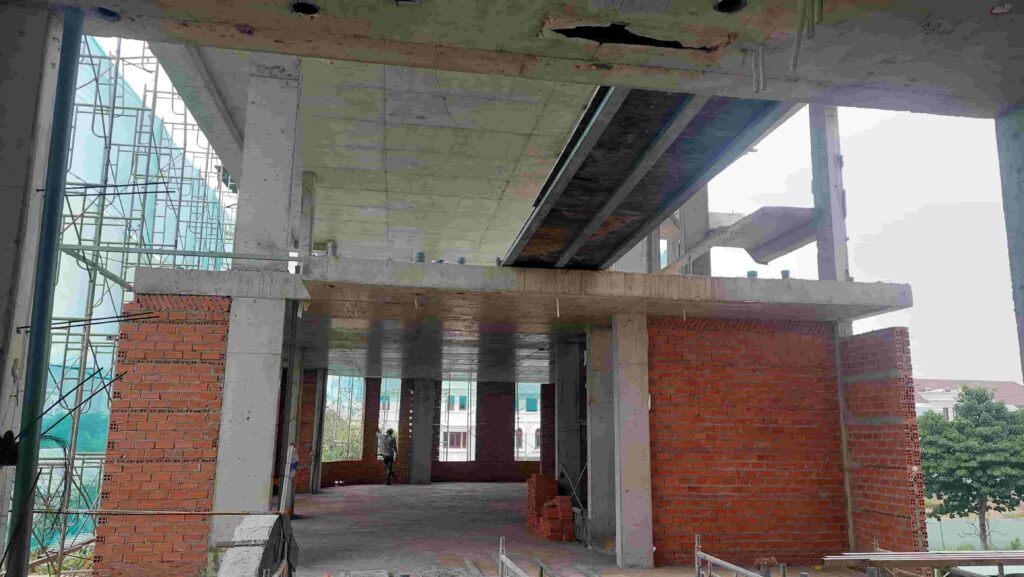

Phương pháp đơn giản để xác định kích thước dầm cho nhà 2 tầng như sau: Nếu bạn đang tìm kiếm một ngôi nhà 2 tầng có sàn bê tông, hãy đứng ở tầng trệt và quan sát xung quanh trần nhà. Các thành phần bạn có thể nhìn thấy bao gồm:
- Trần nhà: đó là bản dầm làm từ bê tông cốt thép.
- Các khối lập phương dưới trần nhà hỗ trợ sàn tầng trên: đều là dầm bê tông cốt thép.
Dù bản và dầm có sự khác biệt về chức năng chịu lực, mục đích sử dụng, phương pháp tính toán, và quy trình thi công, chúng đều được làm từ bê tông cốt thép. Điều này cho thấy rằng cột chịu lực cho toàn bộ cấu trúc phía trên, trong khi dầm chỉ hỗ trợ tải trọng của tầng nó đang gánh vác. Rõ ràng, cột ở tầng một sẽ luôn lớn hơn so với tầng hai, trong khi kích thước của dầm thường giống nhau ở tất cả các tầng.

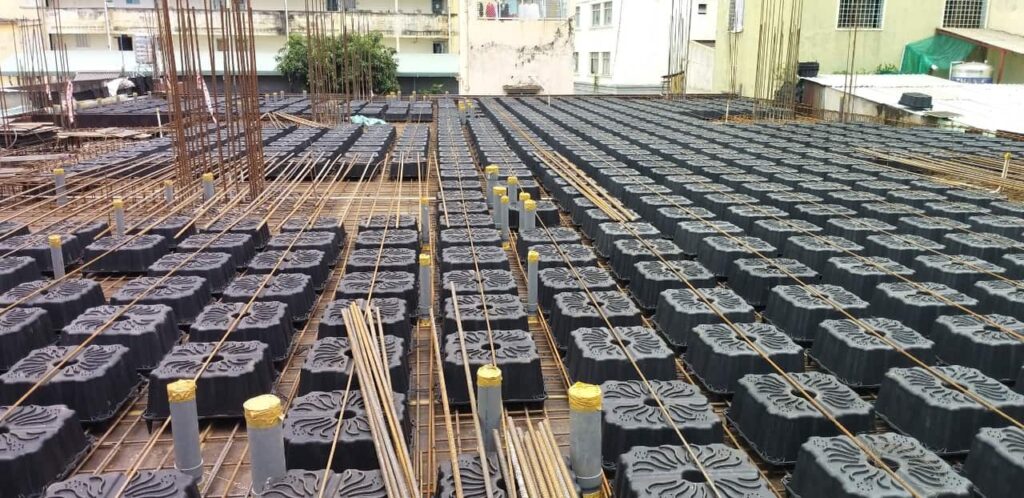

Trong bối cảnh ngành xây dựng hiện đại, việc lựa chọn các giải pháp sàn thông minh và hiệu quả là vô cùng quan trọng, nhất là đối với các công trình như nhà 2 tầng, nơi mà việc tối ưu hóa không gian và chi phí luôn được ưu tiên hàng đầu. Sản phẩm sàn rỗng NEVO của Công ty Cổ Phần Xây Dựng NEVO Việt Nam là một giải pháp đột phá, không chỉ đảm bảo tính thẩm mỹ cao mà còn mang lại hiệu quả kinh tế và kỹ thuật cho ngôi nhà của bạn. Sàn NEVO được thiết kế với kích thước đa dạng, phù hợp với mọi yêu cầu về tải trọng và không gian sử dụng, từ 40 x 40cm với chiều cao 9cm đến 50 x 50cm với chiều cao đa dạng từ 12 đến 27cm. Điểm đặc biệt của sàn NEVO là khả năng cách âm cách nhiệt tuyệt vời, cùng với hệ số giãn nở nhiệt chỉ 0.15mm/m/°C, làm cho sàn này trở thành lựa chọn lý tưởng cho mọi công trình nhà ở.
Tổng kết
Trên đây là một số kiến thức bổ ích liên quan đến kích thước dầm nhà 2 tầng. Mong rằng những thông tin này sẽ hỗ trợ bạn trong quá trình tìm hiểu về dầm nhà. Nếu bạn có bất kỳ câu hỏi nào liên quan đến thiết kế kiến trúc, đừTìm hiểu kích thước dầm nhà 2 tầng chuẩn xác để đảm bảo an toàn và vững chắc cho ngôi nhà của bạn. Hãy khám phá tiêu chuẩn và cách tính toán hiệu quả.ng ngần ngại liên hệ với NEVO Việt Nam qua số hotline: 0938 48 48 06 để nhận được sự tư vấn kịp thời.
