Trong thế giới xây dựng hiện đại, cách bố trí thép dầm không chỉ là một thuật ngữ kỹ thuật mà còn là một nghệ thuật, quyết định đến độ bền, an toàn và hiệu quả chi phí của mọi công trình. NEVO Việt Nam sẽ cung cấp một cái nhìn toàn diện về các nguyên tắc, kỹ thuật, và kinh nghiệm thực tiễn trong việc bố trí thép dầm, từ đó giúp các nhà thầu, kỹ sư và chủ đầu tư hiểu rõ và áp dụng hiệu quả nhất.
Nội Dung Chính
Nguyên tắc cơ bản khi bố trí thép dầm
Trong xây dựng, việc bố trí thép dầm đúng cách rất quan trọng để đảm bảo an toàn và tối ưu hóa chi phí. Có hai loại thép dầm chính cần được xem xét: thép dầm dọc và thép dầm ngang.
Cách bố trí thép dầm dọc và ngang
Cách bố trí thép dầm dọc tuân thủ nguyên tắc vùng momen: cốt thép dọc chịu kéo đặt ở phía trên trong vùng momen âm và ở phía dưới trong vùng momen dương. Điều này giúp đảm bảo cấu trúc có đủ khả năng chịu lực và duy trì sự ổn định.
Đối với thép dầm ngang, nguyên tắc chính là đảm bảo khoảng cách giữa các đường kính cốt thép không vượt quá ba đường kính cốt thép chịu lực trên mỗi dầm và khoảng cách tối thiểu giữa các đường kính là 2mm. Điều này giúp tối ưu hóa khả năng chịu lực và duy trì độ bền của cấu trúc.
Kích thước và khoảng cách giữa cốt thép
Kích thước và khoảng cách giữa các cốt thép đóng vai trò quan trọng trong việc đảm bảo độ cứng và khả năng chịu lực của dầm. Đường kính cốt thép thường nằm trong khoảng từ 12mm đến 25mm, tuy nhiên có thể được điều chỉnh lên tới 32mm tuỳ thuộc vào yêu cầu cụ thể của dầm. Đối với lớp bảo vệ cốt thép, các quy định về chiều dày Co phụ thuộc vào kích thước của bản, tường và dầm, nhưng nói chung phải đảm bảo từ 10mm đến 20mm tùy thuộc vào các điều kiện cụ thể như chiều dày của bản và tường, chiều cao của dầm và sườn.
Cách bố trí và neo nối cốt thép cũng cần được thực hiện cẩn thận, đặc biệt là trong các khu vực có momen uốn lớn, để đảm bảo an toàn và hiệu quả của cấu trúc. Điều này bao gồm việc xác định chính xác vị trí neo và chiều dài của các đoạn nối, cũng như đảm bảo khoảng cách giữa các cốt thép và lớp bảo vệ cốt thép đai.
Thông qua việc áp dụng những nguyên tắc và kinh nghiệm này, việc bố trí thép dầm không chỉ giúp đảm bảo tính an toàn và bền vững của công trình mà còn giúp tối ưu hóa chi phí và hiệu quả thi công.
Cách bố trí thép tăng cường và thép đai
Khi xây dựng dầm, việc tăng cường thép không chỉ tăng khả năng chịu lực mà còn đảm bảo sự bền vững và an toàn cho cấu trúc. Tiếp theo, NEVO Việt Nam sẽ hướng dẫn chi tiết cách bố trí thép tăng cường và thép đai trong dầm.
Thép tăng cường
Khi dầm có chiều cao lớn hơn 700mm, việc đặt thêm cốt giá cấu tạo hai bên cùng với cốt đai tăng cường bổ sung là cần thiết để chống lại sự phình, co ngót. Cốt giá cấu tạo này thường có đường kính lớn hơn hoặc bằng 12mm. Điều này giúp tăng cường khả năng chịu lực cho dầm, đồng thời bảo vệ cấu trúc trước những tác động không mong muốn như biến dạng do tải trọng.
Thép đai
Trong việc bố trí thép đai, quy tắc chung là đặt cốt đai dày hơn ở 1/4 nhịp từ gối và thưa hơn ở giữa nhịp. Điều này không chỉ giúp cải thiện khả năng chịu lực cắt của dầm mà còn giảm thiểu khả năng nứt vỡ của bê tông khi chịu tải trọng lớn. Lớp bảo vệ cốt đai được quy định phải có độ dày tối thiểu từ 15mm, tùy thuộc vào chiều cao và bề dày của bản, tường liên quan.
Trong quá trình thi công, các kỹ sư cần chú trọng đến việc chọn lựa đường kính thép phù hợp và đảm bảo độ dày lớp bảo vệ cốt thép theo tiêu chuẩn, cũng như khoảng hở giữa các cốt thép để đảm bảo việc đổ bê tông được thuận lợi và hiệu quả. Các yêu cầu về đường kính và khoảng hở cốt thép đều nhằm mục đích tối ưu hóa sức chịu lực và độ bền của dầm trong suốt quá trình sử dụng.
Những thông tin trên phản ánh sự tỉ mỉ và kỹ lưỡng cần thiết trong quá trình thiết kế và thi công cấu kiện dầm trong xây dựng, đảm bảo sự an toàn và bền vững cho công trình.
XEM THÊM: Dầm nhà là gì? Cấu tạo và phân loại dầm nhà trong xây dựng hiện đại
Thực hành cách bố trí thép dầm
Trong quá trình xây dựng, việc bố trí thép dầm đúng cách là yếu tố quan trọng để đảm bảo độ an toàn và vững chắc của công trình. Dưới đây là những kinh nghiệm và lưu ý từ các công trình thực tế.
Kinh nghiệm từ các công trình thực tế
Các dự án thực tế đã cho thấy tầm quan trọng của việc bố trí thép dầm một cách cẩn thận. Đặc biệt, khi chiều cao dầm vượt qua 700mm, việc bổ sung cốt giá cấu tạo hai bên với đường kính tối thiểu 12mm cùng với cốt đai tăng cường chống phình, co ngót là cần thiết. Ngoài ra, việc bố trí thép đai cũng cần được lưu ý, đặc biệt là đặt cốt đai dày hơn ở 1/4 nhịp từ gối và thưa hơn ở giữa nhịp, với lớp bảo vệ cốt đai tối thiểu là 15mm.
Lưu ý khi bố trí thép dầm
Khi bố trí thép dầm, một số lưu ý quan trọng cần được ghi nhớ. Đầu tiên, việc chọn đường kính cốt thép dầm dọc là cần thiết, với đường kính thường được chọn từ 12 đến 25mm, và trong trường hợp của dầm chính có thể lên tới 32mm. Cũng cần đảm bảo lớp bảo vệ cho cốt thép dầm đủ dày theo quy định. Ngoài ra, khoảng hở giữa hai mép cốt thép không được nhỏ hơn đường kính cốt thép lớn hơn và phải đủ lớn để đáp ứng yêu cầu thi công .
Một số lưu ý khác bao gồm việc vẽ bản vẽ cốt thép một cách cẩn thận, thể hiện rõ hình dạng, kích thước và vị trí cốt thép trong các mặt cắt. Đồng thời, việc thể hiện chiều dày lớp bê tông bảo vệ là rất quan trọng. Khoảng hở của cốt thép khi bố trí cũng cần chú ý để bảo đảm đủ yêu cầu, mặc dù trên bản vẽ có thể không cần ghi rõ.
Qua việc áp dụng các kinh nghiệm và lưu ý trên từ các dự án thực tế, việc bố trí thép dầm có thể được thực hiện một cách hiệu quả, đảm bảo an toàn và ổn định cho công trình.
Ứng dụng sàn NEVO trong bố trí thép dầm

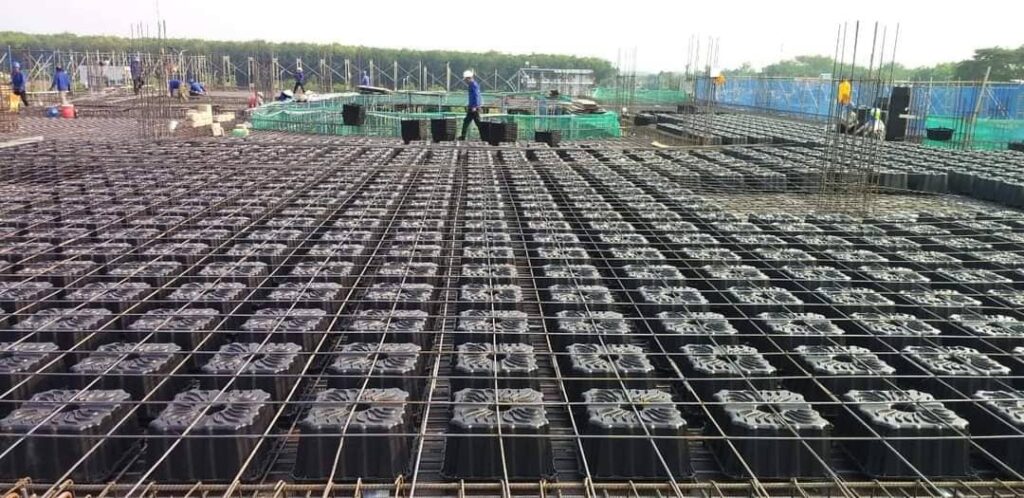

Trong quá trình bố trí thép dầm, việc ứng dụng các giải pháp sàn hiện đại của NEVO, như hệ thống Hộp Đơn và Hộp Đôi, mang lại nhiều lợi ích vượt trội. Các sản phẩm Hộp Đơn với kích thước đa dạng từ H9 đến H27 và Hộp Đôi từ H12+12 đến H12+27, cung cấp sự linh hoạt trong thiết kế và thi công, giúp tối ưu hóa không gian sử dụng và giảm thiểu chi phí.
Đặc biệt, với chất liệu Polypropylen có hệ số giãn nở nhiệt chỉ 0.15mm/m/°C, sản phẩm của NEVO đảm bảo độ bền và sự ổn định cho công trình dưới các điều kiện thời tiết khác nhau. Hơn nữa, việc sử dụng ống côn trung tâm giúp khống chế bê tông lớp dưới đồng nhất, tăng độ cứng của hộp và sàn hoàn thiện, qua đó nâng cao chất lượng công trình.
Công ty Cổ Phần Xây Dựng NEVO Việt Nam, với kinh nghiệm và sự chuyên môn cao trong việc ứng dụng công nghệ tiên tiến từ Châu Âu vào thị trường xây dựng Việt Nam, cam kết mang lại những giải pháp tối ưu cho mọi dự án. Từ việc tư vấn thiết kế đến thi công, NEVO Việt Nam luôn đặt lợi ích của khách hàng lên hàng đầu, đảm bảo tính an toàn, hiệu quả và bền vững cho công trình.
Tổng kết
Qua bài viết trên, NEVO Việt Nam hy vọng rằng bạn đã có cái nhìn toàn diện và sâu sắc hơn về cách bố trí thép dầm trong các công trình xây dựng. Áp dụng những nguyên tắc và kinh nghiệm đã được chia sẻ sẽ giúp công trình của bạn không chỉ an toàn, bền vững mà còn tiết kiệm chi phí hiệu quả. Đừng quên liên hệ với chúng tôi để được tư vấn và hỗ trợ thêm về giải pháp bố trí thép dầm cho dự án của bạn.
