Công tác cốt thép là một phần quan trọng của quy trình xây dựng các công trình bê tông cốt thép, đóng vai trò quyết định đối với sự chắc chắn, độ bền và an toàn của các công trình xây dựng. Cốt thép chịu trách nhiệm gia cường cho bê tông, tạo ra một hệ kết hợp mạnh mẽ giữa hai vật liệu này.
Tầm quan trọng của công tác cốt thép trong xây dựng không thể phủ nhận. Cốt thép đóng vai trò chủ chốt trong việc cung cấp sức chịu tải và độ bền cho cấu trúc xây dựng. Nó là “xương sống” của công trình, đảm bảo sự ổn định và an toàn cho tòa nhà.
Qua bài viết này, chúng ta sẽ khám phá quy trình công tác cốt thép, từ lựa chọn và lắp đặt cốt thép đến kiểm tra và bảo trì. Chúng ta sẽ tìm hiểu về các tiêu chuẩn kỹ thuật, công nghệ hiện đại và các phương pháp tiên tiến để đảm bảo sự hiệu quả và chất lượng của công tác cốt thép.
Hãy cùng nhau khám phá quy trình công tác cốt thép để hiểu rõ hơn về vai trò quan trọng của nó trong xây dựng và khám phá những bí quyết thành công trong việc thực hiện công tác cốt thép.
Nội Dung Chính
Quy trình công tác cốt thép trong xây dựng sàn rỗng NEVO
1 Yêu cầu chung
1.1. Cốt thép sử dụng trong kết cấu sàn rỗng NEVO phải đáp ứng yêu cầu của thiết kế và tuân thủ tiêu chuẩn TCVN 1651:2008.
1.2. Trường hợp sử dụng thép nhập khẩu, cần phải có các chứng chỉ kỹ thuật đi kèm và thực hiện lấy mẫu thí nghiệm kiểm tra theo TCVN 197:2002 và TCVN 198:2008.
1.3. Các yêu cầu cần đáp ứng khi sử dụng cốt thép cho kết cấu sàn rỗng NEVO là như sau:
- a) Bề mặt của cốt thép phải được làm sạch, không có dính bùn đất, dầu mỡ, không có vẩy sắt và các lớp rỉ.
- b) Các thanh thép không được giảm tiết diện quá 2% đường kính do quá trình làm sạch hoặc các nguyên nhân khác.
- c) Cốt thép cần được kéo, uốn và nắn thẳng để đảm bảo chất lượng kết cấu.
2 Cắt uốn cốt thép, hàn và nối cốt thép
2.1. Cắt và uốn cốt thép chủ yếu được thực hiện bằng các phương pháp cơ học như cắt bằng máy cắt thép và uốn bằng máy uốn thép. Các phương pháp khác chỉ được sử dụng khi không thể thực hiện bằng phương pháp cơ học.
2.2. Quá trình cắt và uốn cốt thép phải tuân thủ các yêu cầu sau:
- Cốt thép phải được cắt và uốn sao cho phù hợp với hình dáng và kích thước theo thiết kế.
- Sau khi cắt và uốn, sản phẩm cốt thép sẽ được kiểm tra theo từng lô. Mỗi lô gồm 100 thanh thép của cùng loại đã cắt và uốn, và trong mỗi lô, sẽ được lấy ngẫu nhiên 5 thanh để tiến hành kiểm tra.
- Trị số sai lệch của các thông số cắt uốn không được vượt quá các giá trị quy định trong bảng 4.
Bảng 4 – Kiểm tra kích thước khi lắp đặt cốt thép:
| STT | Đối tượng kiểm tra | Sai số cho phép |
| 1 | Các khung thép hàn lưới thép hàn và các thanh riêng lẻ: | |
| ||
| – Chiều dài | 10 mm | |
| – Chiều rộng hoặc chiều cao | 5 mm | |
| – Chiều rộng hoặc chiều cao ≤ 1 m | 3 mm | |
| ||
| – Chiều dài | 10 mm ± 5 mm | |
| – Chiều rộng hoặc chiều cao | ± 50 mm | |
| – Chiều rộng hoặc chiều cao ≤ 1 m | ± 20 mm | |
| ||
| – Chiều dài | 10 mm | |
| – Chiều rộng hoặc chiều cao | ± 5 mm | |
| – Chiều rộng hoặc chiều cao ≤ 1 m | ± 50 mm | |
| 2 | Khoảng cách giữa các thanh ngang khung thép hàn và kích thước ô lưới hàn | ± 10 mm |
| 3 | Khoảng cách giữa các thanh chịu lực của khung phẳng hoặc khung không gian | |
| ± 0,5d | |
| ± 1,0d | |
| 4 | Mặt phẳng của lưới thép hàn hoặc khung thép hàn phẳng | |
| 10 mm | |
| 15 mm | |
| 20 mm | |
| 25 mm | |
| 5 | Vị trí điểm uốn | 2d |
| 6 | Tim của khung thép | 15 mm |
| 7 | Độ võng của khung thép | 5 % |
2.3. Việc liên kết hàn trong công tác cốt thép có thể thực hiện bằng nhiều phương pháp khác nhau, tuy nhiên, phải đảm bảo chất lượng mối hàn theo yêu cầu thiết kế. Khi lựa chọn phương pháp và công nghệ hàn, cần tuân thủ tiêu chuẩn TCVN 71:1977. Đối với việc liên kết các loại thép có tính hàn thấp hoặc không hàn được, cần thực hiện theo hướng dẫn của nhà sản xuất hoặc cơ sở chế tạo.
2.4. Trong trường hợp hàn đối đầu các thanh cốt thép cán nóng, phải tuân thủ tiêu chuẩn TCXD 72:1977 khi sử dụng máy hàn tự động hoặc bán tự động.
2.5. Nếu sử dụng lưới thép hàn cho sàn NEVO, cần tuân thủ các quy định của nhà sản xuất hoặc tiêu chuẩn TCVN 9391:2012.
2.6. Các mối hàn phải đáp ứng các yêu cầu sau:
- a) Bề mặt hàn phải nhẵn, không cháy, không đứt quãng, không có hiện tượng thu hẹp cục bộ và không có bọt khí.
- b) Đảm bảo chiều dài và chiều cao của đường hàn theo yêu cầu thiết kế.
2.7. Việc nối buộc cốt thép phải tuân thủ các yêu cầu sau:
- a) Không được nối ở các vị trí chịu lực lớn và chỗ uốn cong. Trong một mặt cắt ngang của tiết diện kết cấu, không được nối quá 25% tổng diện tích tiết diện của các thanh đối với thép tròn trơn và không quá 50% đối với cốt thép có gờ. Trong những trường hợp khác, cần tăng chiều dài nối buộc dựa trên số liệu tính toán.
- b) Khi nối buộc, cốt thép ở vùng chịu kéo phải được uốn móc đối với thép tròn trơn, còn cốt thép có gờ không cần uốn móc.
- c) Dây buộc được sử dụng phải là loại dây thép mềm có đường kính 1mm.
- d) Trong các mối nối, cần buộc ít nhất 3 vị trí (ở giữa và hai đầu).
2.8. Chiều dài nối buộc của cốt thép chịu lực trong các khung và lưới thép cốt của sàn cần được bố trí theo quy định của thiết kế. Trong trường hợp không có quy định từ thiết kế, bố trí chiều dài nối buộc theo các giá trị được quy định trong bảng 4, nhưng không được nhỏ hơn 250mm đối với thép chịu kéo và không nhỏ hơn 200mm đối với thép chịu nén.
Bảng 5 – Chiều dài nối buộc cốt thép:
| STT | Loại cốt thép | Vùng chịu kéo | Vùng chịu nén |
| 1 | Thép trơn cán nóng | 40d | 30d |
| 2 | Thép gờ cán nóng | 35d | 25d |
| 3 | Thép kéo nguội | 45d | 35d |
| 4 | Tất cả các loại | Không nhỏ hơn 250 mm | Không nhỏ hơn 250 mm |
Lắp dựng cốt thép, các yêu cầu cho công tác cốt thép cho sàn NEVO

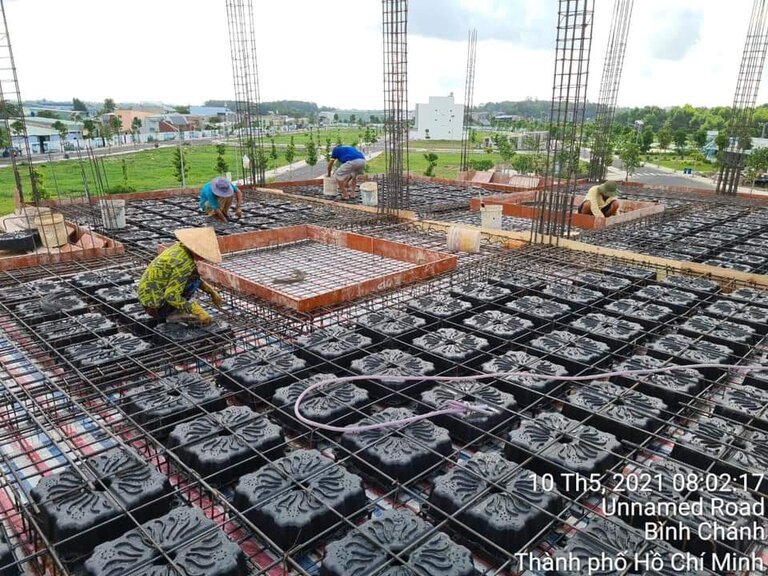

3.1. Quá trình lắp dựng cốt thép cho sàn rỗng NEVO được thực hiện theo hai giai đoạn:

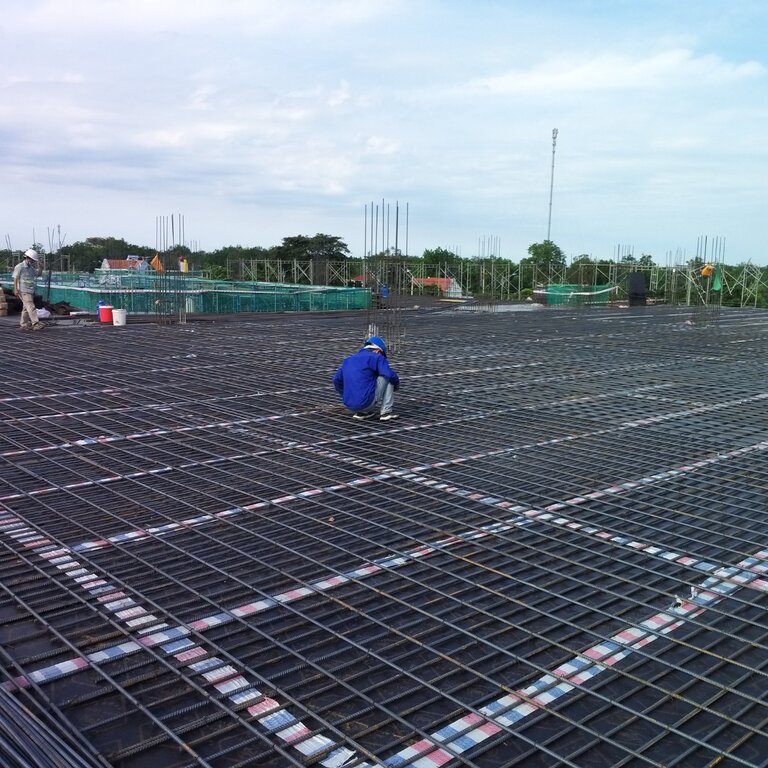

- a) Giai đoạn 1: Lắp dựng thép lớp dưới của sàn sau khi hoàn thành cốp pha sàn.

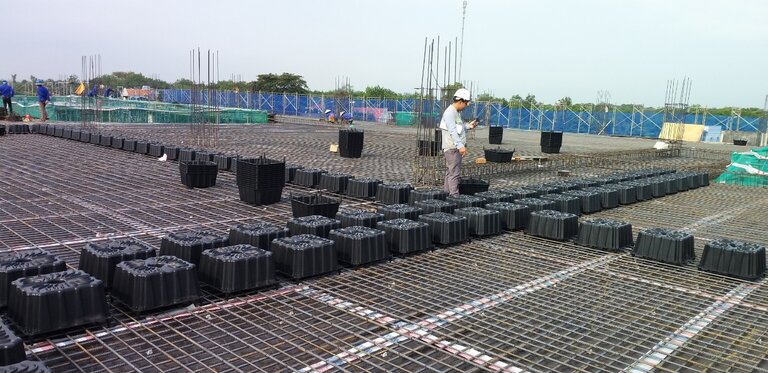

- b) Giai đoạn 2: Lắp dựng thép lớp trên của sàn sau khi đã nghiệm thu sơ bộ từng phần công tác lắp dựng thép lớp dưới và các hộp NEVO.
3.2. Trường hợp thép lớp dưới hoặc lớp trên được thiết kế là lưới thép buộc, việc lắp dựng được thực hiện theo cách thông thường theo bản vẽ thiết kế.
3.3. Trường hợp thép lớp dưới hoặc lớp trên là lưới thép hàn, việc vận chuyển và lắp đặt phải tuân thủ yêu cầu của tiêu chuẩn TCVN 9391:2012.
3.4. Hướng và trình tự lắp dựng thép lớp trên được lựa chọn sao cho các thao tác của con người và di chuyển vật tư chủ yếu diễn ra trên phần sàn đã lắp dựng lưới thép, nhằm tránh tác động bất lợi lên các hộp NEVO.
3.5. Nếu không có hướng dẫn khác từ thiết kế, tại các điểm giao nhau của dầm chìm, thép lớp dưới và lớp trên cũng như thép gia cường phải được liên kết với nhau bằng các đai đơn, với khoảng cách lớn nhất là 30cm.
3.6. Cần bố trí các con kê bằng thép cho lớp thép trên (và cả lớp dưới nếu cần thiết) tại các vị trí giao nhau của các dầm chìm.
Lợi ích và ứng dụng của công tác cốt thép trong thi công sàn rỗng NEVO
Công tác cốt thép đóng vai trò quan trọng trong việc thi công sàn rỗng NEVO, mang đến nhiều lợi ích và ứng dụng đáng kể. Hãy cùng tìm hiểu những lợi ích và ứng dụng của công tác cốt thép trong thi công sàn rỗng NEVO:
Lợi ích của công tác cốt thép trong thi công sàn rỗng NEVO:
Tăng cường sức chịu tải: Cốt thép được sử dụng trong sàn rỗng NEVO giúp tăng cường khả năng chịu tải của cấu trúc, đảm bảo sự ổn định và an toàn cho công trình.
Tối ưu hóa không gian: Thi công sàn rỗng NEVO với công tác cốt thép giúp tối ưu hóa không gian bên trong công trình, tạo điều kiện thuận lợi cho việc di chuyển, lưu trữ và sử dụng không gian.
Tiết kiệm vật liệu: Sử dụng công tác cốt thép trong sàn rỗng NEVO giúp giảm lượng vật liệu sử dụng so với các phương pháp truyền thống, mang lại sự tiết kiệm chi phí và tài nguyên.
Tăng tính linh hoạt: Thi công sàn rỗng NEVO với công tác cốt thép mang lại tính linh hoạt cao trong việc điều chỉnh, thay đổi và mở rộng cấu trúc theo nhu cầu sử dụng.
Ứng dụng của công tác cốt thép trong thi công sàn rỗng NEVO:
Xây dựng các công trình công nghiệp: Công tác cốt thép trong sàn rỗng NEVO được sử dụng rộng rãi trong xây dựng nhà xưởng, nhà máy và các công trình công nghiệp khác, đáp ứng yêu cầu về sức chịu tải và tính linh hoạt của cấu trúc.
Thi công sàn chung cư và tòa nhà cao tầng: Công tác cốt thép trong sàn rỗng NEVO là lựa chọn hàng đầu cho việc thi công sàn các tòa nhà cao tầng, mang lại sự mạnh mẽ, an toàn và tiết kiệm không gian.
Xây dựng các khu thương mại và dịch vụ: Sàn rỗng NEVO với công tác cốt thép được sử dụng phổ biến trong xây dựng các trung tâm thương mại, cửa hàng, khách sạn và các khu vui chơi giải trí, tạo ra không gian mở và thu hút khách hàng.
Công tác cốt thép trong thi công sàn rỗng NEVO mang lại nhiều lợi ích và ứng dụng đa dạng trong xây dựng. Việc áp dụng công nghệ và tiêu chuẩn chất lượng cao đảm bảo sự ổn định, an toàn và hiệu quả của công trình. Hãy tìm hiểu thêm về công tác cốt thép và lợi ích của nó để đảm bảo thành công của dự án xây dựng của bạn.
Kết luận:
Công tác cốt thép trong thi công sàn rỗng NEVO là một yếu tố quan trọng và không thể thiếu trong quá trình xây dựng. Qua bài viết này, chúng ta đã được tìm hiểu về lợi ích và ứng dụng của công tác cốt thép trong sàn rỗng NEVO.
Việc sử dụng công tác cốt thép đảm bảo sự tăng cường sức chịu tải, độ bền và tính an toàn cho cấu trúc. Nó cũng giúp giảm thiểu sự dao động và thiệt hại do tác động môi trường. Đồng thời, công tác cốt thép đáp ứng các tiêu chuẩn kỹ thuật và xu hướng mới trong thiết kế và thi công.
Bên cạnh đó, công nghệ hiện đại được áp dụng trong lắp đặt và kiểm tra cốt thép, đồng thời xu hướng mới trong thiết kế và ứng dụng cốt thép đem lại những tiện ích và tiến bộ đáng kể trong ngành xây dựng.
Với những lợi ích và ứng dụng của công tác cốt thép trong thi công sàn rỗng NEVO, chúng ta có thể tin tưởng và sử dụng công nghệ này để xây dựng những công trình chất lượng, an toàn và hiệu quả.
Hy vọng thông qua bài viết này, quý khách hàng và độc giả đã có cái nhìn tổng quan về công tác cốt thép trong thi công sàn rỗng NEVO. Hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ chi tiết về công nghệ và giải pháp tối ưu cho dự án xây dựng của bạn.
Cảm ơn quý khách hàng và độc giả đã dành thời gian để đọc bài viết này. Chúng tôi mong rằng thông tin trong bài viết sẽ hữu ích và mang lại giá trị cho quý vị.
